2hd8080a/b是一款性價比超高的110以下步進電機驅動器（2相，8a，80vdc/48vac）：
2hd8080a/b伺服式數字步進驅動器(8a，80vdc)
各項性能指標及價格大大優于m860步進電機驅動器
目錄
一、性能簡介…………………………………………………………………第1 頁
二、型號說明…………………………………………………………………第2 頁
三、特殊功能列表……………………………………………………………第2 頁
四、控制信號以功率信號接口說明…………………………………………第2 頁
五、撥碼開關設置……………………………………………………………第4 頁
六、狀態指示燈..……………………………………………………………第5 頁
七、外形尺寸..………………………………………………………………第5 頁
八、驅動器使用注意事項……………………………………………………第6 頁
一、 性能簡介
高性能伺服式數字步進電機驅動器 2hd8080a/b系列 采用32bit數字處理器，引入控制理論中實時電流跟蹤控制，實現電流閉環。8路獨立的同相pwm無差拍輸出，獨立控制全橋的上下臂，電流控制更精確。同時加入200k的基頻，****消除次諧波，并加入電子阻尼技術以及實時矢量合成后的pwm輸出。使得電機的低頻、倍頻共振、高頻自激振動、電磁噪音較傳統開環驅動器有很大的改善。
2hd8080a/b系列驅動器有以下幾個顯著特點
1：實時矢量合成的8路獨立的同相pwm無差拍輸出，使得電機運行更平穩，噪聲更小。
2：電流閉環控制，可實現缺相保護，避免電機在缺相情況下繼續振動運行。
3：可擴展的位置閉環控制，預留編碼器接口，可實現誤差補償、堵轉保護。
4：獨特的斷電相位記憶功能，避免開機時電機尋找相位抖動。
5：輸入電壓可達80vdc/48vac，****峰值電流可達8a。
6：全方位的保護功能，使電機運行更安全可靠。
7：超高性能，超低價格，性價比****。

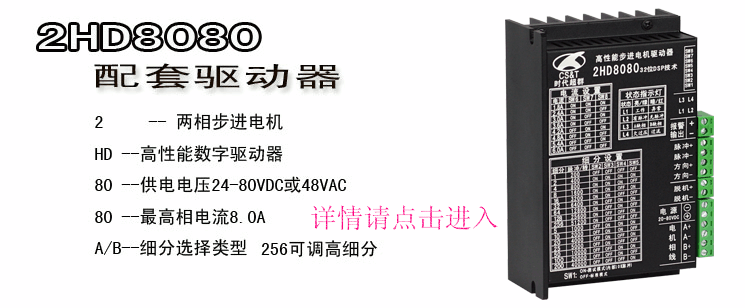

二、 型號說明
2 -- 兩相步進電機
hd -- 高性能數字驅動器
80 -- 供電電壓24-80vdc/48vac
80 -- ****相電流8.0a
a/b --細分選擇類型
三、 特殊功能列表
|
功能 |
描述 |
|
相位記憶 |
在脈沖停止時記憶電機相位，驅動器重新上電時電機尋找該相位，避免上電時電機抖動 |
|
報警輸出 |
電機運行錯誤時除了指示燈信號并伴有io信號報警輸出 |
|
缺相保護 |
當電機缺相時，驅動器停止電機運行，防止電機缺相時抖動運行 |
|
內部脈沖 |
通過撥碼開關可選擇內部10k（可設置）脈沖輸入 |
四 控制信號以功率信號接口說明
功率信號接口
|
