軌道交通用大功率直線感應電動機的設計及特性計算
杜玉梅，金能強
(中國科學院電工研究所，北京100190)

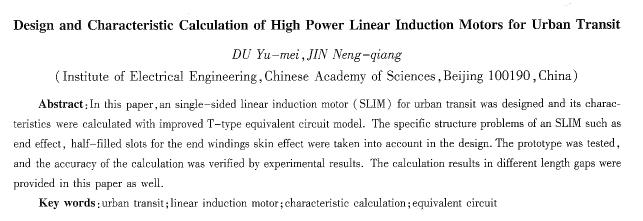

摘要：針對軌道交通用大功率直線感應電動機，采用改進的T型等效電路模型進行了電機設計及特性計算，設計中考慮了電機的端部效應、端部半填充槽、次級反血板集膚效應等特殊結構問題。并據此設計制作了樣機，樣機實驗結果與設計結果吻合。同時也給出了不同氣隙下電機特陛的計算結果。
關鍵詞：軌道交通；直線感應電動機；特性計算；等效電路
中國分類號：TM359．4 文獻標識碼：A 文章編號：1004—7018(2009)12—01122—04
O引 言
直線電動機輪軌交通系統，如圖l所示，是一種采用輪軌支撐及導向、直線電動機驅動的軌道交通系統。與傳統旋轉電動機驅動的軌道交通系統相比，直線電動機輪軌系統****特點是其非黏著的直接驅動方式，由直線感應電動機(LIM)產生驅動力推動車輛運動，而不再依賴輪軌之間的摩擦力傳遞動力.
由于采用了直接驅動，列車的牽引力不受輪軌之間黏著條件的限制，與傳統輪軌鐵路相比，可以充分發揮電機的牽引功率，獲得優良的加減速性能和爬坡能力，轉彎半徑也可減小，提高了線路設計的靈活性。由于不需要旋轉與直線運動變換的齒輪傳動機構，結構簡化．運行可靠性提高，維護工作量減少。由于車輪小傳遞動力，可降低列車的運行噪聲，且采用電力驅動，無污染，有利于環境保護。直線電動機的結構成扁平形，有利于車輛的小型化，可減小隧道斷面尺寸．降低工程造價。這些優點使得直線電動機軌道交通有望成為未來軌道交通發展的新模式。
大功率直線牽引電動機是直線軌道交通系統的核心部件之一，它是一個非線性、強耦合的時變系統，勵磁電感和次級電阻等重要參數隨電機速度、氣隙長度等而變化，并影響著電機的牽引特性。由于與旋轉電機在結構上的不同，直線感應電動機存在動、靜態縱向端部效應、橫向端部效應、邊端極“半填充槽”、電磁氣隙大、次級反應板集膚效應等問題，其理論分析和特性計算更為困難和復雜，一般必須采用電磁場分析求解其氣隙磁場的解析解，然后才能計算其運行特性。軌道交通直線感應電動機采用T型等效電路進行電機的電磁設計及特性計算，它是一種簡便、直接的方法，其突出優點是可以較快完成設計并進行陛能仿真，為控制系統設計提供數據。
本文采用改進的T型等效電路模型，完成了直線軌道交通實驗線直線感應電機的設計，并仿真計算了其運行特性。據此設計制作了樣機，樣機實驗結果與設計結果符合。本文同時也給出了不同氣隙下電機特性的計算結果。
1軌道交通直線感應電機的結構
在現有的直線電動機輪軌交通系統中，采用單邊短初級直線感應電動機(SLIM)作為驅動電機，如日本的直線電動機地鐵系統和加拿大Bombarflier公司的直線電動機軌道交通系統skytrain等。單邊短初級直線感應電動機結構如圖2所示。電機的短定子(初級)包括鐵心及三相繞組安置在車上；次級(反應板)沿線路布置，由鋁板(或銅板)和鐵軛復合而成，初級和次級之間為電機的氣隙，為獲得優良運行性能，電機氣隙應采用機械結構允許的最小值，軌道交通中常用值為9～11mm。為減小橫向邊端效應，次級反應板寬度應大于初級鐵心的寬度：
2直線感應電動機T型等效電路
與普通旋轉感應電動機一樣，等效電路也是研究直線感應電動機的電磁理論、工作特性及設計計算的重要工具。圖3是普通旋轉感應電動機的T型等效電路，它是在各相對稱條件下求得的。當已知定子相電壓U1(或相電流I1)，及電機各參數r1、x1、xm、r2和x2時，可利用此電路，求出相電流I1(或相電壓U1)、轉子電流、轉矩、機械功率、效率、功率因
數等對應于不同滑差率s等運行特性。這樣就使旋轉電機的特性計算轉化為一個電路計算問題，而電機內部的電磁關系可用等效電路參數來聯系，使各量之間的關系清楚明r，計算簡便有效，與優化算法相結合，可以獲得較好的設計方案[4,5,7]。
|
