印制繞組電機電樞片的線切割技術
唐蘇亞（漣水縣經濟委員會）
1 引 言
印制繞組電機中的電樞由2～8層電樞片組成，中間墊以絕緣材料，并經高溫膠合壓制。傳統的電樞片的加工方法是采用化學腐蝕工藝，需經過制底圖一照象制版一拷貝一顯影一烘版一修版一涂保護膜一腐蝕一去感光膜等一系列程序。但其質量受其腐蝕液及其工藝參數影響比較大，且導條間累積誤差較大，腐蝕銅箔的厚度也有限，因而對功率較大的電機不太適用。
目前，國外普遍采用沖制導體的先進工藝，用這種方法加工出來的電樞片，質量穩定、重復性好，適于高效自動化生產。國內西安微電機研究所、上海微電機研究所等有關單位也曾先后研制出該種沖模，并已應用于生產。因此種模具制造成本昂貴，且需配置較精密的分度裝置，加工周期長，在電機批量不大與維修過程中，采用此種方法從經濟上往往不太合算。因此，國內不少?gòu)S家在維修或更換印制繞組電機電樞時，其電樞片通常采用線切割制造技求，適用于小批量生產和樣機試制[1]。
2印制電樞片結構分析及其夾具的結構設計[2]
2.1 電樞片結構分析

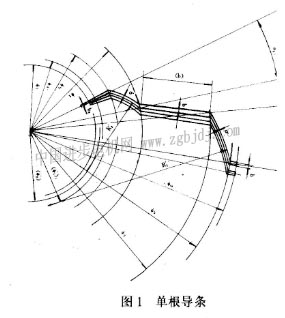

印制電機的電樞片的材料為t2-y薄銅箔，厚度通常為0.1～0.5mm，電樞：為φ40～283mm，導條數為49～196，繞組一般采用單波繞組，有效部分沿圓向排列，端部為漸開線形，為縮短徑i寸，導體需扭斜一定的角度，單根導條所示。導條有效部分一般做成不等的，特殊的也做成等截面的。
2.2夾具結構的設計
電樞直徑較小的電樞片，通常在線機床（****加工直徑允許時）直接切工；電樞直徑較大的電樞片通常要設計夾具加工，其夾具結構如圖2所示，它盤、定位板、插銷、底盤、附板等部組成。在轉盤的圓周面上設計有均勻等分度孔，其孔的數量等于印制繞組電機電的導條數。當切割完一根導條后，拔銷，轉動轉盤，將插銷插入轉盤上的另分度孔，從而完成整個電樞片的切割加工。
1．轉盤2．電樞片3．螺釘4．墊片5．定位板6．插銷7．底盤8．附板9．螺釘
在整個夾具的設計過程中，應注意轉盤與底盤的配合尺寸，一般取h7／g6的配合，以減少?gòu)较蛘`差尺寸，并力求使配合面光潔，其表面粗糙度不得低于ra=0.8μm;其次，轉盤上的分度孔應加工均勻一致，加工誤差應保證小于導條設計誤差的1／2。插銷與分度孔的配合，應采用較緊密的滑動配合，以減少加工過程中導條之間的槽分度誤差及整個電樞片之間的累積誤差。
3程序的編制及其切割加工步驟
3.1程序的編制
程序的編制有兩種方法，一種是手工編程，另一種是采用電子計算機自動編程。手工編程勞動強度較大，要求操作人員具有熟練的業務水平，而電子計算機自動編程可大大地減輕勞動強度，且速度快，精度高。印制繞組電機導條的幾何形狀比較復雜，采用手工編程往往計算比較繁雜，且容易出錯，所以通常采用電子計算機自動編程[3]，這樣可避免切割過程中出現的不必要反復。
3.2切割
切割加工之前，應按編制好的程序進行試切割加工，當單根導條的整個程序完成之后，取下試件，按圖紙上的有關尺寸檢查如工尺寸是否符合要求。采用電子計算機自動編程的，還可用打出的指令帶，在自動繪圖機上按確定的比例畫出待切割的導條形狀，以供校對。
3.3加工步驟
a．將需切割加工且已打好鉬絲孔的銅箔迭成一定的厚度(一般取10～15mm)，用中心樣棒對好中心后固定在夾具上，裝入線切割機床的玉作臺面上，固緊。
b．找正中心，輸入程序，逐條切割。在一根導條加工完成之后，應停機重新穿鉬絲，再行切割另外一根導條，以而使整個電樞片連成一整體。
c．切割后的電樞片，應及時組織清洗，以防時間過長，油膩沉積，造成清洗中分離疊片時產生變形現象。經過清洗后的電樞片必需用硬夾板保護，盤片用一油紙隔開，外加包裝紙?jiān)巍?/div>
4結語
與沖制導條工藝相比較，印刷繞組電機的電樞片采用線切割法除了有適合小批量生產和樣機試制以及維修等優點以外，同時還有模具投資少、出樣 |
