鏡頭驅動電動機的檢修
鄭國良 （上海市楊浦區(qū)業(yè)余大學）
進口佳能np125復印機，故障顯示e5修理中幾次發(fā)現(xiàn)鏡頭驅動電動機已損壞。從機內卸下后，單獨通以直流電仍不轉。本文介紹鏡頭驅動電動機的檢修方法。
1 拆卸時應作標記

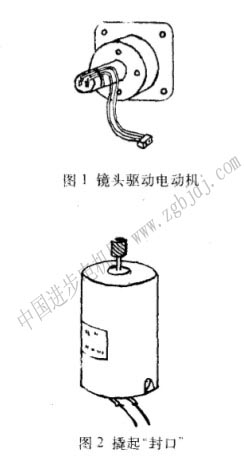

將鏡頭驅動電動機（見圖1）從機內卸下把齒輪傳動部分拆去。剩下的部分為鏡頭驅動電動機，用起子橇起“封口”（見圖2)，、小心地從里面卸下轉子（見圖3）。注意每拆去一部分都要做好標記，便于修復精裝配。
2整流子起殼
整流子燒成起殼，應用小什錦扁銼按弧輕輕地銼起殼起部分。再用窄帶狀的細皮嵌入整流子t磨光。萬用表放在ω×擋，用表棒逐個量整流子上三個焊片，相問的阻值均為46ω。用脫脂棉花蘸些酒精后將繞組、整流子．電刷揩干凈。按電動原樣裝好，接通l2v直流電，試正反轉（鏡頭驅動電機工作電壓為24v，修復時為9-12v）
3整流子燒壞
整流子燒壞，應先焊下三個繞組的頭，注意不要弄斷。操作過程中，應避免具擦破繞組的絕緣漆膜。接著拆下整流（見圖4）。建議采用國產玩具電機上的（見圖5）替換。選購時，注意內徑不大，要求與轉軸緊配合，一般要用力，能撳進。焊接前，將轉子與電刷部分裝手拿轉軸，要求整流子骨架邊緣不能與相擦，留有一定間隙。再卸下轉子，放在焊接支架上，將三個繞組按原樣焊到整流子上（未焊前每個繞組值為70ω。若引線太短，可將每一組繞組各取下一匝），全部焊好后，每個繞組端子間為46ω。用萬用表10k擋測量繞組與鐵心絕緣是否合乎要求，然后裝好試轉。
4電刷碳精脫落
電刷碳精脫落，應取碳精一小塊，用小銼刀銼成與原有體積形狀相近的電刷小塊，再用鑷子塞進簧片槽內夾緊（見圖6）。可用鑷子反方向試推，碳精以不滑動為準，并可點一些502膠水，但注意干后一定要用萬用表ω擋量一量，碳精電刷與銅片間不能絕緣。
這里必須強調，在裝拆轉子的時候，不要硬塞、硬拉，應用鑷子撥開電刷小心地卸下轉子。否則，電刷極易毀壞、脫落。另外，在碳精與整流子之間千萬不要加油，因為油是絕緣的。
最后，將修復好的電動機裝入機內，如果仍不轉，則應檢查位置傳感器電路中的驅動電動機的ω406功率管。如功率管損壞，則換上同類型管子即可。
