一種直流電動機驅動電路
趙守智 王麗芝（哈爾濱工業大學）
1引言
lm1875是美國半導體公司生產的20w音頻功率放大器。它是低失真高質量性能的單塊功率放大器。通過實踐與比較，認為lm1875是直流電機比較理想的驅動器。它的主要性能是，****輸出功率可達30w以上，具有短路保護和熱保護，電流可達3a，電源電壓范圍為20—60v，而且體積小、引腳少，只需少量外部元件，實際調整容易等。
2驅動電路的組成

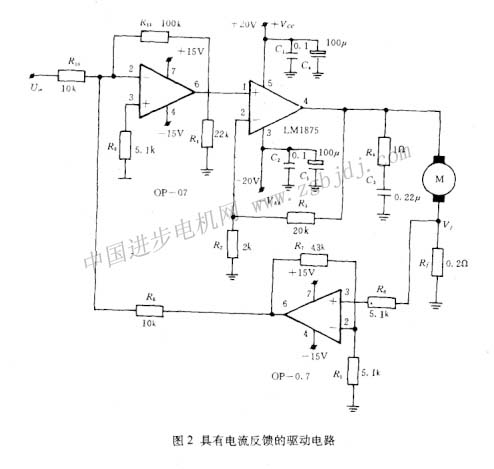

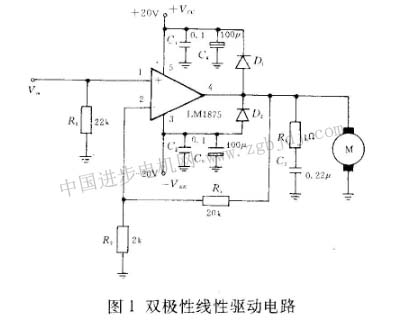

由于驅動電動電路的種類和接法很多，在此，只介紹雙極性線性驅動電路。lm1875雙極性線性驅動電路如圖l所示。圖中c1、c2、c4、c5為電源去耦電容。電阻rs和電容c，作為補償用，對于消除自激有明顯的作用。需要指出的是圖中起續流作用的二極管d1和d2可以不加，因為lm1875在其內部有保護二極管。圖1是雙極性線性驅動電路的典型接法。但在實際系統中，往往要求電機輸出力矩平穩，為此，在系統中常加入電流反饋，以提高系統抗干擾能力和減少非線性因素的影響。圖2就是具有電流反饋的驅動電路。圖中電阻rf為電流反饋取樣電阻，取得的電壓vf正比于電機回路中的電流。
3結語
雖然文中只對lm1875在直流電機軀動器中的應用進行了介紹，但實際上lm1875也可用在交流伺服電機驅動器中。由于它的輸出功率不大，因此，它可廣泛應用于各種小功率系統。筆者目、前已將lm1875用于某一小功率隨動系統之中。系統中所用的電機是直流力矩電機。型號是syl-5。它的峰值堵轉電流是1.8a。峰值堵轉電壓是20v。應當著重指出的是，雖然其它音頻功率放大器可用作直流電機驅動器，但其工作的安全可靠性及抗干擾能力遠不如lm1875。圖2為該系統的驅動電路。
