旋變及同步機軸角編碼器的典型電路
張俊科(長沙國防科技大學)
【摘 要】介紹旋變及同步機軸角編碼器的典型電路設計與調試。它在設備中應用，效果良好，適于粗精組合系統總精度達15～16bit的要求。
【敘 詞】旋轉變壓器 自整角機軸角編碼器．電路
1 電壓比較器電路
為了給出8個區間(旋變的3個符號位)及12個區間(同步機的4個符號位)，需要將由電機輸出的信號與零比較及互相比較。因此必須用電壓比較器。這里選用常見的lm339四電壓比較器(美國國家半導體公司-national semiconductor)。

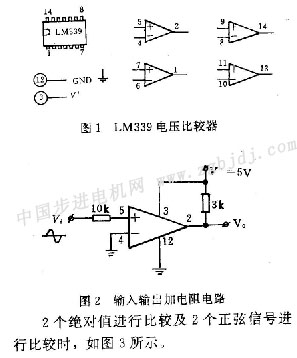

該器件為雙列14引腳，如圖1所示，內部含有4個獨立的比較器。
由于該電路集電極輸出是開路的，實際使用時輸出端必須加電阻(如3kω)，如圖2所示。另外在輸入端加了10kq電阻，這是因為輸入信號是正弦信號，有正有負。實踐證明10kω電阻加入后不影響電機信號的波形。

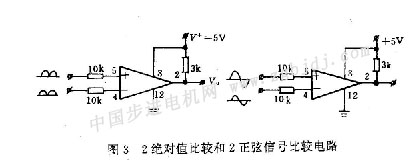

lm339電路的零點偏移較低，在本電路應用中不需要調零。該電路的功能是當正相輸入端電壓大于反相輸入電壓時，輸出為數字"1"(+5v)；當正相輸入端電壓小于反相輸入端電壓時，輸出為數字“0”(0.3v)，該電路輸出可以與ttl或cmos匹配。
2 同步及時鐘信號

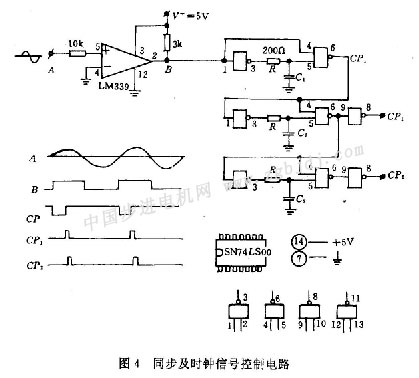

由于本編碼器區間符號位編碼及adc交換是在正弦信號的峰值附近進行的，因此需要同步及時鐘信號控制，其電路如圖4所示。
圖4中比較器后面是由ttl與非門電路構成的單穩電路，它們的波形及時間關系圖中已給出。若旋變及同步機為400hz激磁信號，c1可取0.47μf，c2及c3可取1 000～2 000pf，電阻r取為200ω。這樣使得同步及時鐘信號cp1(用于將比較器的狀態讀到后面的寄存器中)大約在交流信號峰值附近，cp2在cp1之后。若還需要cp2之后有一同步信號，則在圖4中cp2之后再接一級同樣的電路。
3模擬通道開關電路

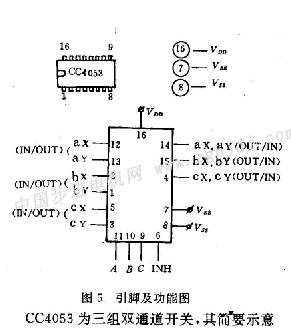

模擬通道開關可選用cmos模擬開關cc4053，其引腳及功能圖如圖5所示。

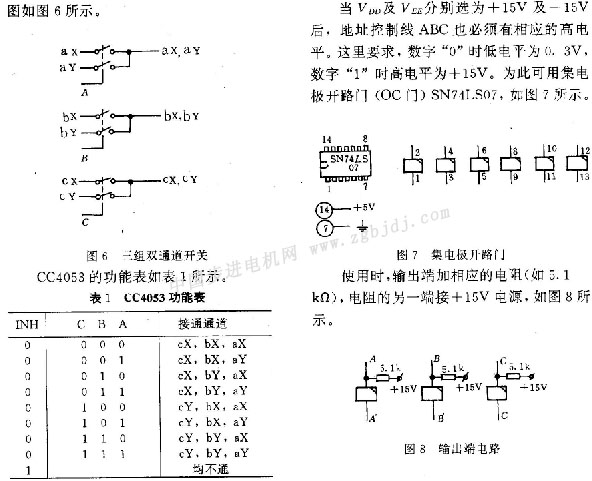

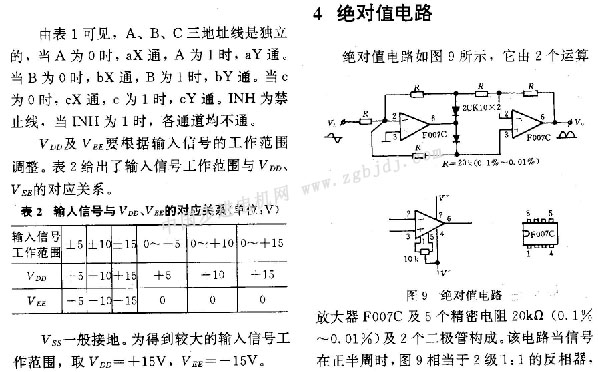

當信號在負半周時，圖9的第一個運放為反相器；放大倍數為-2／3，第二個放大器為同相放大器，放大倍數為3／2。整個****值電路可在第二級調零。
5比例型adc

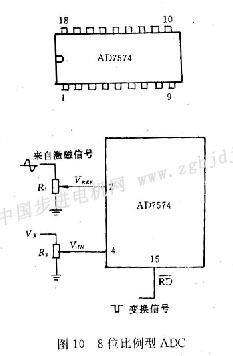

旋變及同步機軸角編碼器一個突出優點是它的adc采用了相對基準，即基準電壓來自激磁信號，當激磁信號變化時，會使adc的輸入量vx變化，但采用激磁信號分壓作為基準信號，可消除激磁信號不穩定對精度的影響。為此采用比例型adc。ad7574為8位的比例型adc，如圖10所示。
對于ad7574,一個非常重要的技術是如何調試圖10中的二個電位器。根據變換原理可見，當使用旋轉變壓器時，將軸角通過示波器(或其他辦法)找到角度在45℃的準確位置，這時可大約調節r1使vref為峰值6~7v，一旦確定之后，尺1不再動了。這時調節r2使ad7574的8位輸出剛好在11111110～11111111之間此時r2調好。若使用同步機時，將電機軸角放在30℃，r1及r2的調試同上。
6激磁信號電路
在有些情況下．旋變及同步機的激磁信號要其本身產生，這時可用圖11所示的正弦波發生器，后面加一個功率放大電路塊。
圖11電路產生的正弦波的頻率約為400hz。注意在旋變及同步機軸角編碼中，激磁信號的頻率無需要求很準確。這也是本方案的特點之一。
|
