塑封電機
陳履祥 (寧波電器總廠)
l引言
塑封電機所用的塑料材料是近幾年發展起來的一種新型熱固性塑料。熱固性塑料有干性和濕性2種，又可分為不飽和聚酯樹脂和環氧樹脂2大類。熱固性塑料是在熱態下固化的。這類制品使用在高溫下不變形，不易損壞，性能穩定。塑料用于電機制造，在我國有近30年的歷史，如用于盤式繞組電機的轉子、電機的絕緣和外殼等。
2塑封電機的性能
塑封電機并非僅指電機的外殼，它是與電機定子鐵心、繞組灌注在一起的一個整體。它既包圍了鐵心，繞組不露在外面，起到了機殼的作用。塑料又充填了電機繞組周圍的所有空間。這樣，電機便顯示出了塑料材料的優點，重量輕、耐腐蝕、比強度高、電性能優異等。
塑封電機用的不飽和聚酯樹脂熱固性塑料是具有多種成分的改性劑。熱固性塑料除有不飽和聚酯樹脂成分外，還摻有穩定劑、潤滑劑、脫模齊i．n化劑及固化促進劑、填料、染色劑、抗靜電劑、抑火焰劑、抗老化劑等多種成分。同樣，環氧樹脂熱固性塑料也摻有多種

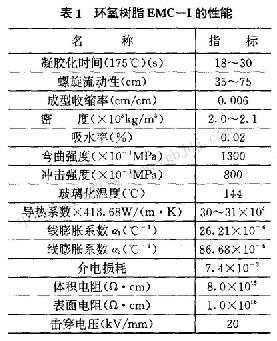

成分。二者相比，前者的機械強度高。常用的不飽和聚酯樹脂有dmc系列產品，環氧樹脂熱固性塑料有emc一i型環氧模塑料，其性能如表1、表2所示。
熱固性塑料性能優良，成型工藝性能良好，固化速度快，脫膜容易，一致性好，使用方
便。制成的塑封電機繹過一系列試驗及用戶使用，電機參數性能穩定，得到了滿意的效果。這2種熱固性塑料都有一定的貯存條件和使用期限。
在配制塑料的附加成分時，比例不同，塑料的性能也隨之變化，如玻璃纖維的多少對塑料制品的強度有一定的影響。在改進塑料的性能時要注意：
a．具有一定功能，對塑料性能無有害影響。
b．在加工和使用過程中，化學性能穩定可靠。
c．不汗析或晶析，即在加工或使用中，流淌，或成粉狀，在電機表面結晶。
d．要無毒無害、無味。
e．價格低廉。
3塑封電機的結構
塑封電機具有外觀美、體積小、重量輕、絕緣性能好、防潮、耐熱、導熱散熱好、振動小、噪聲小、結構簡單、耐腐蝕、制作方便等特點。尤其是節能顯著，比普通的鐵殼電機節能耗電約10。
注塑模具的設計，除具有一般注塑模的特點外，還需要考慮到塑封電機的要求。塑封電機的結構示意圖見圖1。

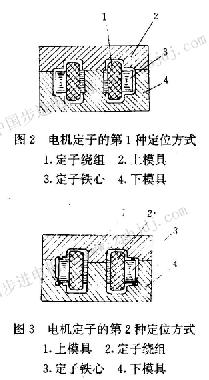

電機定子塑封有2種定位方式。一是以定子鐵心內圓為基準，以定子槽口凸出部分把整個定子托起定位，見圖2。二是，以定子鐵心內圓為基準，在定子鐵心外圓和上、下兩個平面的外圍處，上下左右各有4個小支點，把整個定子托起定位，見圖3。
電機定子注塑時，要特別注意注塑模的溫度、注塑的速度、保持時間和塑料量的控制，才能達到預期的效果。
4結語
塑封電機在國內剛起步，還屬于試制開發階段，但是已經顯示出它的優越性，工藝簡單，成本低，產量大，質量可靠，節省了大量的鋼材。這是鐵殼電機不能相比的。
塑料是各種新型材料中的一種，其生產量大，用途廣，已涉及到國民經濟的各個方面。塑料的發展史已近100年。國內在60年代以后才開始廣泛用于工農業和人們的日常生活中。
