微型計算機中的微電機驅動電路
李峻(大連鐵道學院 116028)
摘 要 介紹微型計算機的軟盤驅動系統、硬盤驅動系統和打印機系統中的微電機驅動集成電路的特點、結構、主要參數等。
敘 詞 微型計算機微電機驅動系統集成電路
在微型電子計算機中，有三個工作系統要使用微電機驅動，一個是軟盤驅動系統簡稱fdd系統。第二個是硬盤驅動系統簡稱hdd系統。另一個是打印機系統。微機對這三個工作系統的微電機驅動電路有極高的要求，除了控制性能和精度要滿足微機的特殊需要外，每個微電機驅動系統還必須電路簡單，使用的元件要盡可能少，結構要緊湊，做到微型輕量化。為了滿足這些要求，必須要使用專用驅動集成電路，日本日立公司專門為微機中的電機驅動系統生產了配套使用的驅動電路。本文介紹這些集成電路的型號、技術特點、內部電路的結構、主要參數和典型應用電路等，以便在設計中選用。
1 fdd系統使用的微電機驅動集成電路
1.1 fdd系統的原理圖和驅動ic

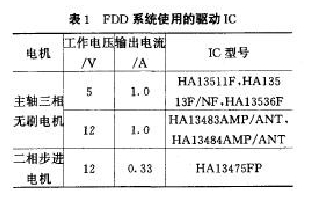

fdd系統的驅動簡圖如圖1所示，這個系統需要二個電動機驅動，一個是主軸電動機，使用的是三相無刷直流電動機；另一個是驅動磁頭的兩相步迸電動機，能夠用來驅動這兩種微電機的集成電路型號如表1所示。從表中可以看出，驅動這兩種電機的集成電路輸出電流都比較大，使用時不需再外接功率晶體管，可直接驅動電機的繞組，集成電路都是帶有散熱器的功率型芯片。
1.2 fdd系統驅動ic典型電路
1.2.1 二相步進電動機驅動器ha13475mp/fp

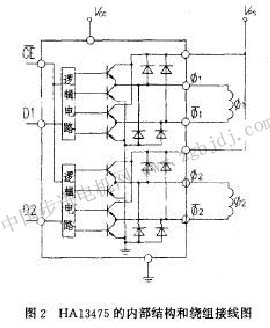

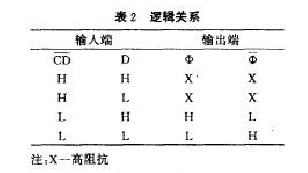

ha13475mp/fp集成電路用于fdd系統的二相全波步進電動機的驅動，它的內部電路原理圖和電機繞組接線圖如圖2所示。從圖中可以看出它的內部主要由兩組邏輯控制電路和全橋功率驅動電路組成，它能提供每相o．33a的輸出電流。芯片具有使能控制，過溫關斷保護。它的主要特點是，輸出電壓(4. 5～13. 8v)和電流范圍寬；用一個輸入端控制電機的正轉／反轉；輸入端與ttl、lsttl和5-vcmos集成電路兼容ha13475mp為四方扁平mp-18t外形封裝，ha13475fp為雙列直插fp - 16t外形封裝。電路中的輸入端ce、d與輸出端的邏輯關系如表2所示。
1.2.2主軸電機驅動ic
微機的fdd和hdd系統的主軸電動機都是使用三相無刷直流電動機驅動，但使用的驅動集成電路型號并不相同。由于可供選用的集成電路型號較多，僅以其中一種型號ha13483amp/ant為例作一介紹。

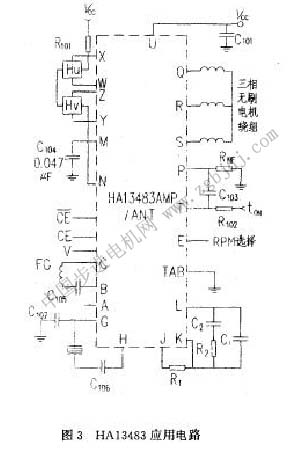

ha13483amp/ant是用于fdd系統的三相無刷直流電動機驅動器。它的內部主要由三相電流檢測放大器、陣列控制器、輸出放大器（1．oa/相）、fg伺服數字速度控制器和pll速度控制器、電流限制器、使能控制器、otsd保護電路組成。主要特點是，使用二個霍爾傳感器；具有軟起動功能，峰值電流很小；不需要接電解電容器；有二種封裝外形，ha13483ant 是 dp - 24ts，ha13483mp足mp-28t。應用電路如圖3所示。
集成電路的e端（管腳5）用來選擇電機的轉速，e端為低電平時轉速為360r/min，e端為高電平時轉速為300r/min。q、r、s端連接的是無刷電機的三相繞組；c、b端接fg伺服繞組；x、w和z、y端分別連接霍爾傳感器hu和hv。電容器c107。和石英晶體(2mhz)與芯片上的osc電路組成了內部的pll控制振蕩器電路。
2 hdd系統使用的電機驅動ic
2.1 hdd系統的原理圖和驅動ic
hdd系統的原理如圖4所示，在這個系統中需要二個驅動電機，一個是驅動主軸的三相無刷直流電動機，另一個是驅動磁頭的音圈電機，簡稱vcm電機，用來驅動這兩種電機的集成電路如表3所示。系統中的主軸電機和vcm電路可用二個芯片分別驅動，也可以用一個芯片同時驅動主軸電機和vcm電機，這種芯片稱為復合型combo單片驅動器。
|
