微電機定轉子自動疊片級進模[3]
鄧衛國（江蘇常州寶馬集團公司 213011）
3鐵心疊鉚的裝配方法
3.1直接疊鉚
將沖片直接沖人凹模之中，當沖片疊壓予凹模內時，靠每一沖片上的疊鉚凸出部位使各沖片固定在一起。
3.2帶扭轉疊鉚

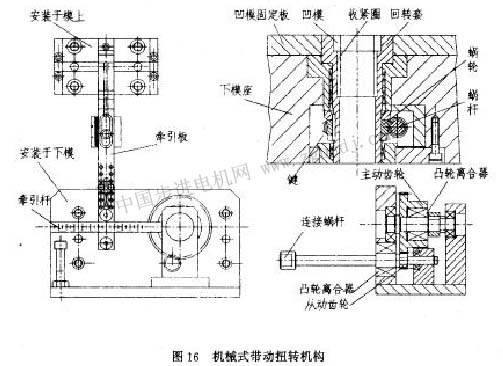

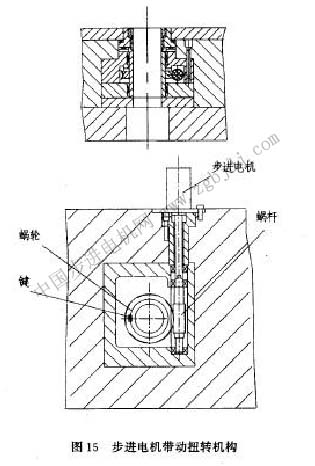

鐵心上每一沖片要旋轉一小角度再疊鉚。這種疊鉚方法一般多用于交流電機轉子鐵心上。其沖制過程是，沖床每沖一次后，模具內轉子落料部分回轉套旋轉一個小角度，旋轉量可以改變和調整。沖片沖下后，鐵心旋轉，接著被疊鉚在該鐵心上。這樣沖制的鐵心既疊鉚又帶扭轉，如圖14所示。帶動模具內轉子落料部分回轉套轉動的結構形式有二種：一是由步進電機帶動的轉動結構形式，如圖15所示。二是由模具上模的上下運動所帶動的轉動（即機械式扭轉機構），如圖16所示。
3.3帶回轉疊鉚

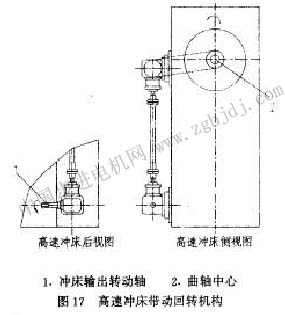

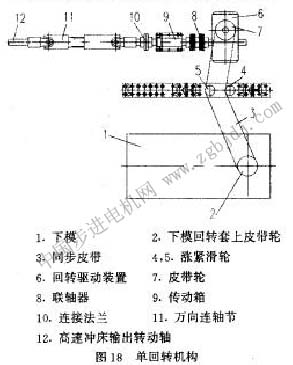

鐵心上每片沖片要轉動規定角度（一般為大角度）再疊鉚。其沖制過程是，沖床每沖一次，模具內定、轉子沖片落料部分的回轉套轉動規定角度，每次轉動的規定角度要精確。沖片沖下后就被疊鉚在鐵心上，接著鐵心再轉動規定的角度。這里回轉是以每一沖片的鉚點數為基礎的沖制過程。這種疊片方法可以補償鐵心疊片寬度方向的厚度變化。帶動模具內回轉套轉動的形式采用由高速?zèng)_床曲軸運動所輸送出來的轉動，如圖17所示，通過萬向節、連接法蘭和聯軸器等分別帶動轉子回轉驅動裝置和定子回轉驅動裝置，然后通過各自驅動裝置的皮帶輪帶動同步皮帶，器同步皮帶再帶動下模中轉子回轉套上的皮帶輪和定子回轉套上的皮帶輪，最后帶動回轉套上的轉子落料凹模和定子落料凹模轉動。在模具上回轉形式可分為單回轉(見圖18) 和雙回轉。單回轉指轉子落料部分回轉或者定子落料部分回轉的形式，雙回轉，如圖19所示，即轉子落料部分和定子落料部分同時進行回轉的形式。定、轉子鐵心沖片之間旋轉角度是根據沖片的形狀不同而采用不同的旋轉角度，一般有45度、60度、72度、90度、180度等幾種形式。
（待續）
