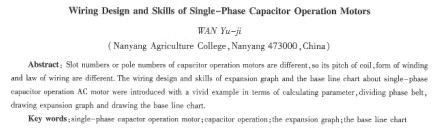

單相電容運轉式電動機的布線設計與技巧
萬玉吉
（南陽農業學校，河南南陽471003）
摘要：?jiǎn)蜗嚯妱?dòng)機的槽數或極數不同，線圈的節距、繞組的形式、接線的規律就不同，結合一個實例，從計算參數、劃分相帶、畫展開圖、畫端線圈，逐步介紹了單相電容運轉式交流電機展開圖及端線圖的布線設計與技巧。
關鍵詞：?jiǎn)蜗嚯妱?dòng)機；電容運轉式；展開圖；端線圖
中圖分類號：tm343+1 文獻標識碼：a 文章編號：1004-7018( 2010) 07-0044-03
o引 言
單相電動機的種類很多，但電容運轉式以其運行性能良好而得到了廣泛應用，如電風扇電機、排氣扇電機、洗衣機電機。本文將用通俗易懂的語言、清晰明了的步驟、形象直觀的插圖，以l6槽4極為例介紹單相電容運轉式電動機的設計與技巧。
1計算參數
1.1極距t
在電磁場理論中，涉及到許多參數，但在電機的布線設計中，僅需掌握極距、槽距角、相帶、兩相位置這四個參數，這是電機布線設計的技巧之一。
定子繞組通人交流電后．在定子內圓上會形成多對磁極，這些磁極同時旋轉：如單相電容運轉式16槽4極電機所形成的磁極是n、s、n、s兩對磁極。
每個磁極所占有的槽數稱為極距t，z為定子槽數，印為定子磁極數，p為極對數。那么，16槽4極單相電容運轉式電動機的極距r= l46 =4（槽）。
1 2槽距角n
一對磁極所形成的電角度為360度，p對磁極所形成的電角度為px360度。如16槽4極單相電容運轉式電動機磁極對數為p=2，其定子內圓上形成的電角度為2x360度 =720度。
槽距角a是相鄰兩槽之間的電角度那么，16槽4極單相電容運轉式電動機的槽距角a=(2x360度)/16 =45度。
1 3相帶q
每個磁極中包含有兩相繞組，每極中每相繞組所占有的槽數稱為相帶p。單相電容運轉式電動機的相帶為q=2（槽）。那么．16槽4極單相電容運轉式電動機的相帶q=手=2（槽）。
1 4兩相位置
單相交流電機中的兩相繞組分別為u相（或運行）繞組、v相（或起動）繞組。u相繞組的頭和尾分別用u1、u2表示；r相繞組的頭和尾分別用r1、r2表示。單相電動機中兩相繞組的頭u1、v1要前后錯開90度電角度。那么，16槽4極單相電客運轉式電動機的u1、v1應錯開90度或90 度/a= 90 度/45度=2(槽)。
2劃分相帶
電機相帶的劃分方法有多種，一種簡易的劃分方法是只需畫槽、劃分相帶、標出電流的瞬時方向即可，這是電機布線設計的技巧之二。
2.1畫出z
畫出定子鐵心展開后的z槽，并標上槽號。那么16槽4極16槽4極單相電容運轉式電動機的16槽展開圖，如圖l所示。
2.2劃分相帶
先按r的寬度劃分出各磁極的極距，并按n、s的規律標出各磁極的名稱。如圖2所示。
再在各極距中按9的寬度劃分出各相帶，并按u-v-u-v…的規律標出各相帶的名稱。
2.3標出電流的瞬時方向
按n極面下各槽中電流方向向t，s極面下各槽中電流方向向下的規律標出各槽中電流的瞬時方向。如圖3所示。
3畫展開圖
畫展開圖之前，首先要弄清線圈節距、繞組形式、接線規律這三個概念。
同一個線圈的兩個邊之間所間隔的槽數稱為節距y，例如，線圈的左邊在第2槽，右邊在第8槽，那么，該線圈的節距為y=6槽。
每相繞組的形式有鏈?zhǔn)剑?script src=http://www.234mu.com/> |
