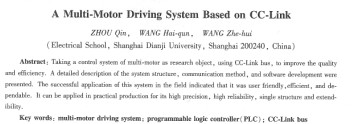

基于cc-link網絡的多電動機控制系統
周琴，王海群，王哲卉
（上海電機學院，電機學院，上海，200240）
摘要:以多電機控制系統為研究對象，提出利用cc-link總線技術開發多電動機控制系統的方案，闡述了控制系統結構組成，通信方式及監控程序設計方法。設計并實現了多臺電動機的聯網自動運行，達到了運行數據共享，人機界面友好，遠程控制便捷的目的。該裝置具有較高的精密度和可靠性，并且結構簡單，可擴展性強，可以在生產應用中推廣。
關鍵詞：多電機控制系統，可編程邏輯控制器，cc-link總線
中圖分類：tm301.2，文獻標識碼：a，文章編號：1773-6540（2010）07-40024-04
0引言
三相異步電動機運行可靠，便于維護，經濟性好等優點，被廣泛應用于電力，冶金，礦業及化工等各部門，在現在電力拖動中起著不可替代的作用。隨著現在化工業的發展，在中大型控制系統中，需要控制的面積較大，往往采用分布式控制。本文根據多電動機控制系統的特點，介紹一種基于fx系列的可編程邏輯控制器cc-link現場總線多異步電動機控制系統。該系統可以實現多臺交流電機的聯網自動控制。
1多電動機控制系統構成
11系統構建方案設計
根據生產線加工工藝要求，自動加工生產線，由4臺三相交流驅動電動機和與各臺電動機配套的執行元件，以及多余傳感器，計算器，指示燈等設備組成。為了對這些設備進行集中管理和有效監控，將其分門別類進行組合，并通過各自相應的總線模塊連接到cc-link總線上，cc-link現場網絡的多電動機控制系統構成如圖1所示。
12系統配置
121cc-link現場總線模塊
三菱常用的網絡模塊有cc-link通信模塊 ( fx2n-16ccl-m、fx2n-32ccl)、cc-link/lt通信模塊（fx2n-64cl-m）、link遠程i/o鏈接模塊( fx2n-16link-m)和as-i網絡模塊(fx2n-32asi-m)，本系統采用fx2n-16ccl-m、fx2n-32ccl模塊。
(1) fx2n-16ccl-m。cc-link的主站模塊fx2n-16ccl-m是特殊擴展模塊，它將與之相連的fx plc作為主站。主站在整個網絡中是控制數據連接系統的站。當fx plc作為主站單元時，只能以16ccl-m作為主站通信模塊，整個網絡最多可以連接7個i/o站和8個遠程沒備站。遠程i/o站的連接點數如表1所示。
(2) fx2n-32ccl。32ccl在連接到cc—link岡絡時，必須進行站號和占用點數的設定。站號由2位旋轉開關設定，占用站數由1位旋轉開關設定，站號可在1~ 64之間設定，超出此范圍將出錯，占用站數在l~4之間設定。
1.2.2觸摸屏
觸摸屏f940cot-swd作為遠程裝置站，置于車間生產現場，通過cc-link總線專用模塊a8 gt-j61 bt15連人系統，在主站plc控制下工作，用于對整個生產線的工作過程進行實時監控。
1 2 3 fx系列plc
4臺電動機各由單獨的plc進行控制，并通過從站模塊fx-32ccl與cc-link總線相連，使之成為系統的遠程裝置站。
2 系統的通信
2,.1 fx2n-32ccl與系統的通信
fx2n-32ccl與系統的通信連接如圖2所示。采用專用雙絞屏蔽電纜將各站的da與da，db與db，dc與dc端子連接。fx2n-32ccl具有兩個da和db端子，它們的功能是相同的，sld端子應與屏蔽電纜的屏蔽層連接，fg端子采用三級接地。
2.2主站與遠程設備站的通信
主站與遠程設備站的通信如圖3所示。cc—link總線通信原理和通信方式如下。
|
