如何選擇步進電機驅動器？
步進電機驅動器含義：步進電機是作為控制用的特種電機，它的運行是按照固定的角度（稱為步距角單位“度”“°”）一步一步運行的。其特點是沒有積累誤差（精度為****）廣泛應用于各種開環控制。步進電機驅動器作為步進電機運行的電子裝置，將控制系統發出的脈沖信號，轉化為步進電機的角位移；如：控制系統每發出一個脈沖信號，通過驅動器的驅使，步進電機旋轉一個步距角。所以脈沖信號的頻率與電機的轉速成正比，脈沖信號的頻率越高，電機轉速越快；可通過控制脈沖信號頻率，對電機實施精確調速，也可通過控制脈沖個數，可以對電機實施精確定位！
那么如何為步進電機選擇合適的步進驅動器，只需遵循三個方面。1.步進電機的電壓2.步進電機的電流 3. 步進電機的相數

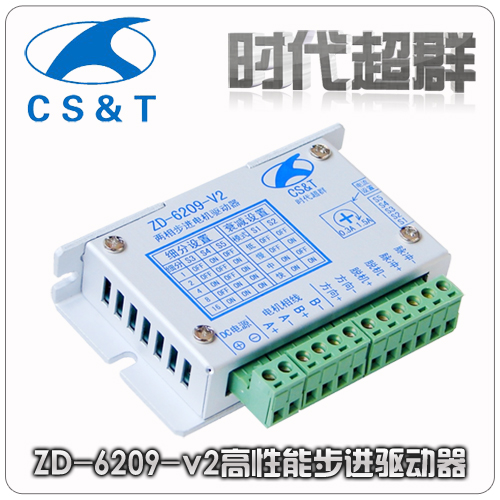

電壓，一般步進電機都有工作電壓范圍例如42byg250-33 這款電機的電壓范圍是6-32v ，那么步進驅動器zd-6209-v2 的驅動器的工作電壓為8-32 v 所以相匹配
電流，步進電機的電流為0.40a 。zd-6209-v2 的電流為0.3-1.5a 電流可調 。這款是16細分的。 假如我想要高細分的步進驅動器 ，也可以，只要驅動器的電流相匹配即可，例如2hd8080步進驅動器 256細分，電流****是8a 可調的 。
相數， 步進電機的相數和步進驅動器的相數相符。
實例：
|
型號 |
相數 |
步距角
( °) |
扭矩
(nm) |
電壓
(v) |
電流
(a) |
電阻
(ω) |
電感
(mh) |
軸長
(mm) |
出軸方式 |
重量
(kg) |
|

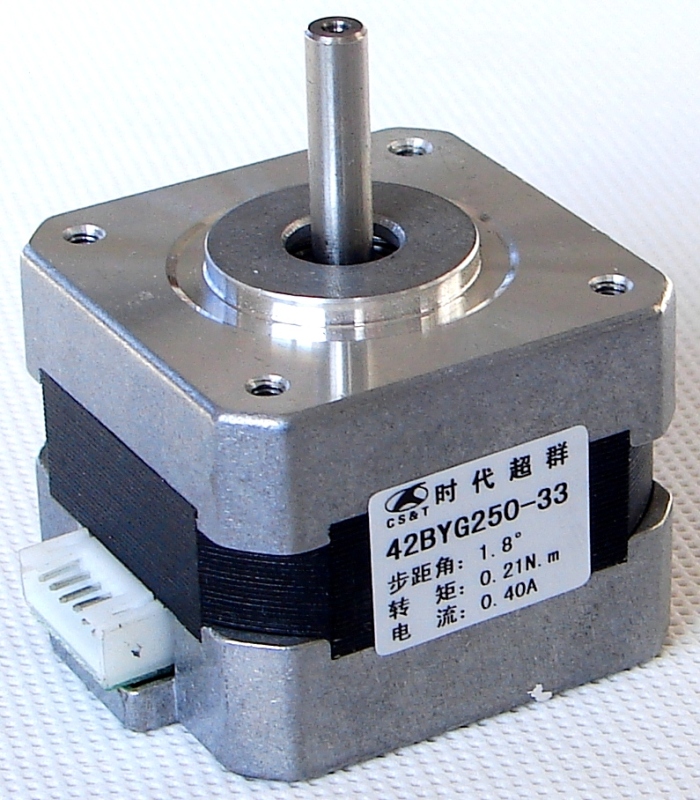

42byg250-33 |
2 |
1.8 |
0.21 |
12 |
0.4 |
30 |
|
