TB62209FG集成為CLK輸入解碼器作為一個系統的步驟，以方便駕駛兩相步進電機利用微步偽正弦波.微步偽正弦波是****的駕駛低扭矩步進馬達在低波紋和振蕩.因此，可以很容易地TB62209FG驅動器具有低紋波和高扭矩步進電機效率.此外，TB62209FG，包括本DMOS輸出步驟（電源MOSFET),，這使得可以控制的輸出功率功耗遠低于普通IC與雙極型晶體管輸出.該IC支持開關的衰減率在砍混合衰減模式.為開關時間衰減率可切換分四個階段根據負載.
TB62209FG一細分模以狀態：

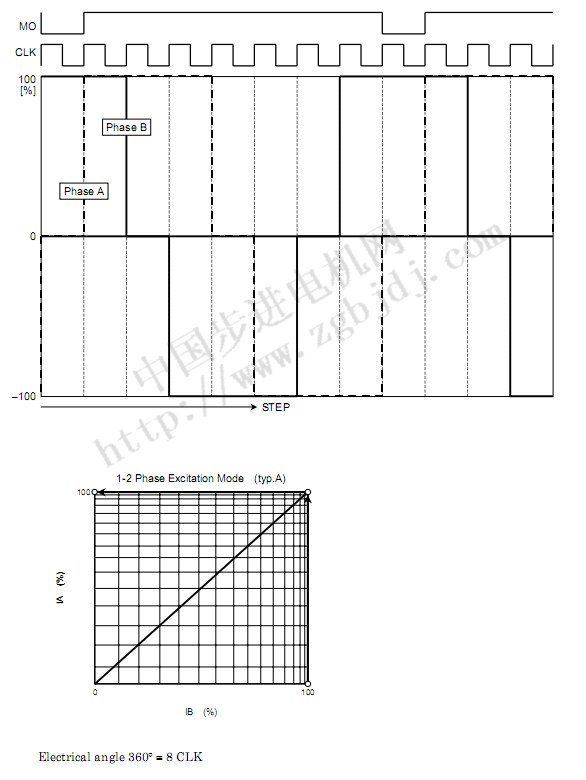

TB62209FG二細分模以狀態：

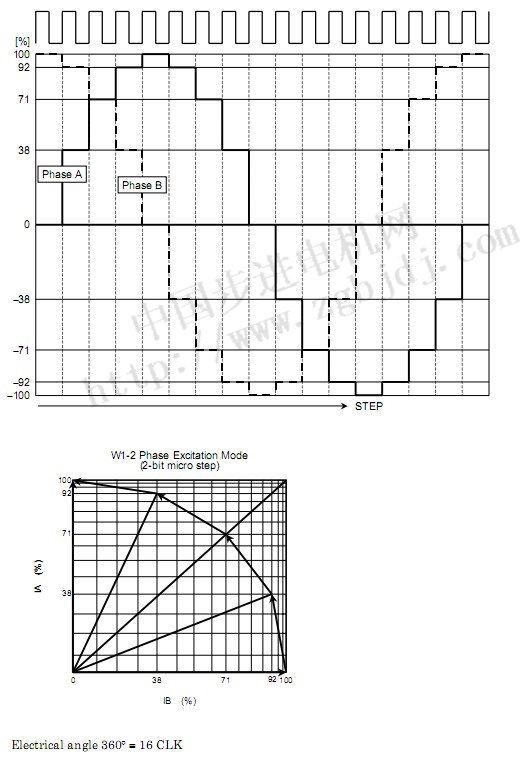

TB62209FG四細分模以狀態：

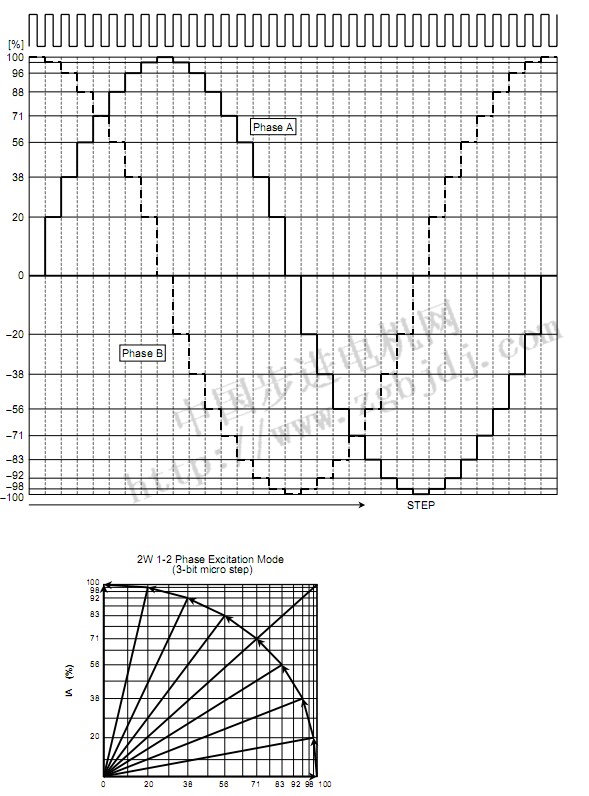

TB62209FG八細分模以狀態：

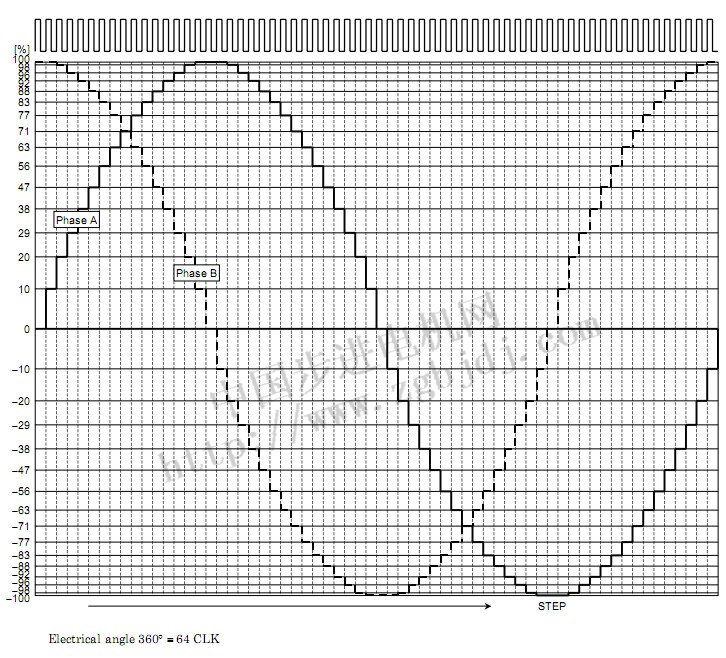

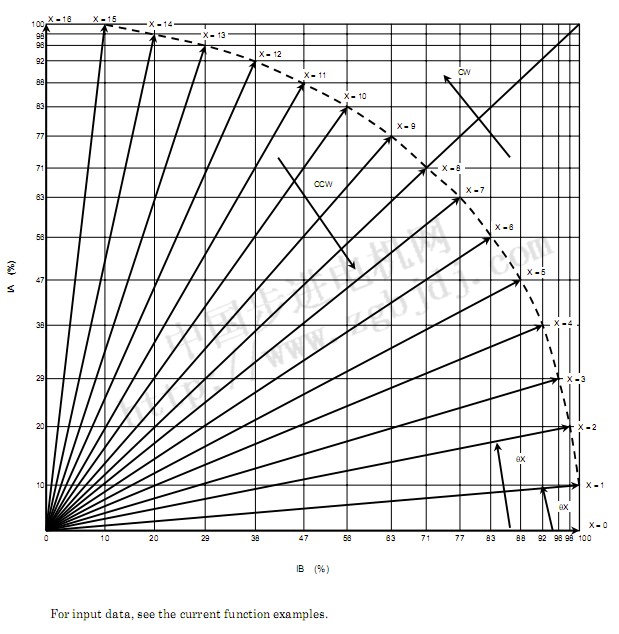

TB62209FG十六細分模以狀態：
