東芝推出了高壓大電流步進電機驅動芯片TB6600，此芯片高達50V耐壓和5A電流，目前此芯片已進入量產階段
但是有一點疑問，東芝官方給出的芯片手冊型號為TB6600HQ(以下稱為HQ)，但芯片上面的型號卻為TB6600HG(以下稱為HG)，到底這兩款芯片有什么區別和相同點，甚至于是否就是同一款芯片呢？步進電機網實驗室做了詳細的調研：
以時間順序

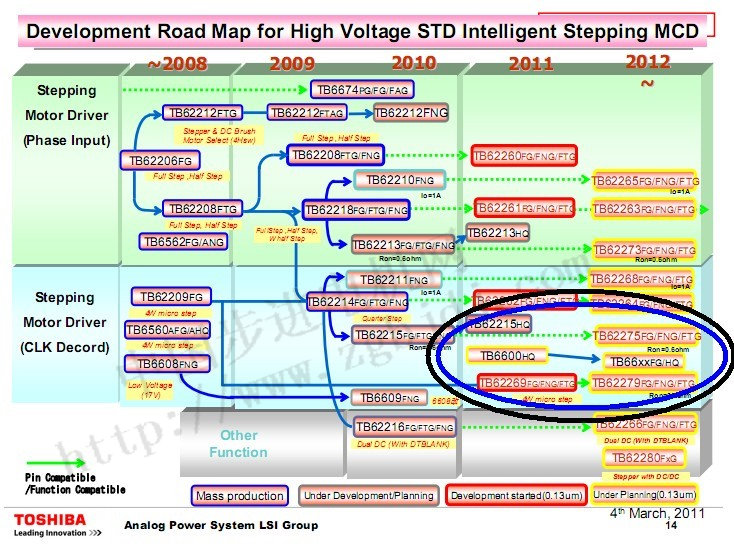

1.最早露面的芯片簡介為HQ

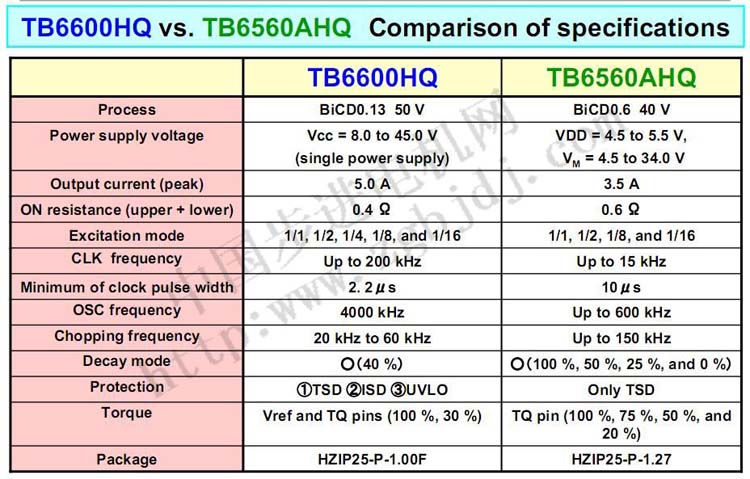

2.東芝官方給出的TB6560與6600的比較資料為HQ

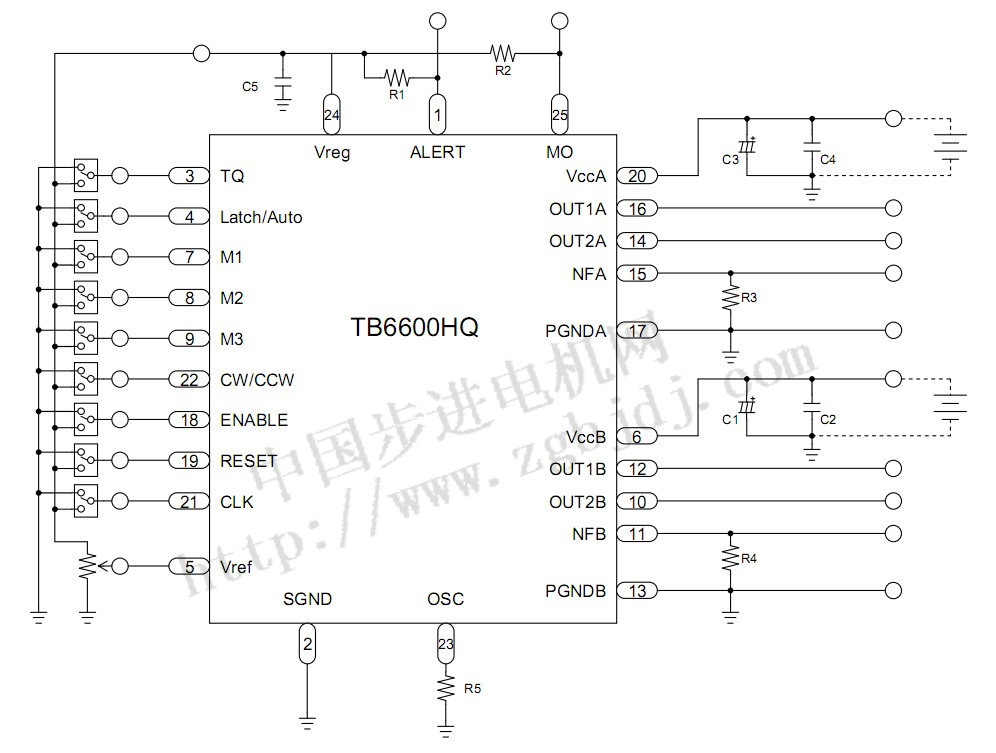

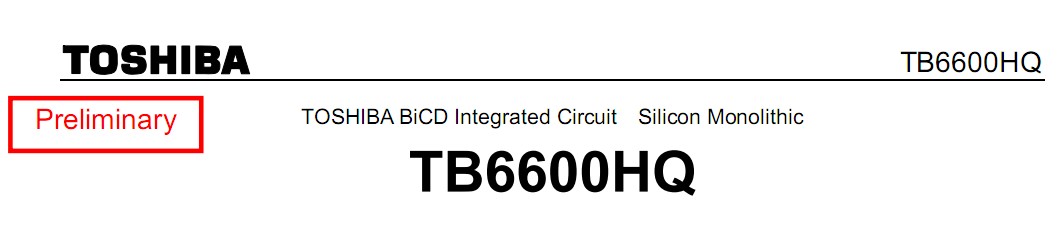

3.官方手冊型號為HQ

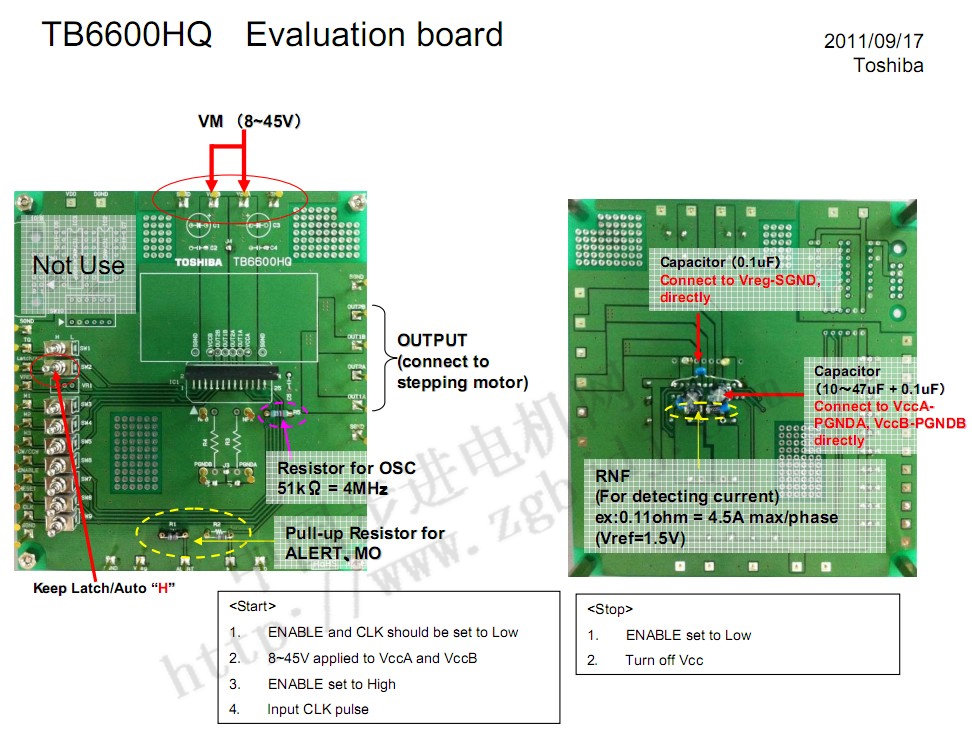

4.官方評估板資料為HQ

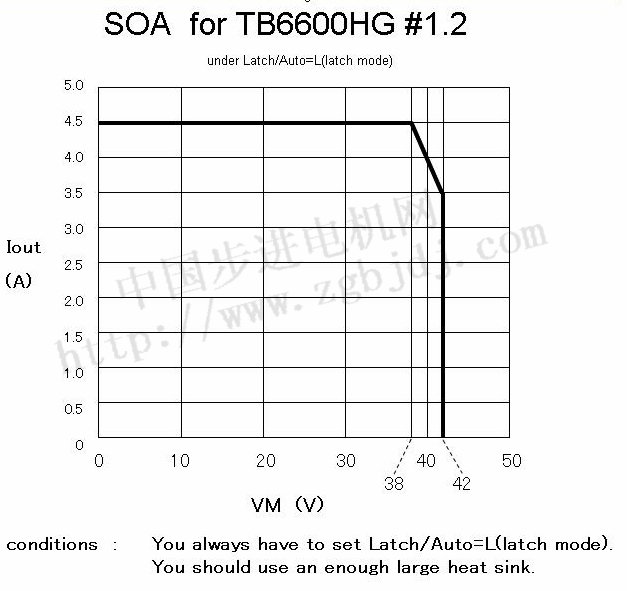

5.官方給出的電壓及電流曲線圖(SOA)為HG

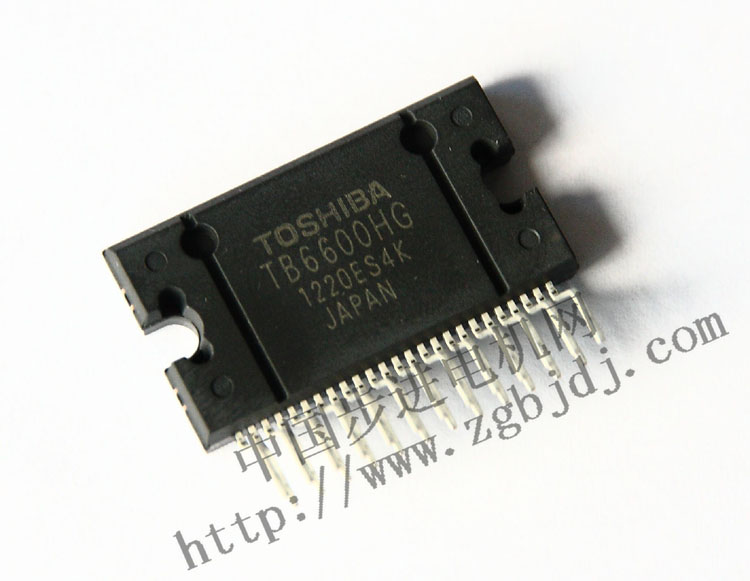

6.實際芯片上面的型號為HG
因此我們猜測，東芝一開始可能將芯片型號命名為TB6600HQ，但可能考慮到與TB6560AHQ存在較多重復并且封裝有很大改變，所以芯片名稱改為TB6600HG。尤其是早期帶有“開發中”的資料都是HQ，而后期的完整資料就改為HG了。
最終確定TB6600HQ和TB6600HG就是同一款芯片，只是在不同時期的命名不同，而現在東芝官方已經批量生產的芯片最終型號為TB6600HG。
