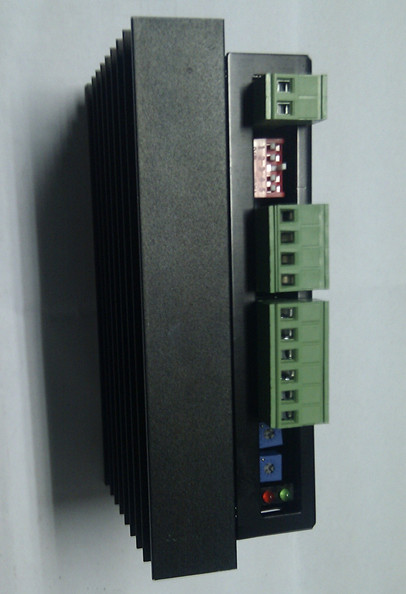

高性能兩相步進驅動器2HD442/東芝原裝TB6600芯片式集成驅動器
57/86系列步進電機用驅動器。
采用高速光耦抗干擾能力更強，高脈沖響應能力更好。
采用大外殼加散熱片的設計方案，散熱能力更好，驅動器壽命更久。
****電流可輸出4.2A，適用于大部分86系列步進電機和全系列57以及以下步進電機
內部自帶10K的脈沖發生裝置，可實現沒有控制器下的簡單應用
有半流鎖定功能選擇，讓您在鎖定狀態下達到減少發熱的目的同時也省電的目的。
產品特點
l 高集成度高可靠性
l 接口采用超高速光耦隔離
l 抗高頻干擾能力強
l ****輸入電壓：DC 45V(峰值)
l 短路、過流、過熱保護功能
l ****輸出電流4.2A
主要功能
l 整步、二細分、四細分、八細分、十六細分可調
l 輸出電流連續可調
l 短路、過流、過熱保護功能自動保護
l 自動半流鎖定
l 支持脫機、使能、鎖定等功能
工作條件
|
項目 |
最小 |
額定 |
**** |
單位 |
|
環境溫度 |
-30 |
|
80 |
℃ |
|
輸入電壓(DC) |
8 |
38 |
45 |
V |
|
輸入頻率 |
0 |
|
200K |
Hz |
|
輸出電流 |
0.3 |
|
4.2 |
A |
|
接口電壓 |
H |
4.5 |
5 |
5.5 |
V |
|
L |
0 |
0 |
0.5 |
V |
接線方法：
