80BL165-3115 無刷直流電動機是我公司****開發的一款低轉速 大轉矩的無刷直流電動機 電機采用4極轉子設計，釹鐵硼磁鋼加工制造而成。
可以提供2倍以上的峰值轉矩。

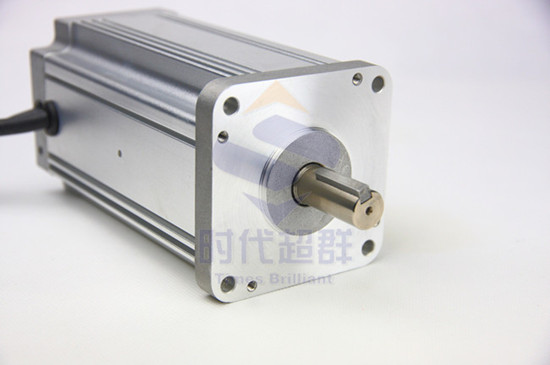

上圖為80BL165-3115 無刷直流電動機的實拍圖。做工精密。
電氣參數：
|
型號
|
額定電壓
V |
額定功率
W |
額定轉速
RPM |
額定轉矩
N.M |
機身長
MM |
極數
|
軸徑
MM |
重量
KG |
|
80BL165-3115 |
310 |
550 |
1500 |
3.5 |
165 |
4 |
14 |
3.5 |

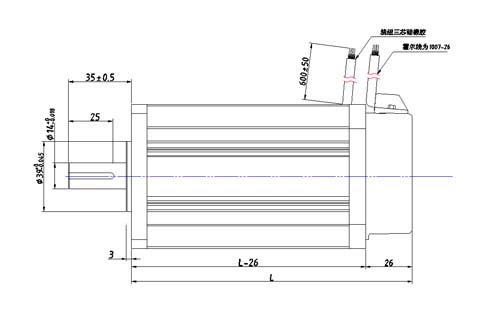

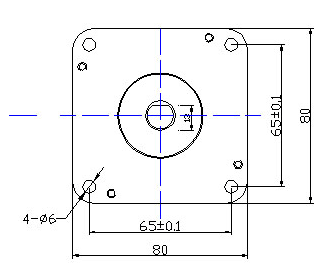

機械參數：

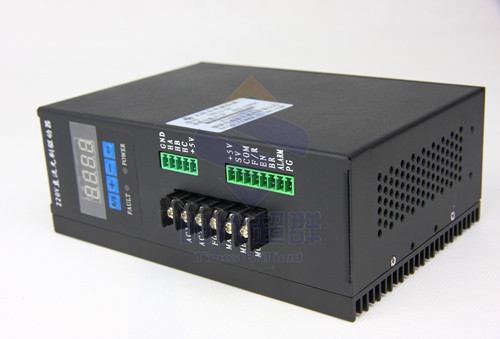

80BL165-3115 無刷直流電動機 搭配上ZD-7204大功率無刷直流驅動器，ZD-7204無刷控制器，一款高壓控制器，輸入220V交流電壓，輸出310V直流電。內部自動轉換 此控制按鍵操作，帶數碼管顯示轉速。
接線圖：
| 電機輸出 |
電機輸出 |
電機輸出 |
霍爾信號 |
霍爾信號 |
霍爾信號 |
霍爾電源 |
霍爾電源 |
| w |
v |
u |
hw |
hv |
hu |
h+ |
h- |
| 藍 |
綠 |
黃 |
藍 |
綠 |
黃 |
紅 |
黑 |
| |
|
|
