57BL90-230無刷直流電動機是一款穩定性極高的無刷電機。
上圖就是電機的實物拍攝。電機采用4/8極專輯設計，由釹鐵硼磁鋼制造而成，做工精密，成熟的設計構造，電機的峰值轉矩可達2倍。
| 57BL90-230 無刷電機 |
| 型號 |
電壓 |
功率 |
轉速 |
轉矩 |
軸頸 |
極數 |
重量 |
機身長 |
軸長 |
售價 |
| |
v |
w |
rpm |
NM |
mm |
|
Kg |
mm |
mm |
|
| 57BL90-230 |
24 |
180 |
3000 |
0.6 |
8 |
4 |
1.05 |
90 |
20 |
290 |
57BL90-230無刷直流電機，搭配上我們****開發的一款ZM系列控制器，可以達到電機最理想的狀態。

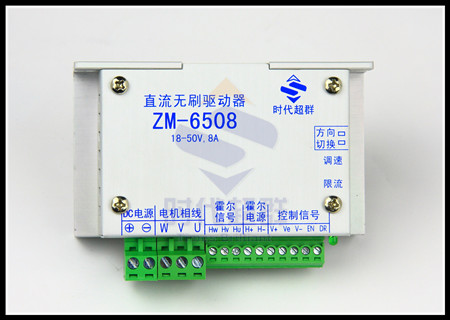

ZM-6508無刷控制器，是基于****BiCD工藝集成電路開發的高性能直流無刷控制器(驅動器)，具有體積小、可靠性高、壽命長、
易于使用等特點。 ZM-6508無刷控制器接口全采用超高速光耦隔離，內部帶有閉環穩速的功能。 體積僅有96x56x35 大小，電流可達到8A。
接 線 圖
| 電機輸出 |
電機輸出 |
電機輸出 |
霍爾信號 |
霍爾信號 |
霍爾信號 |
霍爾電源 |
霍爾電源 |
| w |
v |
u |
hw |
hv |
hu |
h+ |
h- |
| 藍 |
綠 |
黃 |
藍 |
綠 |
黃 |
紅 |
黑 |
| |
|
|
