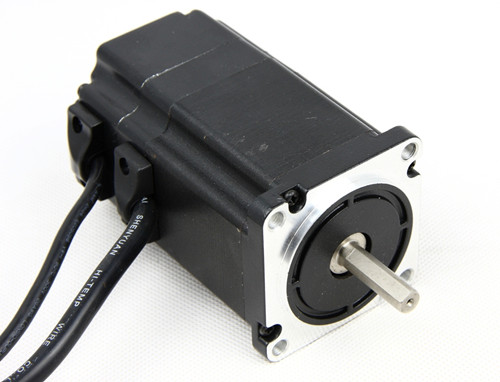

60BL100-230 無刷直流電動機是一款穩定性極高的，無刷直流電機。
電機采用釹鐵硼磁鋼制造而成，有倆倍的峰值轉矩。 而且是個高速的無刷電機，
電氣參數：
|
型號 |
額定電壓
V |
額定功率
W |
額定轉矩
N.M |
峰值轉矩
N.M |
額定電流
A |
峰值電流
A |
額定轉速
RPM |
空載轉速
RPM |
電阻
Ω |
極數 |
|
60BL100S015-230TF0 |
24 |
150 |
0.5 |
1 |
6.5 |
13 |
3000 |
3650 |
0.11 |
8 |
|
60BL100S015-330TF0 |
36 |
150 |
0.5 |
1 |
6 |
12 |
3000 |
3650 |
0.27 |
8 |
|
|
48 |
250 |
0.75 |
1.5 |
5 |
10 |
3000 |
3500 |
0.3 |
8 |
機械參數：
|
|
|
型號 |
L1
機身 |
L2
軸長 |
D1
軸頸 |
G
重量 (KG) |
|
60BL100S015-230TF0 |
100 |
31±1 |
8 |
1.25 |
|
60BL100S015-330TF0 |
100 |
31±1 |
8 |
1.25 |
|
60BL120S025-430TF0 |
120 |
31±1 |
14 |
1.7 |

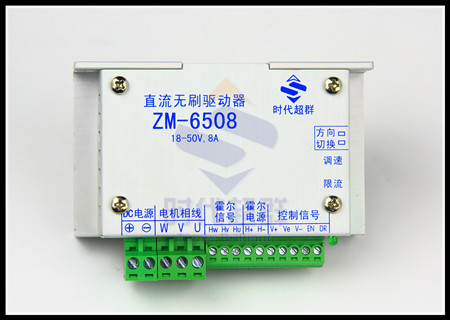

60BL100-230 無刷直流電動機可搭配ZM-6508無刷控制器，可以達到一個****的使用效果。 ZM-6508無刷控制器是我公司采用****進的集成電路所開發的一款高性能無刷驅動器。他充分的考慮到設備的寶貴的安裝空間，體積僅96x56x35 大小。電流可達8A。是一款 小體積 大功率的一款控制器。
接 線 圖
| 電機輸出 |
電機輸出 |
電機輸出 |
霍爾信號 |
霍爾信號 |
霍爾信號 |
霍爾電源 |
霍爾電源 |
| w |
v |
u |
hw |
hv |
hu |
h+ |
h- |
| 藍 |
綠 |
黃 |
藍 |
綠 |
黃 |
紅 |
黑 |
| |
|
|
