80BL89S50-445TF0無刷直流電動機，是我公司在2012****開發的一款 小體積 大功率的一款無刷直流電機。機身僅89mm長。

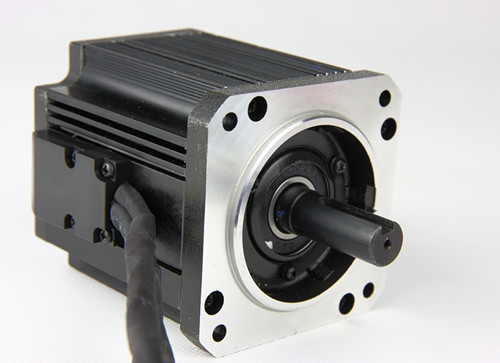

上圖為500W 本電機的實拍圖，電機采用3對6極轉子設計。
電氣參數：
|
型號 |
額定電壓
V |
額定功率
W |
額定轉矩
N.M |
峰值轉矩
N.M |
額定電流
A |
峰值電流
A |
額定轉速
RPM |
空載轉速
RPM |
電阻
Ω |
極數 |
|
|
48 |
400 |
0.8 |
1.6 |
11 |
22 |
4500 |
5900 |
0.12 |
6 |
|
80BL89S050-445TK0 |
48 |
500 |
1.2 |
2.4 |
15 |
30 |
4500 |
5900 |
0.08 |
6 |
機械參數：
|
|
|
型號 |
L1
機身 |
L2
軸長 |
G
重量(KG) |
|
80BL89S040-445TK0 |
89±0.5 |
35±0.5 |
1.6 |
|
80BL89S050-445TK0 |
89±0.5 |
35±0.5 |
1.8 |
80BL89S50-445TF0無刷直流電動機，搭配啥ZM系列無刷控制器，可以達到****的使用效果。

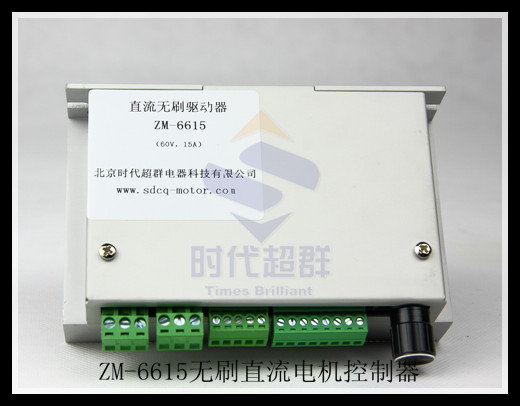

ZM-6615無刷直流電機驅動器控制器，是一款 大功率的驅動器。電流可達15A。內部可設置堵轉保護時間。具有閉環穩速的功能。
在大負載的時候仍能保持轉速。
接 線 圖
| 電機輸出 |
電機輸出 |
電機輸出 |
霍爾信號 |
霍爾信號 |
霍爾信號 |
霍爾電源 |
霍爾電源 |
| w |
v |
u |
hw |
hv |
hu |
h+ |
h- |
| 藍 |
綠 |
黃 |
藍 |
綠 |
黃 |
紅 |
黑 |
| |
|
|
