SCM6716EVB 特點介紹

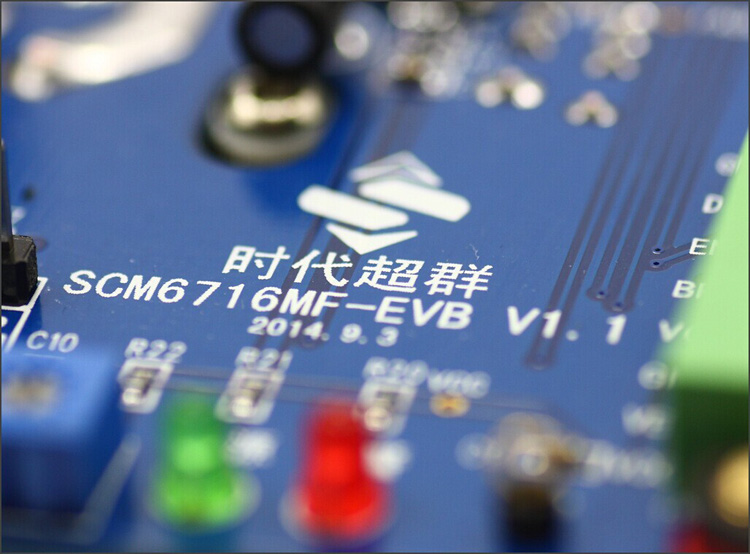

SCM6716MF 是日本三墾半導體生產的一款高集成度高可靠性的大電流無刷直流驅動控制芯片，為了便于廣大的工程師和設計者方便了解測試這顆芯片的功能和性能，時代超群專門為該芯片制作了一款多功能開發板，此板擁有眾多特點如下：

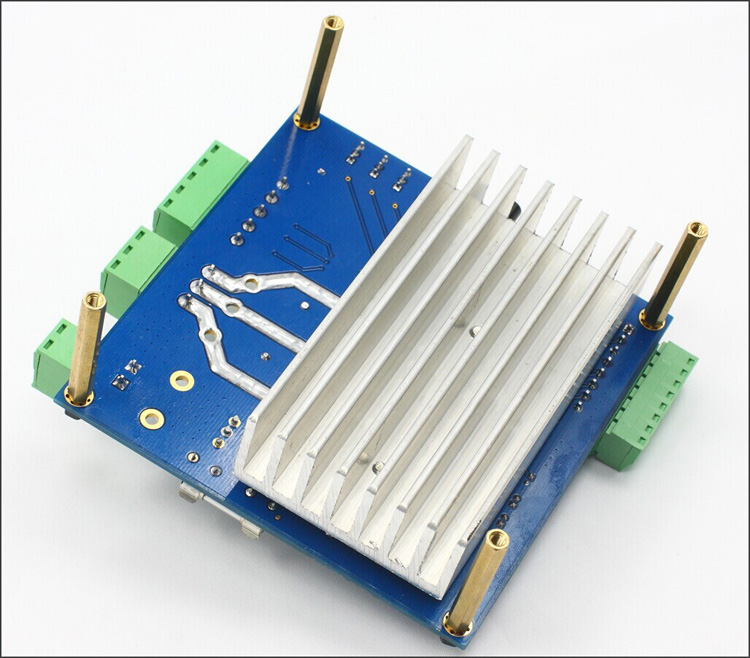

1. 開發板采用藍色工業級 PCB 板材制造，壽命更長，質量更好，可靠性更高焊盤全部使用鍍金工藝，接觸牢固，長久放置不氧化；加強銅箔附著力，元件多次拆換，焊盤也不容易掉； 2. 純鋁可拆卸散熱設計 散熱器設計在背面，不會影響正面電路和信號的測試

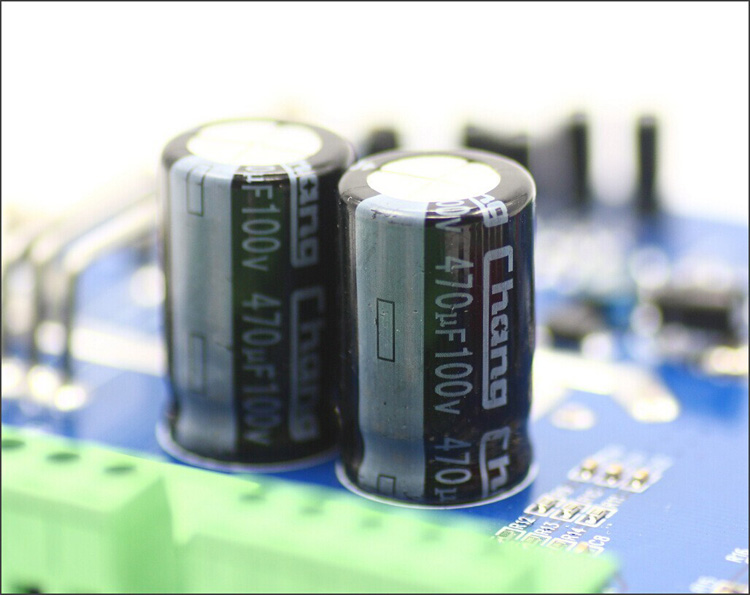

3. 兩顆大容量長壽命鋁電解電容。 確保芯片大電流輸出時電源穩定

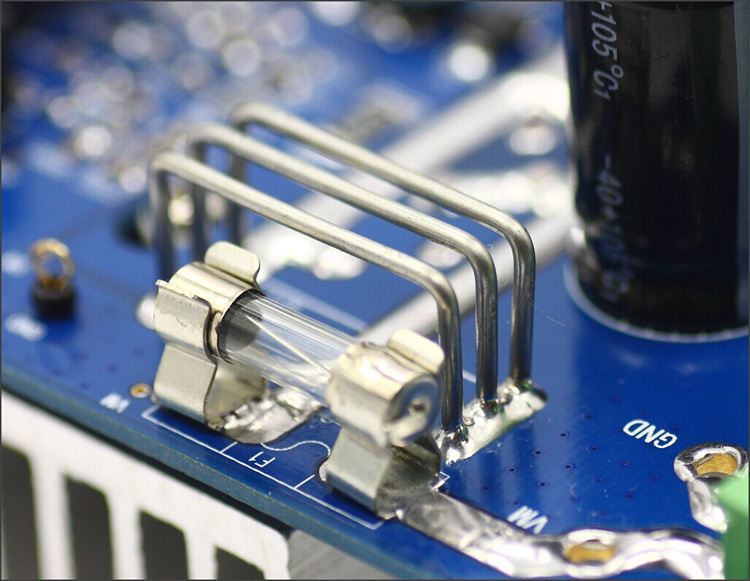

4. 保險和采樣電阻 保險采用 30A 可拆卸型，采樣電阻為 3 根康銅并聯，確保大電流穩定工作

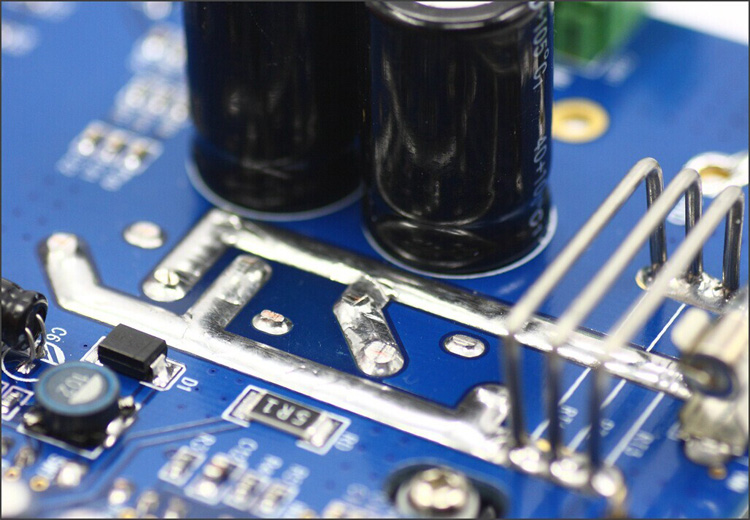

5. 所有大電流走線都鍍錫加厚，確保穩定
6. 預留大電流焊線孔 當進行大于 15A 的輸出電流測試時，不建議使用接線端子，而應在板上預留的大電流孔直接焊線

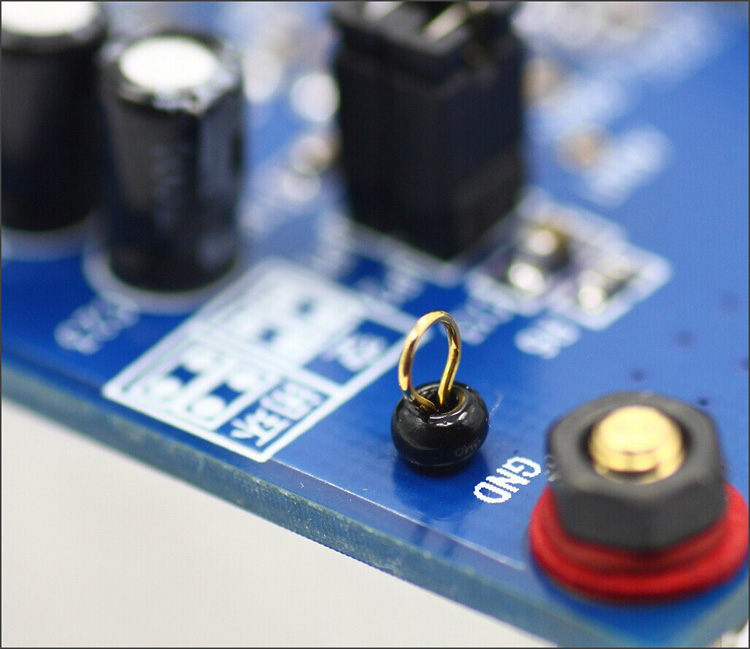

7. 板上四角均有鍍金接地環。 解決了用示波器測試的時候，沒有合適參考地的問題，并且夾取任何一個參考地，示波器針頭幾乎都能測試到整板。

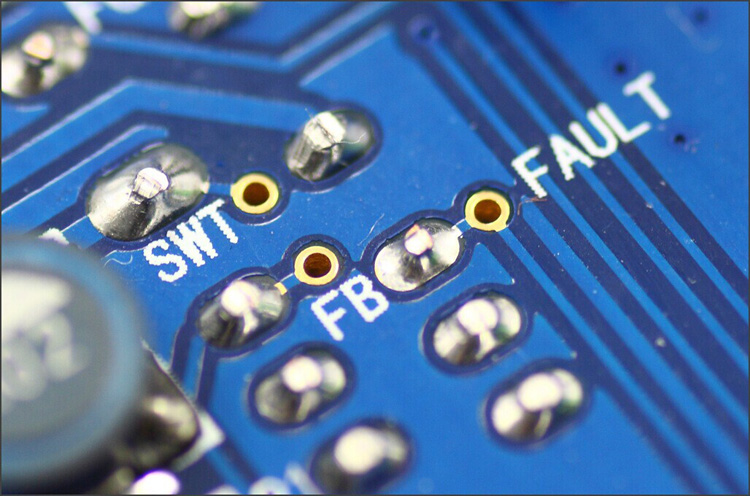

8. 板上預留多達 19 個測試點，方便測試每路信號。 每個測試點都標注了名稱，并且做成孔狀，示波器的探針插到孔中后可無需手持，方便進行多種測試和操作。
9. 調試開關

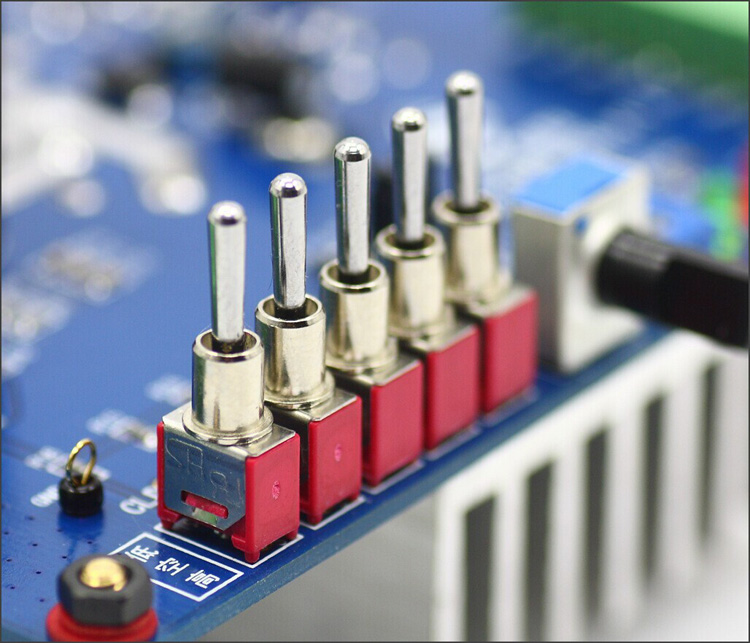

板上設有 5 個三檔搖頭開關，用來測試方向、使能、剎車等功能，可配置引腳高、空、低三種狀態；搖頭開關為 原裝進口，壽命達到 50000 次以上

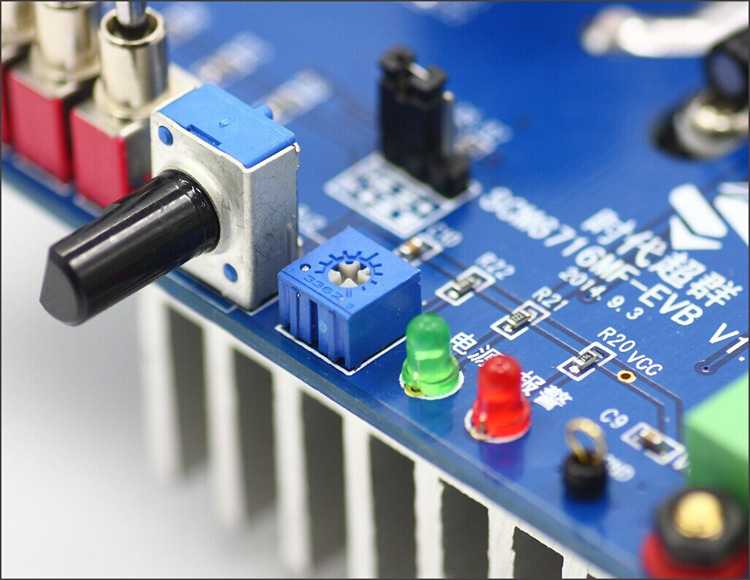

10. 板上預留了調速旋鈕、輸出限流可調電位器和指示燈 電源指示燈為綠色，錯誤警告燈為紅色

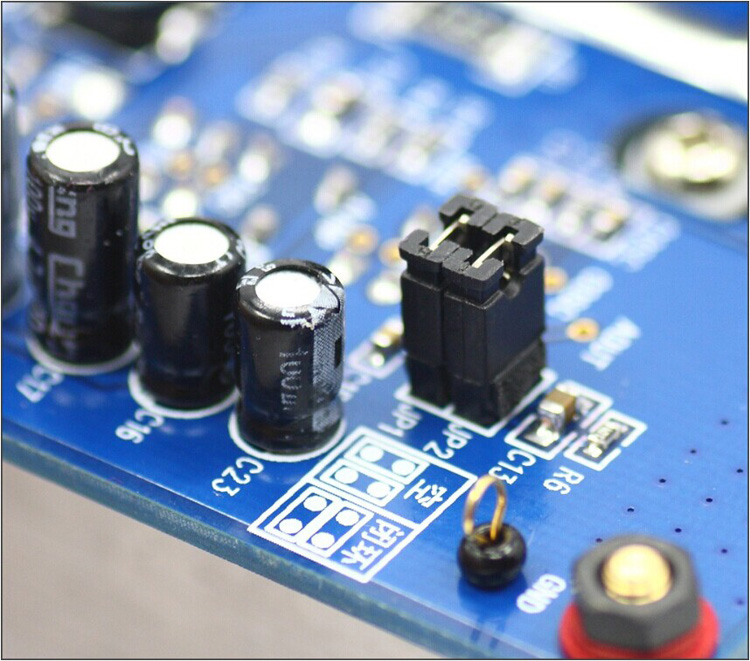

11. 閉環功能設置跳線 板上巧妙的設置了兩個跳線以用來設置是否使用閉環功能。

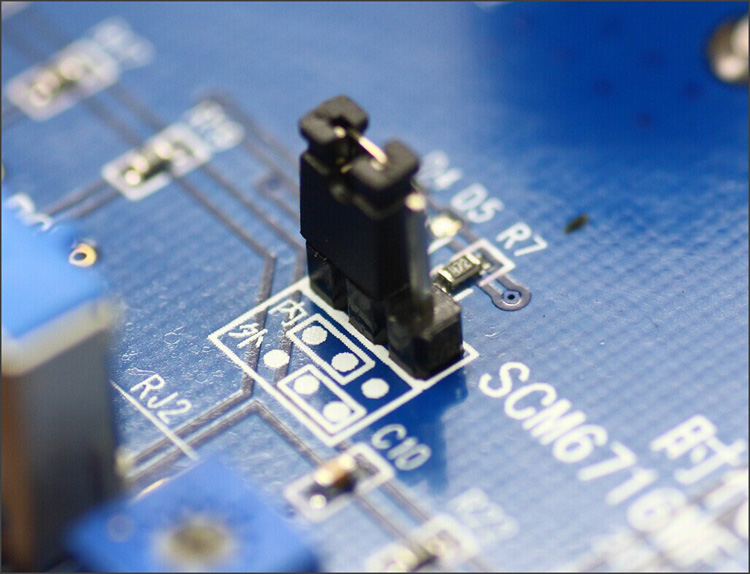

12. 內外部調速切換跳線 板上設有一個跳線用來切換板載旋鈕調速或外接調速
 |
