型號 |
相數 |
步距角度 |
靜扭矩NM |
電流A |
電壓V |
出軸MM |
軸處理 |
重量KG |
編碼器線長 |
電機線長 |
額定轉速 |
****轉速 |
軸直徑MM |
類型 |
|

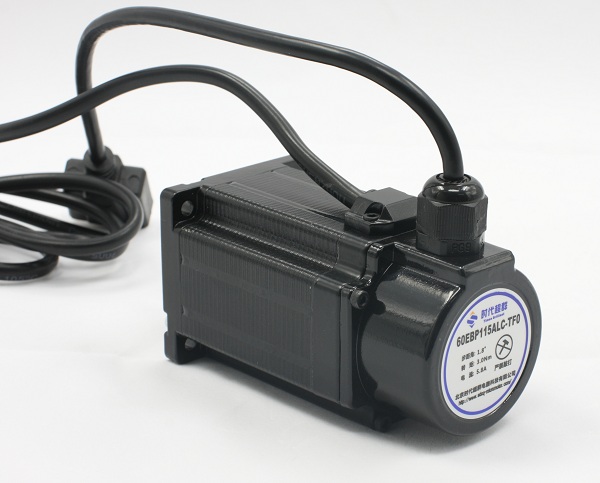

60EBP115ALC-TF0 |
兩相 |
1.8 |
3 |
5.8 |
AC18-80
DC24-110 |
34 |
洗扁 |
1.5 |
2M |
2M |
1200 |
3000 |
8 |
閉環 |
|

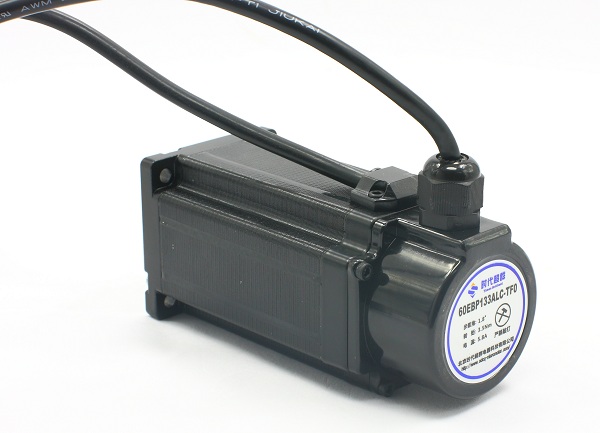

60EBP133ALC-TF0 |
兩相 |
1.8 |
3.5 |
5.8 |
AC18-80
DC24-110 |
34 |
洗扁 |
1.8 |
2M |
2M |
1200 |
3000 |
8 |
閉環 |
|

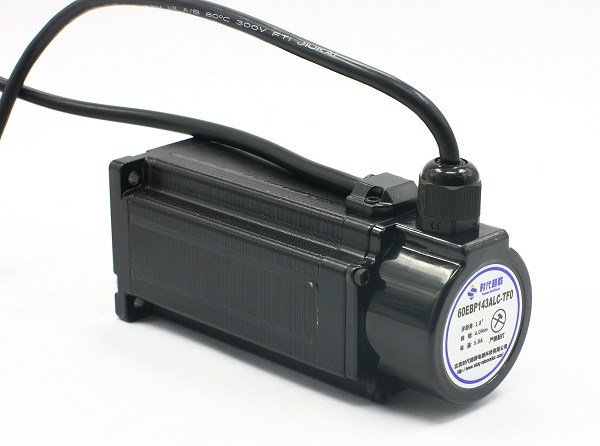

60EBP143ALC-TF0 |
兩相 |
1.8 |
4 |
5.8 |
AC18-80
DC24-110 |
34 |
洗扁 |
2.1 |
2M |
2M |
1200 |
3000 |
8 |
閉環 |
|

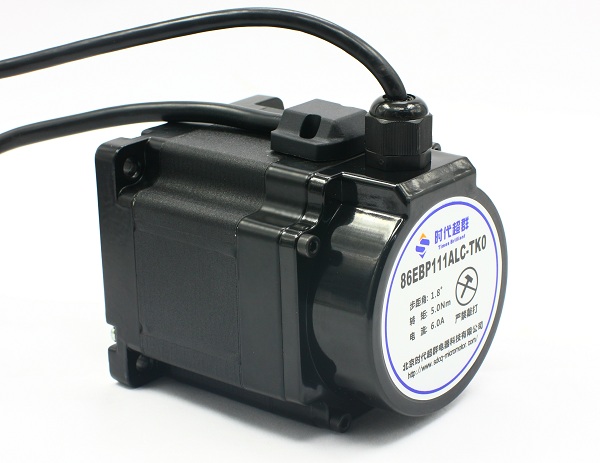

86EBP111ALC-TK0 |
兩相 |
1.8 |
5 |
6 |
AC18-80
DC24-110 |
34 |
鍵5 |
2.6 |
2M |
2M |
1200 |
3000 |
14 |
閉環 |
|

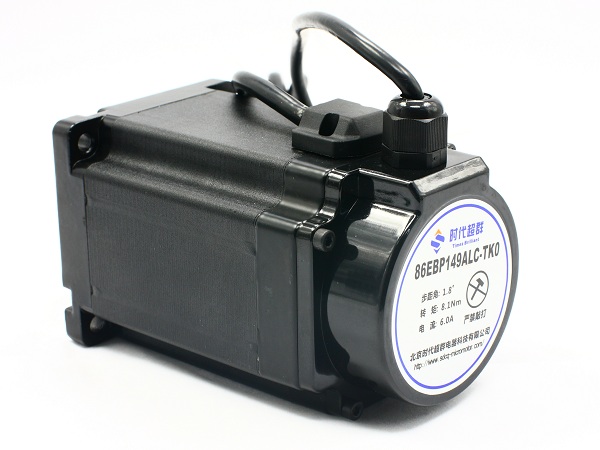

86EBP149ALC-TK0 |
兩相 |
1.8 |
8.1 |
6 |
AC18-80
DC24-110 |
34 |
鍵5 |
4.1 |
2M |
2M |
1200 |
3000 |
14 |
閉環 |
|

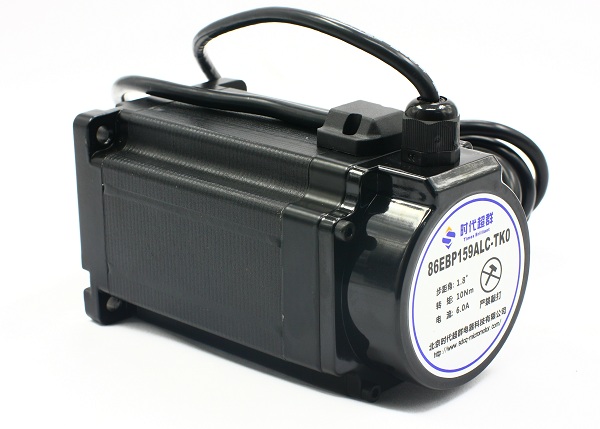

86EBP159ALC-TK0 |
兩相 |
1.8 |
10 |
6 |
AC18-80
DC24-110 |
34 |
鍵5 |
4.6 |
2M |
2M |
1200 |
3000 |
14 |
閉環 |
|

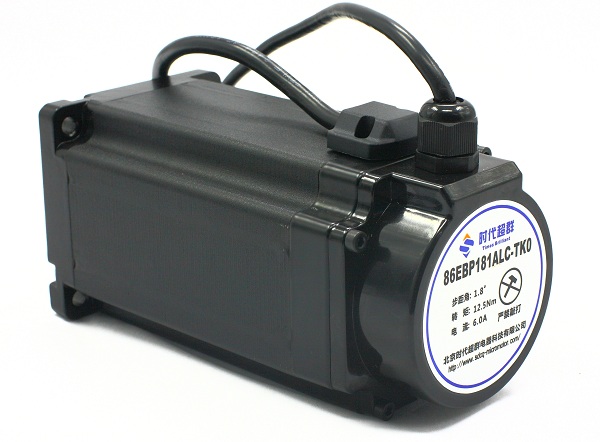

86EBP181ALC-TK0 |
兩相 |
1.8 |
12.5 |
6 |
AC18-80
DC24-110 |
34 |
鍵5 |
5.5 |
2M |
2M |
1200 |
3000 |
14 |
閉環 |
86系列 5N L=80MM
86系列 8.1N L=118MM
86系列 10N L=128MM
86系列 12.5N L=150MM
|
型號 |
相數 |
步距角度 |
靜扭矩NM |
電流A |
電壓V |
出軸MM |
軸處理MM |
重量KG |
編碼器線長 |
電機線長 |
額定轉速 |
****轉速 |
軸直徑MM |
類型 |
|
60EBP115ALC-TF0 |
兩相 |
1.8 |
3 |
5.8 |
AC18-80
DC24-110 |
34 |
洗扁D |
1.5 |
2M |
2M |
1200 |
3000 |
8 |
閉環 |
|
60EBP133ALC-TF0 |
兩相 |
1.8 |
3.5 |
5.8 |
AC18-80
DC24-110 |
34 |
洗扁D |
1.8 |
2M |
2M |
1200 |
3000 |
8 |
閉環 |
|
60EBP143ALC-TF0 |
兩相 |
1.8 |
4 |
5.8 |
AC18-80
DC24-110 |
34 |
洗扁D |
2.1 |
2M |
2M |
1200 |
3000 |
8 |
閉環 |
|
86EBP111ALC-TK0 |
兩相 |
1.8 |
5 |
6 |
AC18-80
DC24-110 |
34 |
鍵5 |
2.6 |
2M |
2M |
1200 |
3000 |
14 |
閉環 |
|
86EBP149ALC-TK0 |
兩相 |
1.8 |
8.1 |
6 |
AC18-80
DC24-110 |
34 |
鍵5 |
4.1 |
2M |
2M |
1200 |
3000 |
14 |
閉環 |
|
86EBP159ALC-TK0 |
兩相 |
1.8 |
10 |
6 |
AC18-80
DC24-110 |
34 |
鍵5 |
4.6 |
2M |
2M |
1200 |
3000 |
14 |
閉環 |
|
86EBP181ALC-TK0 |
兩相 |
1.8 |
12.5 |
6 |
AC18-80
DC24-110 |
34 |
鍵4 |
5.5 |
2M |
2M |
1200 |
3000 |
14 |
閉環 |

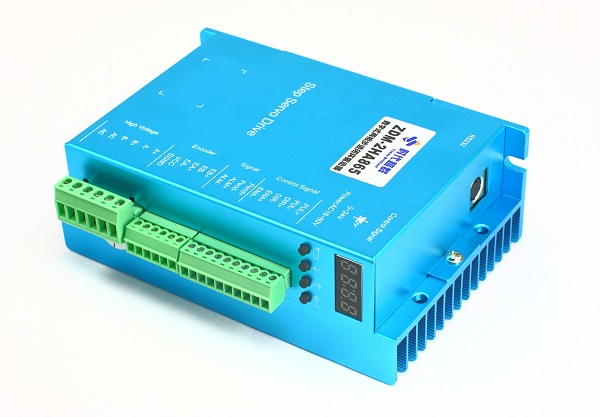

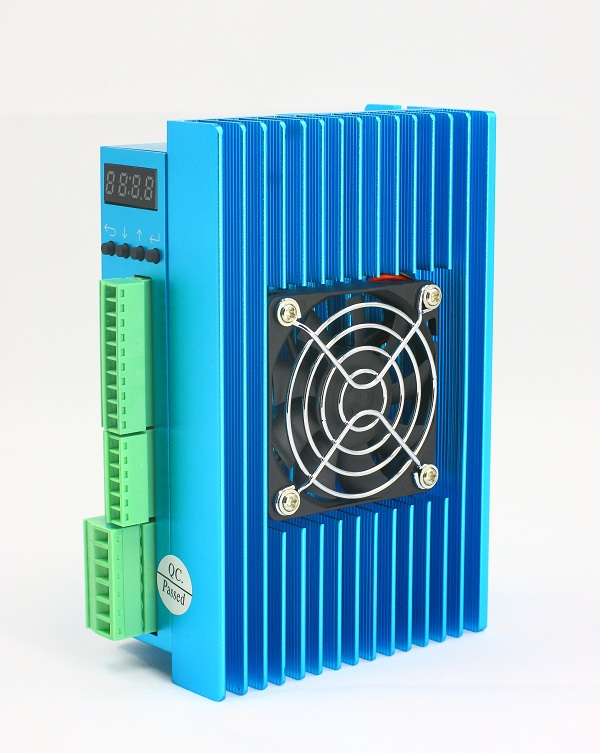

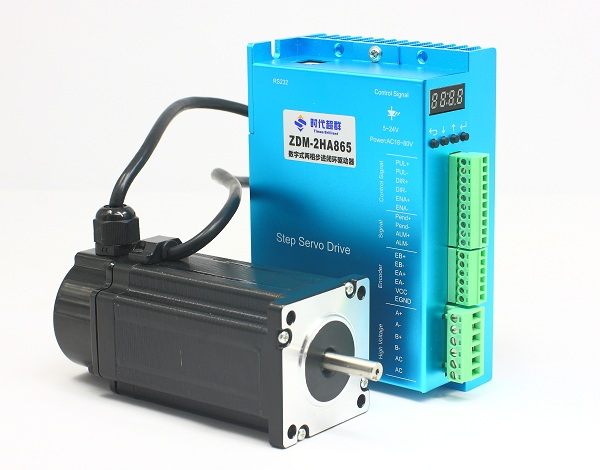

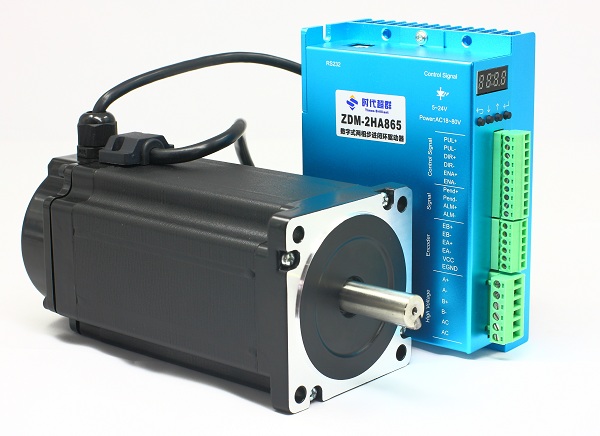

新一代 DSP 數字式步進閉環驅動器，采用先進的矢量型閉環控制技術，
****克服傳統開環步進電機丟步的問題，并且顯著提高步進電機的高速性能、
降低電機的發熱程度和減小電機的振動，進一步的提升設備的工作速度和精度，
降低設備的能耗。此外，在電機出現連續過載時，驅動器會輸出報警信號，具
有與交流伺服系統同樣的可靠性。適配的電機安裝尺寸與傳統的(57/60) 和86
系列步進電機完全兼容，傳統開環步進驅動方案可以做到無縫升級，并且成本
相對于傳統交流伺服系統的來講具有極高的成本優勢。
本驅動器適合于各種中小型自動化設備和儀器，例如：木工雕刻機、線束
加工機、激光切割機、高速繪圖儀、小型數控機床、自動化裝配設備等。在要
求噪音小、運行平穩、高速度響應的設備中應用效果特佳。
技術特點
u 采用全新32位電機控制專用DSP 芯片；
u 采用先進的矢量型閉環控制技術；
u LED數碼管顯示配按鍵操作，直觀明了，操作方便；
u 靜態電流和動態電流可以任意設置（0---8.2A 范圍內）；
u 可適配驅動(57/60) 和86系列混合式閉環步進電機；
u 光電隔離信號輸入/輸出；
u 脈沖響應頻率****可達200KHz；
u 提供16檔通用細分選擇，****256 細分（51200脈沖/轉）；
u 提供與各種脈沖源相匹配的電子齒輪（任意細分值）；
u 具有過流、過熱、過壓和跟蹤誤差超差等保護；
