THB6064H和TB6016H是在東芝主推芯片TB6560AHQ產品的工藝基礎上衍生出來的兩款兩相步進電機驅動芯片，配合簡單的外圍電路即可實現高性能、多細分、大電流的驅動電路，適合驅動57步進電機。
THB6064H主要參數和性能指標如下：
1、單芯片兩相正弦細分步進電機驅動
2、直接采用單脈沖和方向信號譯碼控制模式
3、采用高耐壓BiCD工藝，Ron=0.4Ω，（THB6016H的Ron=0.6Ω）
4、可實現正反轉控制
5、通過4位選擇8檔細分控制(1/2,1/8,1/10, 1/16, 1/20, 1/32, 1/40, 1/64 )
6、高輸出耐壓（VDss=50 V ）
7、高輸出電流（Iout=4.5 A）
8、HZIP25-P-1.27封裝（形狀和管腳的尺寸和TA8435、TB6560HQ、THB6016H一樣）
9、有輸出監視管腳(DOWN / ALERT)。
10、有復位和使能管腳
11、芯片內部有過熱保護（TSD）和過流檢測電路
原理圖：
封裝圖：

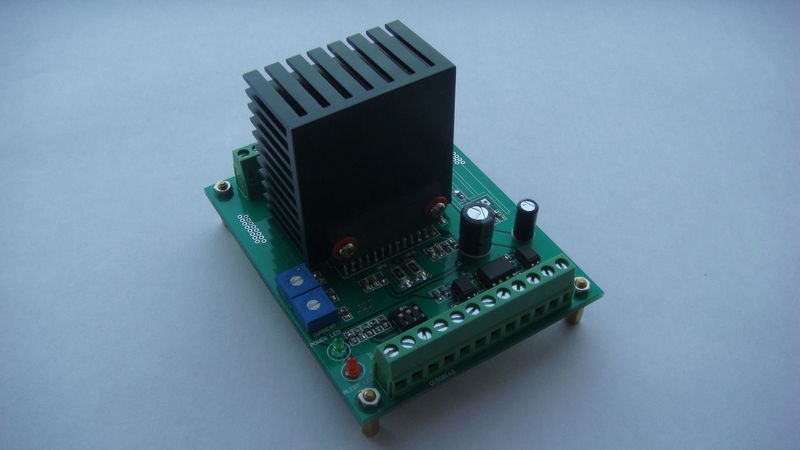

實物圖：
測試版圖：

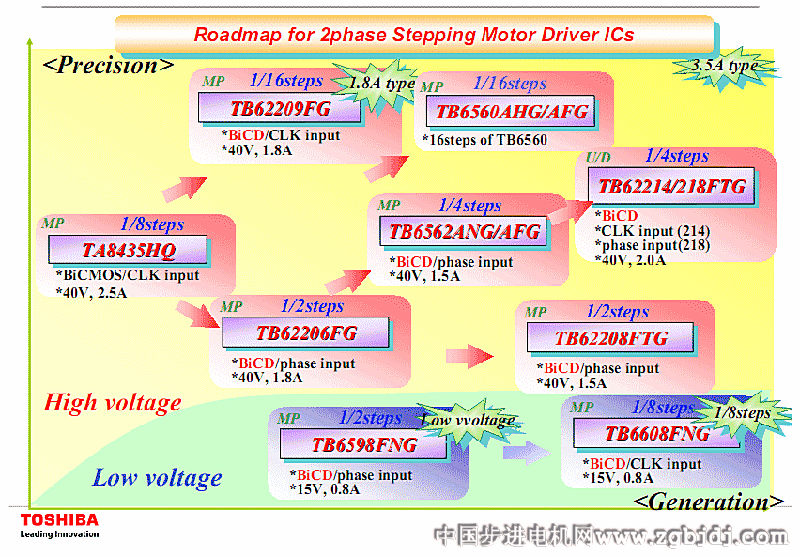

開發路徑和性能參考圖：

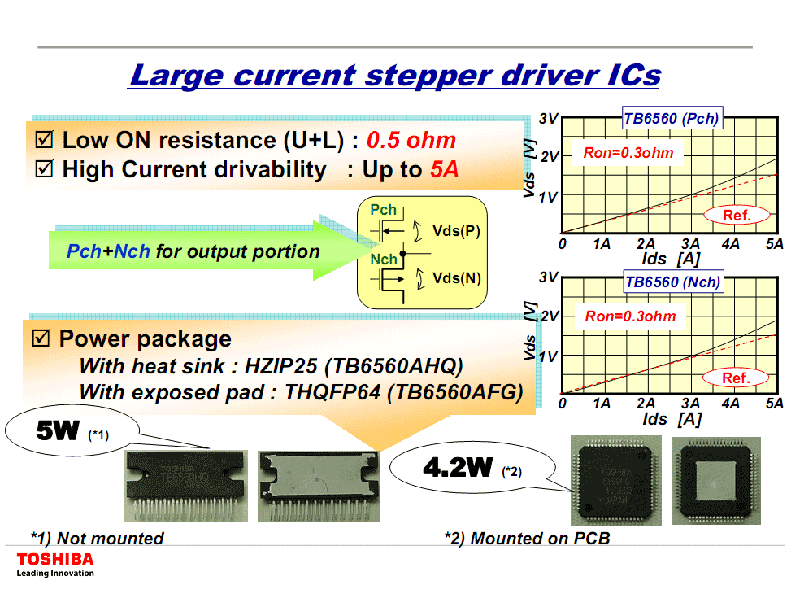

TB6560AHQ/AFG 大電流、低功耗驅動的指標如下圖：
| 綜合對比： |
TB6560AHQ |
THB6064H |
| 產地 |
東芝原廠 |
東芝代工 |
| 標稱峰值電流 |
3.5A |
4.5A |
| 實際使用****電流 |
3A |
3.2A |
| 峰值電壓 |
40V |
|
|
