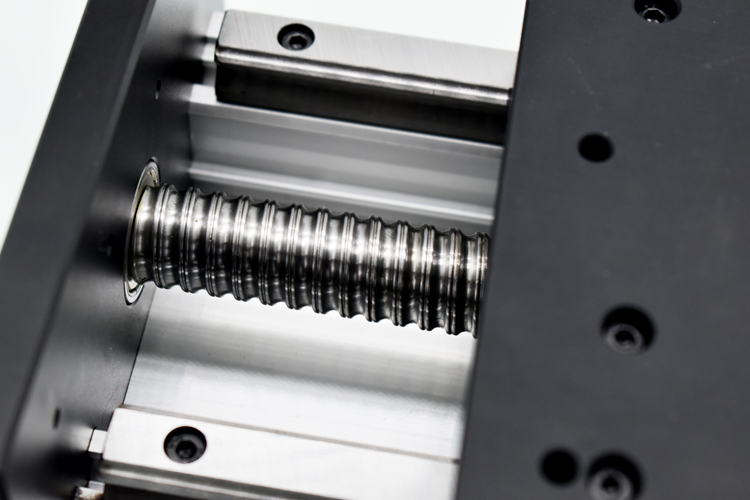

說到滾珠絲桿的選型，需要先來說一下它的常用參數，然后才能從這些參數下手，確定它的型號。 1、公稱直徑 即絲杠的外徑，常見規格有12、14、16、20、25、32、40、50、63、80、100、120，不過請注意，這些規格中，各廠家一般只備16~50的貨，也就是說，其他直徑大部分都是期貨（見單生產，貨期大約在30~60天之間，日系產品大約是2~2.5個月，歐美產品大約是3~4個月）。 公稱直徑和負載基本成正比，直徑越大的負載越大，具體數值可以查閱廠家產品樣本。這里只說明兩個概念：動額定負荷與靜額定負荷，前者指運動狀態下的額定軸向負載，后者是指靜止?fàn)顟B(tài)下的額定軸向負載。設計時參考前者即可。需要注意的是，額定負荷并非****負荷，實際負荷與額定負荷的比值越小，絲杠的理論壽命越高。推薦：直徑盡量選16~63。
2、導程 導程指的是絲桿旋轉一周，螺母直線運動的距離。常見的導程有（單位：mm）：2、4、5、6、8、10、16、20、25、32、40，跟導程有關系的參數是螺母運動速度和滾珠絲桿可提供的直線推力。 導程越大，相同轉速情況下，直線運動速度越快，具體的計算關系為： v=r*i v：螺母的移動速度（單位：mm/s） r：絲桿的旋轉速度（單位：r/s） i：導程（單位：mm） 導程和絲桿推力的關系： F=（2*π*T*n）/i F：絲桿推力（單位：N） T：電機提供的扭矩（單位N·m） n：傳動效率（滾珠絲桿的傳動效率一般為85%-95%） i：導程（這里的單位是m） 3、長度 長度有兩個概念，一個是全長，另一個是螺紋長度。有些廠家只計算全長，但有些廠家需要提供螺紋長度。螺紋長度中也有兩個部分，一個是螺紋全長，一個是有效行程。前者是指螺紋部分的總長度，后者是指螺母直線移動的理論****長度，螺紋長度=有效行程+螺母長度+設計裕量（如果需要安裝防護罩，還要考慮防護罩壓縮后的長度，一般按防護罩****長度的1／8計算）。 在設計繪圖時，絲杠的全長大致可以按照一下參數累加：絲杠全長=有效行程+螺母長度+設計余量+兩端支撐長度（軸承寬度+鎖緊螺母寬度+裕量）+動力輸入連接長度（如果使用聯軸器則大致是聯軸器長度的一半+裕量）。特別需要注意的是，如果你的長度超長（大于3米）或長徑比很大（大于70），****事先咨詢廠家銷售人員可否生產，總體的情況是，國內廠家常規品****長度3米，特殊品16米，國外廠家常規品6米，特殊品22米。當然不是說國內廠家就不能生產更長的，只是定制品的價格比較離譜。推薦：長度盡量選6米以下，超過的用齒輪齒條更劃算了。 4、螺母形式 各廠家的產品樣本上都會有很多種螺母形式，一般型號中的前幾個字母即表示螺母形式。按法蘭形式分大約有圓法蘭、單切邊法蘭、雙切邊法蘭和無法蘭幾種。按螺母長度分有單螺母和雙螺母（注意，單螺母和雙螺母沒有負載和剛性差異，這一點不要聽從廠家銷售人員的演說，單螺母和雙螺母的主要差異是后者可以調整預壓而前者不能，另外后者的價格和長度大致均是前者的2倍）。在安裝尺寸和性能允許的情況下，設計者在選用時應盡量選擇常規形式，以避免維護時備件的貨期問題。推薦：頻繁動作、高精度維持場合選雙螺母，其他場合選雙且邊單螺母。推薦：螺母形式盡量選內循環雙切邊法蘭單螺母。 5、精度 滾珠絲桿，按國內分類，精度等級有P1、P2、P3、P4、P5、P7、P10，日本、韓國，還有中國臺灣省采用JIS等級，即C0、C1、C2、C3、C5、C7、C10；歐洲國家的標準采用的是IT0，IT1， IT2，IT3，IT4，IT5，IT7，IT10。
|
