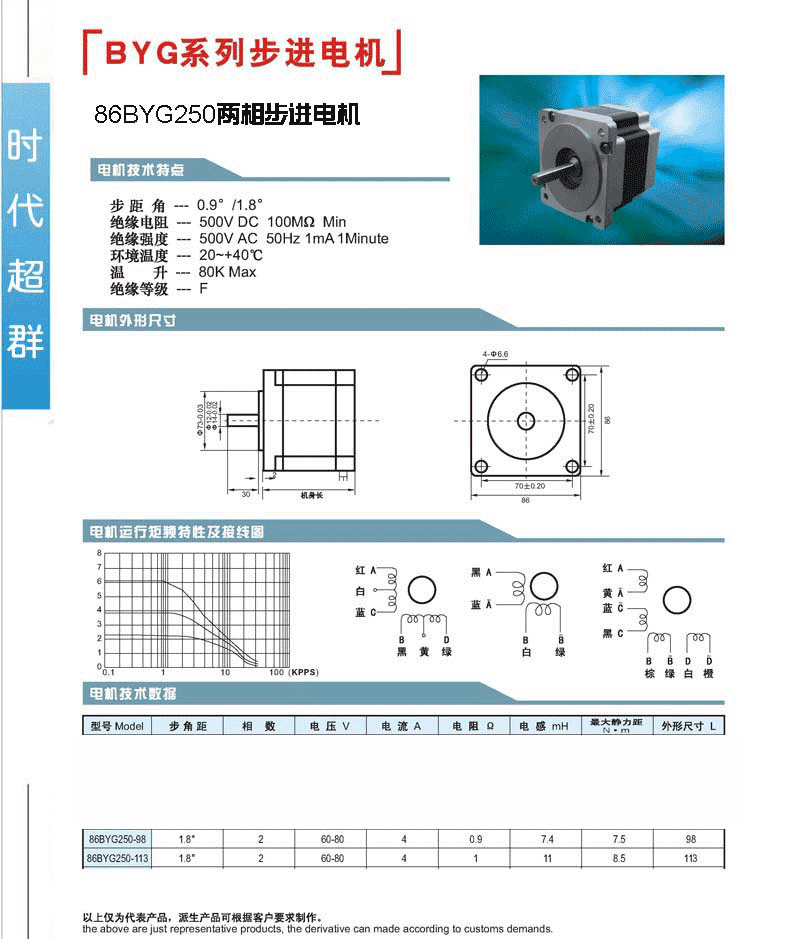

配套步進電機驅動器：
2hd8080a/b是一款性價比超高的110以下步進電機驅動器（2相，8a，80vdc或60vac）：

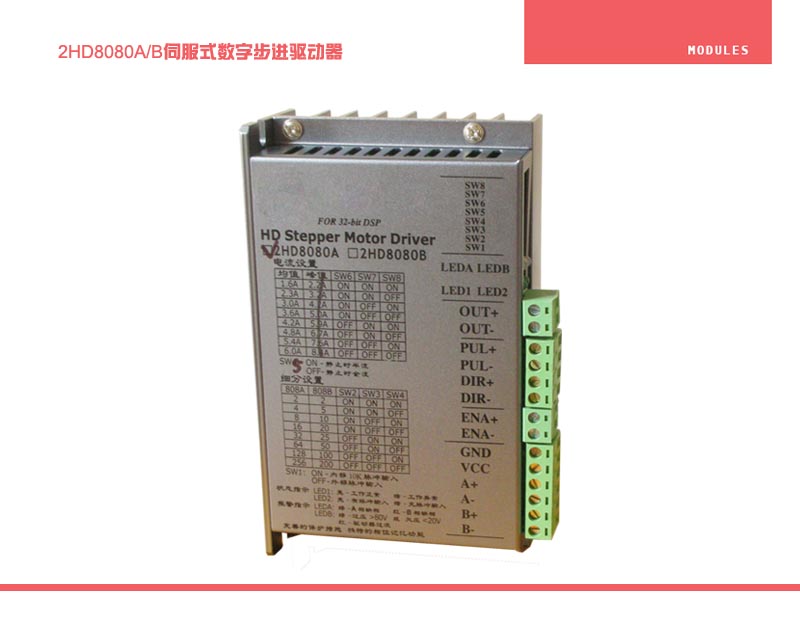

2hd8080a/b伺服式數字步進驅動器(8a，80vdc或60vac)
各項性能指標及價格大大優于m860步進電機驅動器
目錄
一、性能簡介…………………………………………………………………第1 頁
二、型號說明…………………………………………………………………第2 頁
三、特殊功能列表……………………………………………………………第2 頁
四、控制信號以功率信號接口說明…………………………………………第2 頁
五、撥碼開關設置……………………………………………………………第4 頁
六、狀態指示燈..……………………………………………………………第5 頁

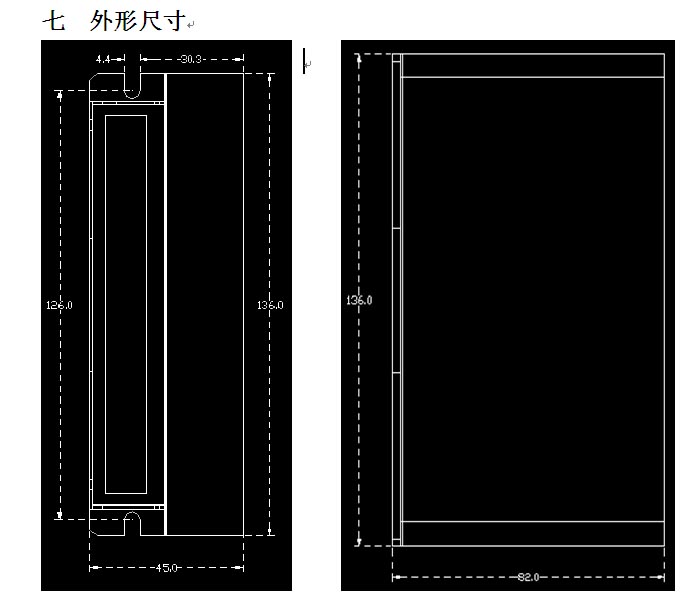

七、外形尺寸..………………………………………………………………第5 頁
八、驅動器使用注意事項……………………………………………………第6 頁
一、 性能簡介
高性能伺服式數字步進電機驅動器 2hd8080a/b系列 采用32bit數字處理器，引入控制理論中實時電流跟蹤控制，實現電流閉環。8路獨立的同相pwm無差拍輸出，獨立控制全橋的上下臂，電流控制更精確。同時加入200k的基頻，****消除次諧波，并加入電子阻尼技術以及實時矢量合成后的pwm輸出。使得電機的低頻、倍頻共振、高頻自激振動、電磁噪音較傳統開環驅動器有很大的改善。
2hd8080a/b系列驅動器有以下幾個顯著特點
1：實時矢量合成的8路獨立的同相pwm無差拍輸出，使得電機運行更平穩，噪聲更小。
2：電流閉環控制，可實現缺相保護，避免電機在缺相情況下繼續振動運行。
3：可擴展的位置閉環控制，預留編碼器接口，可實現誤差補償、堵轉保護。
4：獨特的斷電相位記憶功能，避免開機時電機尋找相位抖動。
5：輸入電壓dc可達80v，****峰值電流可達8a。
6：全方位的保護功能，使電機運行更安全可靠。
7：超高性能，超低價格，性價比****。
二、 型號說明
2 -- 兩相步進電機
hd -- 高性能數字驅動器
80 -- 供電電壓24v-80v
80 -- ****相電流8.0a
a/b --細分選擇類型
三、 特殊功能列表
|
功能 |
描述 |
|
相位記憶 |
在脈沖停止時記憶電機相位，驅動器重新上電時電機尋找該相位，避免上電時電機抖動 |
|
報警輸出 |
電機運行錯誤時除了指示燈信號并伴有io信號報警輸出 |
|
缺相保護 |
當電機缺相時，驅動器停止電機運行，防止電機缺相時抖動運行 |
|
內部脈沖 |
通過撥碼開關可選擇內部10k（可設置）脈沖輸入 |

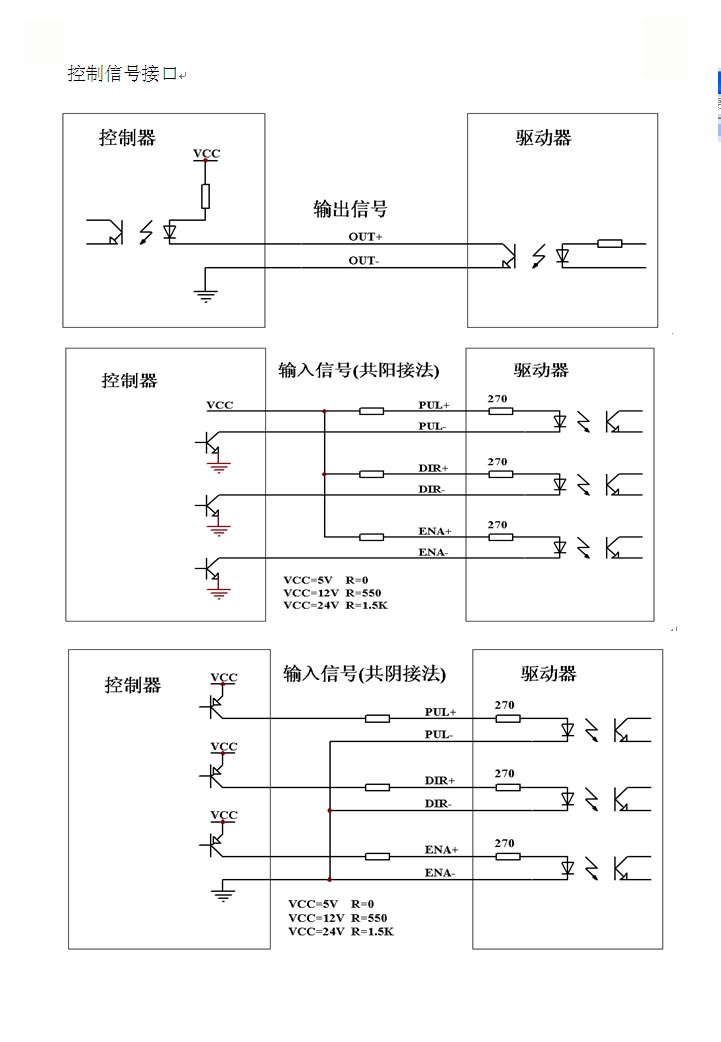

四 控制信號以功率信號接口說明
功率信號接口
|
gnd |
直流電源地 |
|
vcc |
直流電源正極（24v-80v）、ac24-60v |
|
a+ a- |
電機a相 |
|
b+ b- |
電機b相 |
五、 撥碼開關設置
|
電流選擇 |
sw6 |
sw7 |
sw8 |
|
1．6a |
on |
on |
on |
|
2．3a |
on |
on |
off |
|
3．0a |
on |
off |
on |
|
3．6a |
on |
off |
on |
|
4．2a |
off |
on |
on |
|
4．8a |
off |
on |
off |
|
5．4a |
off |
off |
on |
|
6．0a |
off |
off |
off |
sw4=on，靜止時半流； sw4=off，靜止時全流
|
2hd8080a |
2hd8080b |
sw2 |
sw3 |
sw4 |
|
2 |
2 |
on |
on |
on |
|
4 |
5 |
on |
on |
off |
|
8 |
10 |
on |
off |
on |
|
16 |
20 |
on |
off |
on |
|
32 |
25 |
off |
on |
on |
|
64 |
50 |
off |
on |
off |
|
128 |
100 |
off |
off |
on |
|
256 |
200 |
off |
off |
off |
sw1=on，內部10k脈沖輸入；sw1=off，外部脈沖輸入
六、狀態指示燈
狀態指示 led1: 亮-工作正常 暗-工作異常
led2: 亮-有脈沖輸入 暗-無脈沖輸入
報警指示 leda: 綠-電機a相缺相 紅-電機b相缺相
ledb: 綠-過壓>80v 或 欠壓<20v 紅-驅動器過流
請?jiān)敿?xì)閱讀本說明書后，再進行安裝連接。
本驅動器為直流電源供電，請確認電源正負極后上電
請勿帶電插拔電源以及電機線纜
請勿在驅動器內部混入鏍絲、金屬屑等導電性異物或可燃性異物
驅動器為功率電器，請保持工作環境的散熱通風
|
