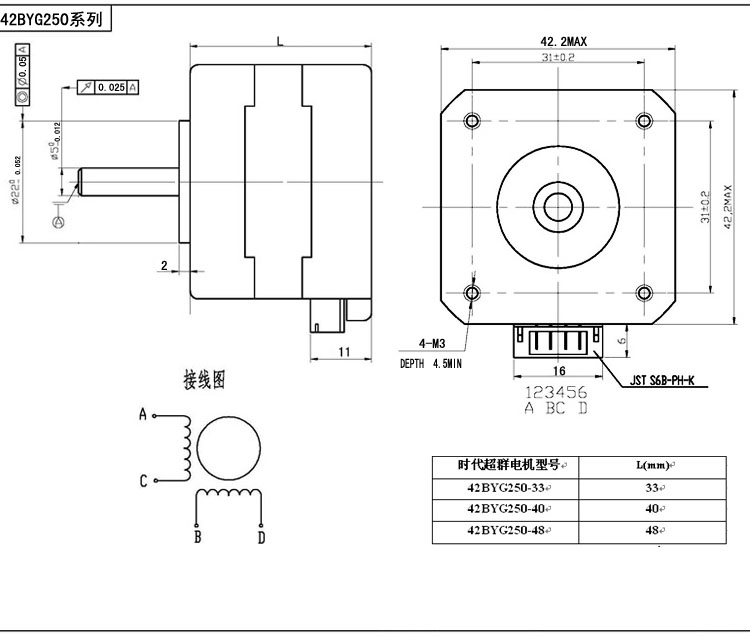

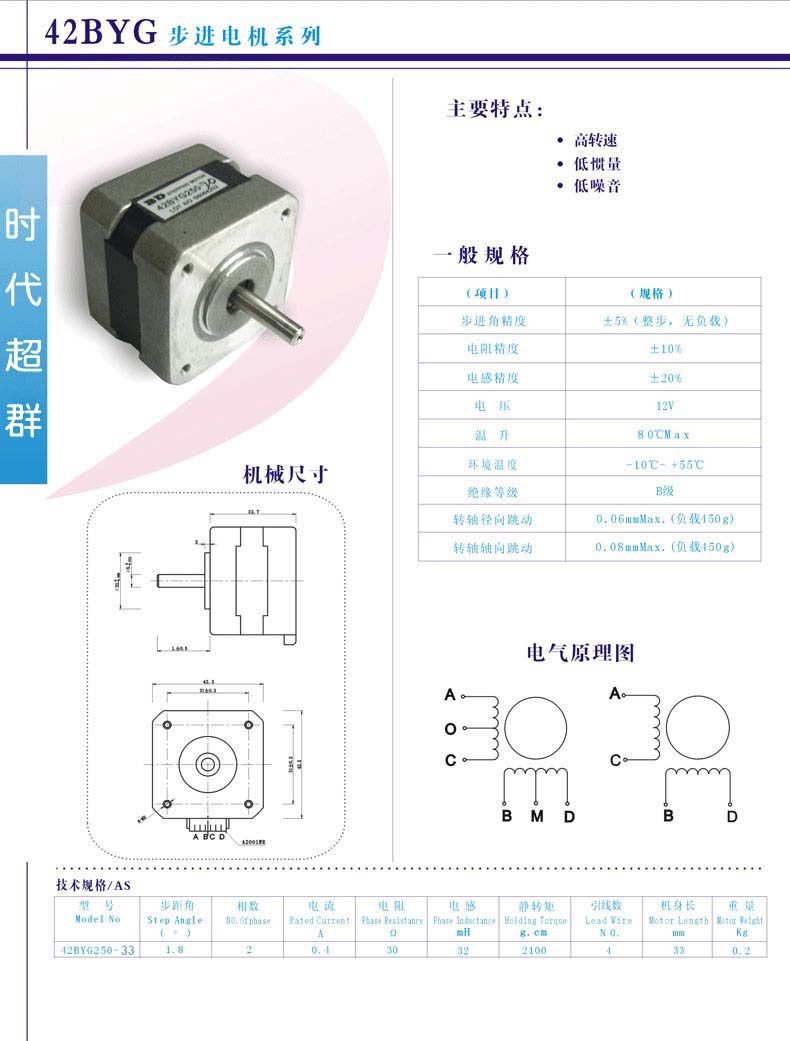

42byg250步進電機規格參數
1.使用范圍:
該規格書適用于42byg250混合式步進電動機.
2.類型和規格:
2.１ 驅動方式:恒流斬波驅動；
2.２ 勵磁方式:1-2相勵磁(兩相四拍運行).可正反向旋轉；
2.３ 轉向:按a-b-c-d-a順序通電,從軸伸端看c.w；
2.４ 額定電流(單相):0.4a dc；
2.５ 額定電壓:12v；
2.６ 步距角:1.8°；
2.７ 絕緣等級:b級絕緣；
3. 參數
3.1工作條件:環境溫度:-24～60℃;相對濕度: 90％max;安裝位置: 軸水平或垂直安裝；
3.2 試驗條件(以上參數在正常試驗大氣條件測定；
3.3 繞組直流電阻(20℃): 30ω±10％；
3.4 繞組電感: 32mh±20％；
3.5 定位轉矩: 11.8mn.m ref.；
3.6 保持轉矩(兩相同時通電): ≥210mn.m(i=0.4a)；
3.7 ****空載起動頻率: ≥2000pps；
3.8 ****空載運行頻率: ≥3000pps；
3.9 溫升(兩相同時通以額定電壓12v):﹤80 k；
3.10 步距角精度: 1.8°±0.09°；
3.11 轉動慣量: 38g.cm2 ；
3.12 重量: 0.20kg ref；
3.13 軸向間隙:≤0.08mm；
3.14 徑向間隙≤0.02mm；
3.15 軸伸徑向圖跳動:≤0.025mm；
3.16 安裝配合面垂直度:≤0.03mm；
3.17 安裝配合面同心度:≤0.05mm；
3.18 絕緣電阻
電機定子鐵芯與接線端子間冷態絕緣電阻應大于100mω( 用dc500v 兆歐表測量).；
3.19 介電強度
電機定子鐵芯與接線端子間應能承受ac600v/ls不擊穿, 泄漏電流小于1ma .
|
時代超群
步進電機型號 |
步距角
（°） |
電流
（a） |
電阻
（ω） |
電感
（mh） |
靜轉矩
（nm） |
相數 |
引線數
|
機身長
(mm) |
重量
（kg） |
|
42byg250-33 |
1.8 |
0.4 |
30 |
32 |
0.2 |
2 |
4 |
33 |
0.20 |
|
42byg250-40 |
1.8 |
0.4 |
30 |
32 |
0.33 |
2 |
4 |
40 |
0.28 |
|
42byg250-48 |
1.8 |
0.4 |
30 |
80 |
0.50 |
2 |
4 |
48 |
0.40 |
