39byg250步進電機規格參數
1. 使用范圍:
該規格書適用于39byg250混合式步進電動機.
2. 類型和規格:
2.1 驅動方式:恒流斬波驅動:
2.2 勵磁方式:1-2相勵磁(二相八拍運行).可正反向旋轉;
2.3 轉向:按a -b -c -d -a順序通電,從軸伸端看c.w;
2.4 額定電壓: dc 12v
2.5 步距角:1.8°;
2.6 絕緣等級: b級;
3. 參數
3.1工作條件:環境溫度: -24～50℃;相對濕度: 90％max;安裝位置: 軸水平或垂直安裝;
3.2 試驗條件(以上參數在正常試驗大氣條件測定);
3.3 定位轉矩: 11.8mn.m ref.;
3.4 保持轉矩(兩相同時通電): ≥120mn.m(i=0.46a);
3.5 ****空載起動頻率: ≥1500pps;
3.6 ****空載運行頻率: ≥2000pps;
3.7 溫升(兩相同時通以額定電壓12v):﹤80 k;
3.8 步距角精度: 1.8°±0.09°;
3.9 轉動慣量: 20g.cm2 ;
3.10 重量: 0.14kg ref;
3.11 軸向間隙:≤0.08mm;
3.12 徑向間隙≤0.02mm;
3.13 軸伸徑向圖跳動:≤0.025mm;
3.14 安裝配合面垂直度:≤0.03mm;
3.15 安裝配合面同心度:≤0.05mm;
3.16 絕緣電阻
電機定子鐵芯與接線端子間冷態絕緣電阻應大于100mω( 用dc500v 兆歐表測量).
3.17 介電強度
電機定子鐵芯與接線端子間應能承受ac600v/ls不擊穿, 泄漏電流小于1ma
39-250-22步進電機實物圖
39-250-34步進電機實物圖

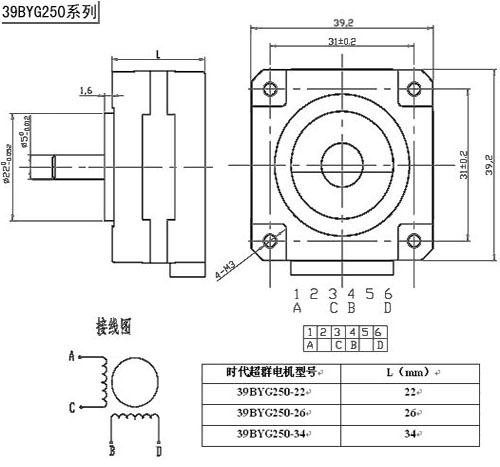

39-250-34步進電機尺寸圖
