產品介紹
類型和規格:
驅動方式:恒流斬波驅動；
勵磁方式:1-2相勵磁(兩相四拍運行).可正反向旋轉；
轉向:按A-B-C-D-A順序通電,從軸伸端看C.W；
額定電流(單相):0.4A DC；
額定電壓:12V；
步距角:1.8°；
絕緣等級:B級絕緣；
參數：
工作條件:環境溫度:-24～60℃;相對濕度: 90％MAX;
安裝位置: 軸水平或垂直安裝；
試驗條件(以上參數在正常試驗大氣條件測定；
繞組直流電阻(20℃): 30Ω±10％；
繞組電感: 32mH±20％；
定位轉矩: 11.8mN.m REF.；
持轉矩(兩相同時通電): ≥210mN.m(I=0.4A)；
****空載起動頻率: ≥2000pps；
****空載運行頻率: ≥3000pps；
溫升(兩相同時通以額定電壓12V):﹤80 K；
步距角精度: 1.8°±0.09°；
轉動慣量: 38g.cm2 ；
重量: 0.20Kg REF；
軸向間隙:≤0.08mm；
徑向間隙≤0.02mm；
軸伸徑向圖跳動:≤0.025mm；
安裝配合面垂直度:≤0.03mm；
安裝配合面同心度:≤0.05mm
絕緣電阻：電機定子鐵芯與接線端子間冷態絕緣電阻應大于100MΩ( 用DC500V 兆歐表測量).；
介電強度：電機定子鐵芯與接線端子間應能承受AC600V/lS不擊穿, 泄漏電流小于1mA .
電機外形尺寸及接線圖
42系列產品
|
型號 |
步距角
（°） |
電流
（A） |
電阻
（Ω） |
電感
（mH） |
靜轉矩
（nm） |
相數 |
引線數
|
機身長
(mm) |
重量
（kg） |
|

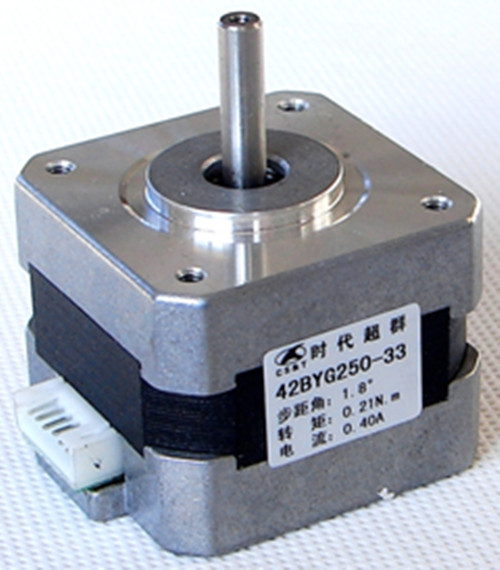

42BYG250-33 |
1.8 |
0.4 |
30 |
32 |
0.2 |
2 |
4 |
33 |
0.20 |
|
42BYG250-40 |
1.8 |
0.4 |
30 |
32 |
0.33 |
2 |
4 |
40 |
0.28 |
|
42BYG250-48 |
1.8 |
0.4 |
30 |
80 |
0.50 |
2 |
4 |
48 |
0.40 |
配套驅動器：ZD6209-V2
