產品介紹
類型和規格
驅動方式:恒流斬波驅動；
勵磁方式:1-2相勵磁(兩相八拍運行).可正反向旋轉；
轉向:按A-AB-B-BC-C-CD-D-DA-A順序通電,從軸伸端看C.W；
額定電流(單相):0.6A/ DC；
額定電壓:7.2V/DC；
步距角:1.8°/0.9°；
絕緣等級； B級絕緣；
參數
工作條件:環境溫度；-24～60℃;相對濕度: 90％MAX；安裝位置: 軸水平或垂直安裝；
試驗條件(以上參數在正常試驗大氣條件測定)
繞組直流電阻(20℃)： 12.5Ω±10％；
繞組電感： 40mH±20％ REF；
定位轉矩： 40mN.m REF；
保持轉矩(兩相同時通電)：≥700mN.m(I=0.6A)
****空載起動頻率； ≥1500pps
****空載運行頻率： ≥2500pps
溫升(兩相同時通以額定電壓7.2V)；﹤80 K
步距角精度； 1.8°±0.09°
轉動慣量； 220g.cm2
重量； 0.60Kg/PC REF
軸向間隙；≤0.08mm
徑向間隙≤0.02mm
軸伸徑向圖跳動:≤0.025mm
安裝配合面垂直度:≤0.03mm
安裝配合面同心度:≤0.05mm
絕緣電阻：電機定子鐵芯與接線端子間冷態絕緣電阻應大于50MΩ( 用DC500V 兆歐表測量).
介電強度：電機定子鐵芯與接線端子間應能承受AC600V/lS不擊穿, 泄漏電流小于1mA .

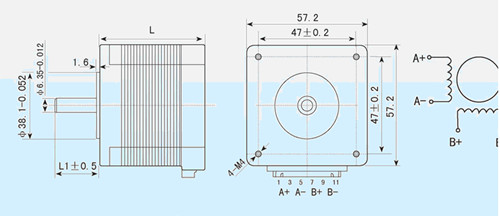

電機外形尺寸及接線圖

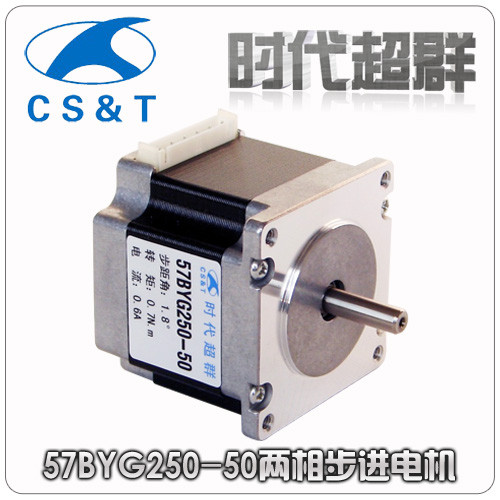

57系列產品
配套驅動器：ZD-6560系列
