產品介紹
類型和規格
驅動方式:恒流斬波驅動；
勵磁方式:1-2相勵磁(兩相八拍運行).可正反向旋轉；
轉向:按a-ab-b-bc-c-cd-d-da-a順序通電,從軸伸端看c.w；
額定電流(單相):0.6a/ dc；
額定電壓:7.2v/dc；
步距角:1.8°/0.9°；
絕緣等級； b級絕緣；
參數
工作條件:環境溫度；-24～60℃;相對濕度: 90％max；安裝位置: 軸水平或垂直安裝；
試驗條件(以上參數在正常試驗大氣條件測定)
繞組直流電阻(20℃)： 12.5ω±10％；
繞組電感： 40mh±20％ ref；
定位轉矩： 40mn.m ref；
保持轉矩(兩相同時通電)：≥700mn.m(i=0.6a)
****空載起動頻率； ≥1500pps
****空載運行頻率： ≥2500pps
溫升(兩相同時通以額定電壓7.2v)；﹤80 k
步距角精度； 1.8°±0.09°
轉動慣量； 220g.cm2
重量； 0.60kg/pc ref
軸向間隙；≤0.08mm
徑向間隙≤0.02mm
軸伸徑向圖跳動:≤0.025mm
安裝配合面垂直度:≤0.03mm
安裝配合面同心度:≤0.05mm
絕緣電阻：電機定子鐵芯與接線端子間冷態絕緣電阻應大于50mω( 用dc500v 兆歐表測量).
介電強度：電機定子鐵芯與接線端子間應能承受ac600v/ls不擊穿, 泄漏電流小于1ma .

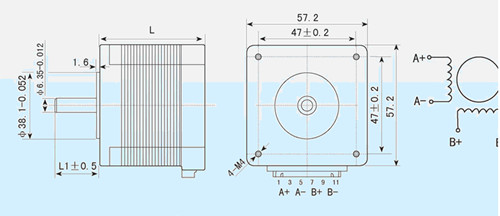

電機外形尺寸及接線圖

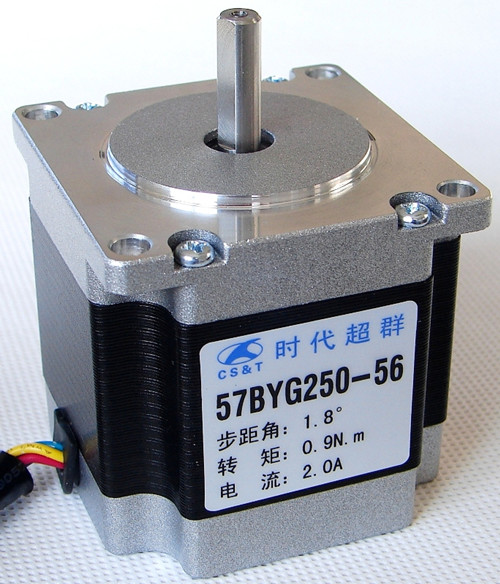

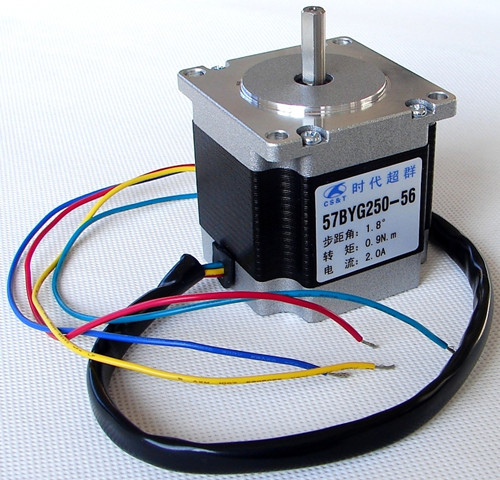

57系列產品
|
步進電機型號 |
步距角（°） |
電流 |
電阻
（ω） |
電感
（mh） |
靜轉矩
（nm） |
相數 |
軸徑
|
機身長 |
重量
（kg） |
|
|
|
|
|
|
|
|
|
|
0.5 |
|
|
|
|
|
|
|
|
|
|
0.75 |
|
|
|
|
|
|
|
|
|
|
|
