86byg250-113 兩相步進電機 ，二相四線 步距角1.8° 轉矩 8.5nm 電流 ：4a
一般規格:
步距角：1.8°
工作電壓：24v
溫升：80k max
環境溫度：-20℃--+50℃
絕緣等級：b級
絕緣電阻：500vdc100mω min
絕緣強度：500vac50hz1ma min
外形/ 電氣原理圖
技術數據
以上僅為常規產品， 可根據客戶需要定做各種尺寸的派生產品
 0a/b是一款性價比超高的110以下步進電機驅動器（2相，8a，80vdc或48vac）：
一、 性能簡介
高性能伺服式數字步進電機驅動器2hd8080a/b系列采用32bit數字處理器，引入控制理論中實時電流跟蹤控制，實現電流閉環。8路獨立的同相pwm無差拍輸出，獨立控制全橋的上下臂，電流控制更精確。同時加入200k的基頻，****消除次諧波，并加入電子阻尼技術以及實時矢量合成后的pwm輸出。使得電機的低頻、倍頻共振、高頻自激振動、電磁噪音較傳統開環驅動器有很大的改善。
2hd8080a/b系列驅動器有以下幾個顯著特點
1、實時矢量合成的8路獨立的同相pwm無差拍輸出，使得電機運行更平穩，噪聲更小。
2、電流閉環控制，可實現缺相保護，避免電機在缺相情況下繼續振動運行。
3、可擴展的位置閉環控制，預留編碼器接口，可實現誤差補償、堵轉保護。
4、獨特的斷電相位記憶功能，避免開機時電機尋找相位抖動。
5、交、直流輸入電壓，dc可達80v、ac可達48v，****峰值電流可達8a。
6、全方位的保護功能，使電機運行更安全可靠。
7、超高性能，超低價格，性價比****。 二、 型號說明

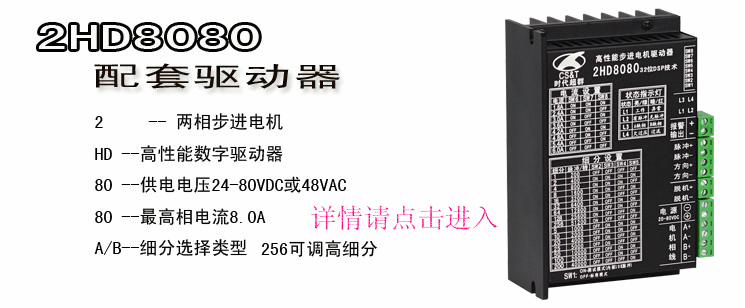

2 -- 兩相步進電機
hd --高性能數字驅動器
80 --供電電壓24-80vdc或48vac
80 --****相電流8.0a
a/b--細分選擇類型
2hd8080驅動器 說明書
