一、 系統特點:
1、 控制軸數：單軸；
2、 指令特點：任意可編程（可實現各種復雜運行：定位控制
和非定位控制）；
3、 ****輸出頻率：40khz(特別適合控制細分驅動器)；
4、 輸出頻率分辨率：1hz
5、 編程條數：****99條；
6、 輸入點：6個（光電隔離）；
7、 輸出點：3個（光電隔離）；
8、 一次連續位移范圍：-7999999~+7999999；
9、 工作狀態：自動運行狀態、手動運行狀態、程序編輯狀態、
參數設定狀態；
10、 升降曲線：2條（****化）；
11、 顯示功能位數：8位數碼管顯示，手動/自動狀態顯示、運行/停止
狀態顯示、步數/計數值/程序顯示、編輯程序，參數顯示、輸入/
輸出狀態顯示、cp脈沖和方向顯示；
12、 自動運行功能：可編程，通過面板按鍵和加在端子的電平可控制自動運行的啟動和停止等操作；
13、 手動運行功能：可調整位置（手動的點動速度和點動步數可設定）；
14、 參數設定功能：可設定起跳頻率、升降速曲線、反向間隙、
手動長度、手動速度、中斷跳轉行號和回零速度；
15、 程序編輯功能：可任意插入、刪除和修改程序。具有跳轉行號、數據判零、語句條數超長和超短的判錯功能；
16、 回零點功能：可雙向自動回到零點；
17、 編程指令：共14條指令；
18、 外操作功能：通過參數設定和編程，在a操作和b操作端子上
|
啟動 |
|
cp |
|
停止 |
dir |
|
a操作 |
opto |
|
b操作 |
輸出1 |
|
輸入1 |
輸出2 |
|
輸入2 |
輸出3 |
|
com+ |
~220v |
|
com- |
~220v |
加開關可執行外部中斷操作；
19、電源：ac220v（電源誤差不大于15）

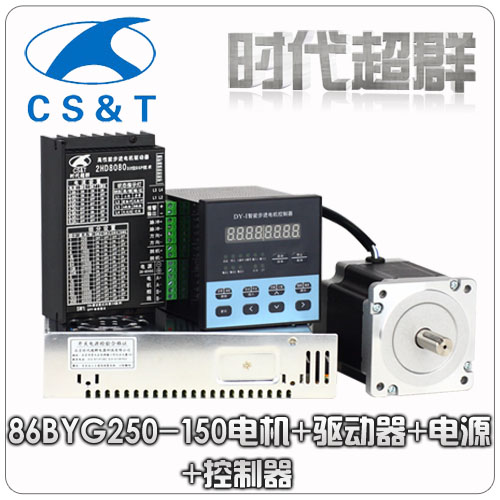

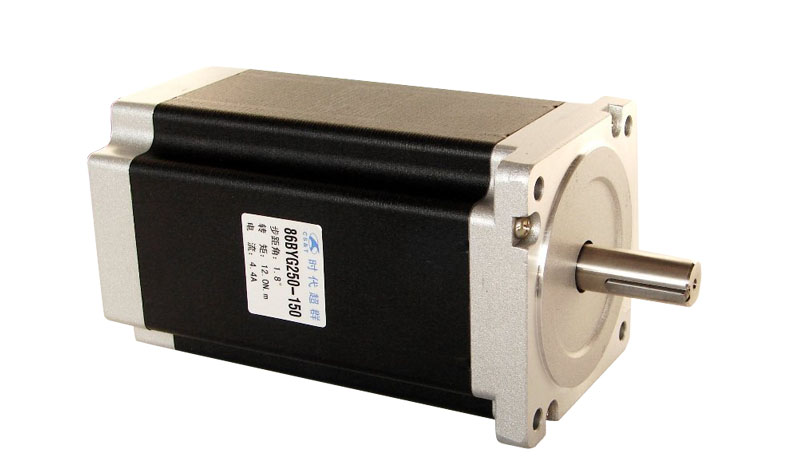

86byg250-150步進電機 （12nm，四線，4a 大量現貨銷售）
 一般規格:
步距角：1.8°
工作電壓：24v
溫升：80k max
環境溫度：-20℃--+50℃
絕緣等級：b級
絕緣電阻：500vdc100mω min
絕緣強度：500vac50hz1ma min
外形/ 電氣原理圖

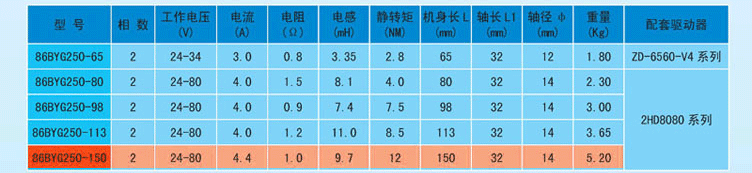

技術數據
以上僅為常規產品， 可根據客戶需要定做各種尺寸的派生產品
 2hd8080a/b是一款性價比超高的110以下步進電機驅動器（2相，8a，80vdc或48vac）：
一、 性能簡介
高性能伺服式數字步進電機驅動器2hd8080a/b系列采用32bit數字處理器，引入控制理論中實時電流跟蹤控制，實現電流閉環。8路獨立的同相pwm無差拍輸出，獨立控制全橋的上下臂，電流控制更精確。同時加入200k的基頻，****消除次諧波，并加入電子阻尼技術以及實時矢量合成后的pwm輸出。使得電機的低頻、倍頻共振、高頻自激振動、電磁噪音較傳統開環驅動器有很大的改善。
2hd8080a/b系列驅動器有以下幾個顯著特點
1、實時矢量合成的8路獨立的同相pwm無差拍輸出，使得電機運行更平穩，噪聲更小。
2、電流閉環控制，可實現缺相保護，避免電機在缺相情況下繼續振動運行。
3、可擴展的位置閉環控制，預留編碼器接口，可實現誤差補償、堵轉保護。
4、獨特的斷電相位記憶功能，避免開機時電機尋找相位抖動。
5、交、直流輸入電壓，dc可達80v、ac可達48v，****峰值電流可達8a。
6、全方位的保護功能，使電機運行更安全可靠。
7、超高性能，超低價格，性價比****。 二、 型號說明
2 -- 兩相步進電機
hd --高性能數字驅動器
80 --供電電壓24-80vdc或48vac
80 --****相電流8.0a
a/b--細分選擇類型
2hd8080驅動器說明書
