35減速電機
配套驅動器 ZD-6209-V2

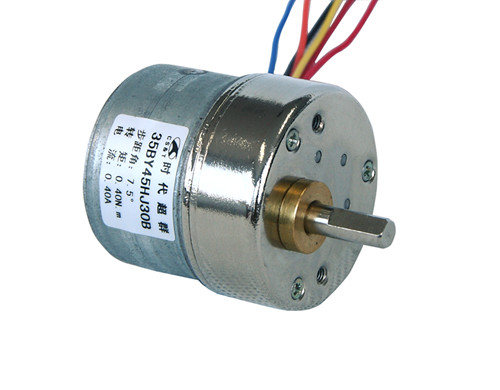

電機性能介紹
35BYG2/4相步進電機，接受數字控制信號，并轉換為與之相對應的角位移或直線位移，可對被控制對象進行精確控制。
它使用12V直流電源，安全可靠。經過1：30的減速后，力矩大、轉速平穩、噪音小，是控制用電機換代的理想選擇。
|
型號 |
相數 |
步角距 |
電壓（V) |
電阻Ω |
啟動轉矩 |
減速比 |
|
35BYG48HJ30B |
2/4 |
7.5° |
12 |
30 |
40N.CM |
1：30 |
機身長40mm,軸臺長3mm,軸長是15mm，機身直徑39mm，軸徑5mm

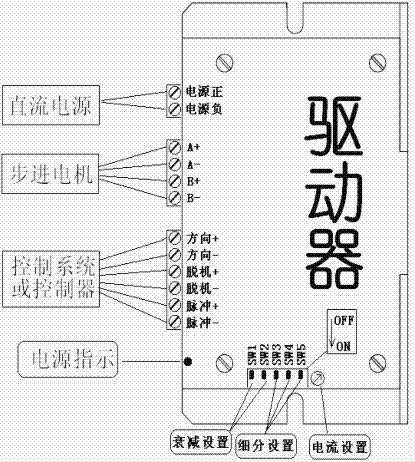

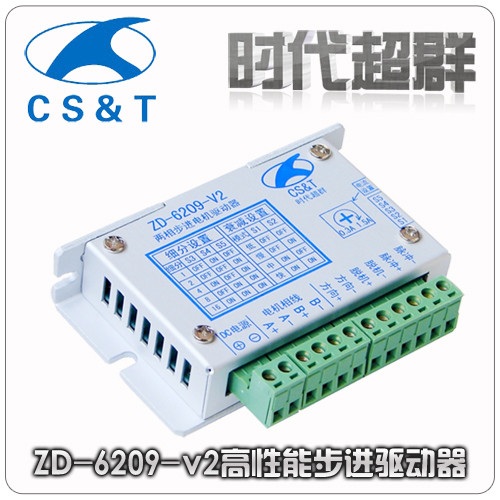

ZD-6209-V2
產品特點
l 高集成度高可靠性
l 接口采用超高速光耦隔離
l 抗高頻干擾能力強
l ****輸入電壓：DC 40V(峰值)
主要功能
l 整步、半步、四細分、八細分、十六細分可調
l 輸出電流線性可調
l 過熱自動保護
l 自動半流鎖定
l 衰減4檔可調
l 支持脫機、使能、鎖定等功能
工作條件
|
項目 |
最小 |
額定 |
**** |
單位 |
|
環境溫度 |
-30 |
|
80 |
℃ |
|
輸入電壓(DC) |
8 |
24 |
32 |
V |
|
輸入頻率 |
0 |
|
16000 |
Hz |
|
輸出電流 |
0.3 |
|
1.5 |
A |
|
接口電壓 |
H |
4.5 |
5 |
5.5 |
V |
|
L |
0 |
0 |
0.5 |
V |
細分設置
|
細分 |
SW3 |
SW4 |
SW5 |
|
1 |
OFF |
ON |
OFF |
|
2 |
OFF |
OFF |
ON |
|
4 |
ON |
OFF |
ON |
|
8 |
OFF |
ON |
ON |
|
16 |
ON |
ON |
ON |
電流設置
此驅動器內置電流調節旋鈕。順時針旋轉旋鈕，實現輸出電流0.3A-1.5A線性調節。
衰減設置
|
模式 |
SW2 |
SW1 |
|
低 |
OFF |
OFF |
|
慢 |
OFF |
ON |
|
中 |
ON |
OFF |
|
快 |
ON |
ON |
