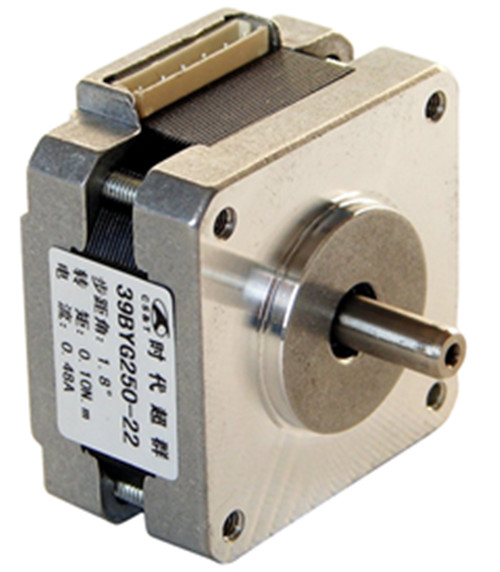

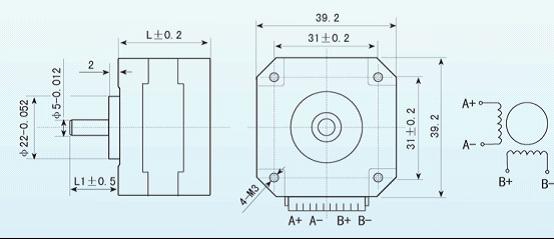

步進電機39byg250-22
類型和規格:
驅動方式: 恒流斬波驅動:
勵磁方式: 1-2相勵磁(二相八拍運行).可正反向旋轉
轉向: 按a -b -c -d -a順序通電,從軸伸端看c.w
額定電壓: dc 12v
步距角: 1.8°
絕緣等級: b級;
參數
工作條件: 環境溫度: -24～50℃;相對濕度: 90％max;安裝位置: 軸水平或垂直安裝;
試驗條件(以上參數在正常試驗大氣條件測定)；
定位轉矩: 11.8mn.m ref.；
保持轉矩(兩相同時通電): ≥120mn.m(i=0.46a)；
****空載起動頻率: ≥1500pps;
****空載運行頻率: ≥2000pps;
溫升(兩相同時通以額定電壓12v):﹤80 k;
步距角精度: 1.8°±0.09°;
轉動慣量: 20g.cm2;
重量: 0.14kg ref;
軸向間隙: ≤0.08mm;
徑向間隙：≤0.02mm;
軸伸徑向圖跳動: ≤0.025mm;
安裝配合面垂直度:≤0.03mm;
安裝配合面同心度:≤0.05mm;
絕緣電阻： 電機定子鐵芯與接線端子間冷態絕緣電阻應大于100mω( 用dc500v 兆歐表測量).
介電強度： 電機定子鐵芯與接線端子間應能承受ac600v/ls不擊穿, 泄漏電流小于1ma

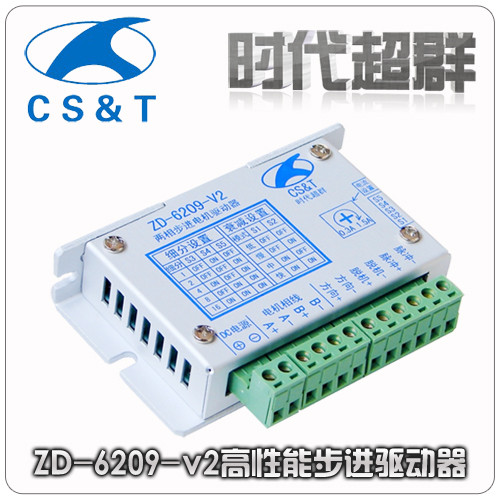

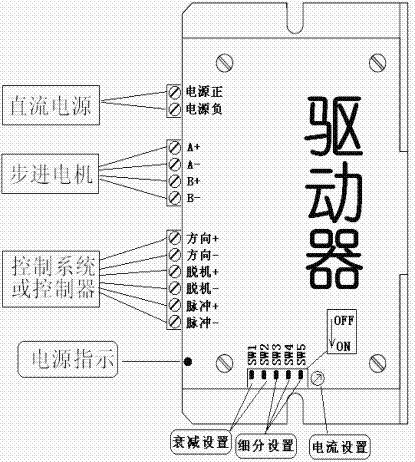

配套驅動器 zd6209-v2
產品特點
l 高集成度高可靠性
l 接口采用超高速光耦隔離
l 抗高頻干擾能力強
l ****輸入電壓：dc 40v(峰值)
主要功能
l 整步、半步、四細分、八細分、十六細分可調
l 輸出電流線性可調
l 過熱自動保護
l 自動半流鎖定
l 衰減4檔可調
l 支持脫機、使能、鎖定等功能
工作條件
|
項目 |
最小 |
額定 |
**** |
單位 |
|
環境溫度 |
-30 |
|
80 |
℃ |
|
輸入電壓 |
8 |
24 |
32 |
v |
|
輸入頻率 |
0 |
|
16000 |
hz |
|
輸出電流 |
0.3 |
|
1.5 |
a |
|
接口電壓 |
h |
4.5 |
5 |
5.5 |
v |
|
l |
0 |
0 |
0.5 |
v |
細分設置
|
細分 |
,,
sw3 |
sw4 |
sw5 |
|
1 |
off |
on |
off |
|
2 |
off |
off |
on |
|
4 |
on |
off |
on |
|
8 |
off |
on |
on |
|
16 |
on |
on |
on |
電流設置
此驅動器內置電流調節旋鈕。順時針旋轉旋鈕，實現輸出電流0.3a-1.5a線性調節。
衰減設置
|
模式 |
sw2 |
sw1 |
|
低 |
off |
off |
|
慢 |
off |
on |
|
中 |
on |
off |
|
快 |
on |
on |
39系類步進電機
|
型號 |
相數 |
電流
(a) |
電阻
（ω） |
電感
（mh) |
凈轉矩
（nm） |
機身長
（mm） |
軸長
(mm) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
zd-6209系列
|
步進驅動器型號 |
電流 |
電壓 |
細分 |
配套電機 |
|
zd-6209-v2 |
1.5 |
34 |
16 |
57以下步進電機 |
|
zd-6209-v2c |
1.5 |
34 |
16 |
57以下步進電機 |
