步進電機 57BYG250-50
工作條件:環境溫度；-24～60℃;相對濕度: 90％MAX；安裝位置: 軸水平或垂直安裝；
試驗條件(以上參數在正常試驗大氣條件測定)
繞組直流電阻(20℃)： 12.5Ω±10％；
繞組電感： 40mH±20％ REF；
定位轉矩： 40mN.m REF；
保持轉矩(兩相同時通電)：≥700mN.m(I=0.6A)
****空載起動頻率； ≥1500pps
****空載運行頻率： ≥2500pps
溫升(兩相同時通以額定電壓7.2V)；﹤80 K
步距角精度； 1.8°±0.09°
轉動慣量； 220g.cm2
重量； 0.60Kg/PC REF
軸向間隙；≤0.08mm
徑向間隙≤0.02mm
軸伸徑向圖跳動:≤0.025mm
安裝配合面垂直度:≤0.03mm
安裝配合面同心度:≤0.05mm
絕緣電阻：電機定子鐵芯與接線端子間冷態絕緣電阻應大于50MΩ( 用DC500V 兆歐表測量).
介電強度：電機定子鐵芯與接線端子間應能承受AC600V/lS不擊穿, 泄漏電流小于1mA .

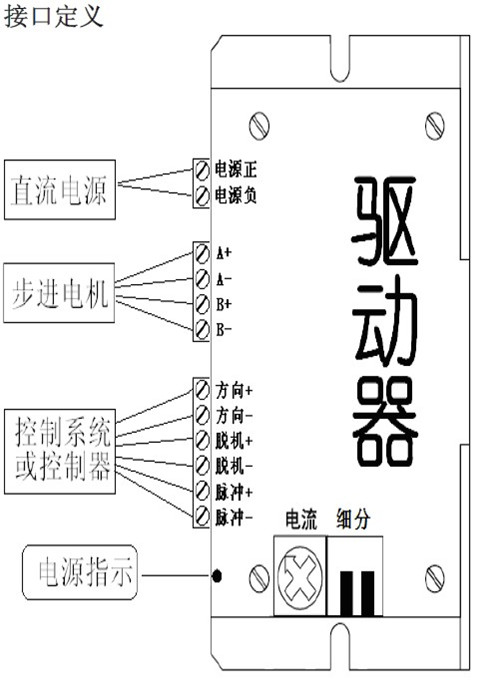

配套驅動器 ZD-6560-V3（2.5A，34V，16細分）
產品特點
l 高集成度高可靠性
l 接口采用超高速光耦隔離
l 抗高頻干擾能力強
l ****輸入電壓：DC 40V(峰值)
l ****驅動電流3.5A(峰值)
主要功能
l 整步、二細分、八細分、十六細分可調
l 輸出電流4檔可調
l 過熱自動保護
l 自動半流鎖定
l 衰減4檔可調
l 支持脫機、使能、鎖定等功能
工作條件
|
項目 |
最小 |
額定 |
**** |
單位 |
|
環境溫度 |
-30 |
|
80 |
℃ |
|
輸入電壓(DC) |
7 |
24 |
32 |
V |
|
輸入頻率 |
0 |
|
16000 |
Hz |
|
輸出電流 |
0.5 |
|
2.5 |
A |
|
接口電壓 |
H |
4.5 |
5 |
5.5 |
V |
|
L |
0 |
0 |
0.5 |
V |
57系列產品
配套驅動器：ZD-6560系列
