二、實驗內容：
1、開關電源35W12V接步進電機39BYG250-22與步進驅動器ZD-6209-V2C（自帶內部調速功能）
2、開關電源35W24V接步進電機39BYG250-22與步進驅動器ZD-6209-V2C（自帶內部調速功能）
3、用轉速表測試電機轉速

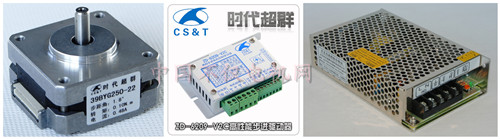

三、實驗所用物品
步進電機39BYG250-22(0.1NM，12V，0.48A)
步進驅動器 ZD-6209-V2C(0.3-1.5A 1,2,4,8，16細分可調,自帶內部調速功能）
開關電源：S-35W-12V/S-35W-24V
四、實驗結果：
1、電壓12V時：
當電流0.4A 1細分的時候****空載轉速：350轉/分
當電流0.4A 2細分的時候****空載轉速：600轉/分
當電流0.4A 4細分的時候****空載轉速：630轉/分
當電流0.4A 8細分的時候****空載轉速：410轉/分
當電流0.4A 16細分的時候****空載轉速：350轉/分
2、電壓24V時：
當電流0.4A 1細分的時候****空載轉速：600轉/分
當電流0.4A 2細分的時候****空載轉速：1100轉/分
當電流0.4A 4細分的時候****空載轉速：850轉/分
當電流0.4A 8細分的時候****空載轉速：740轉/分
當電流0.4A 16細分的時候****空載轉速：370轉/分
