實際上機測驗，會告訴我們，最合適的細分?jǐn)?shù)：
提出問題：步進電機28BYG250-34搭配ZD-6209改如何選定合適的細分?jǐn)?shù)？

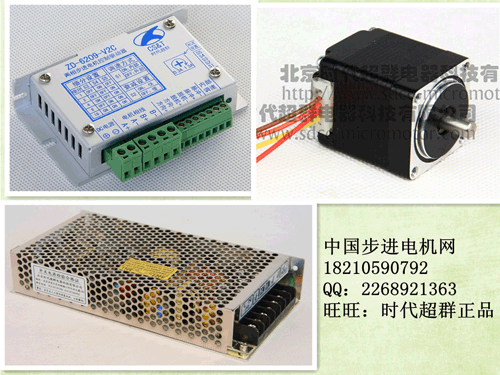

實驗材料：步進電機28BYG250-34+步進驅動器ZD-6209-V2C+開關電源S-25
-12/轉速表
實驗參數：步進電機28BYG250-34的額定電流為0.75A；
步進驅動器ZD-6209的電流為0.3-1.5A細分有1、2、4、8、16；
開關電源S-25-12，功率為25W，電壓12V；
我們將使用12V電源，把驅動器的電流設置在電機額定電流，細分分別設置，得到****空載轉速，形成數據對比，展開討論。
實驗步驟：

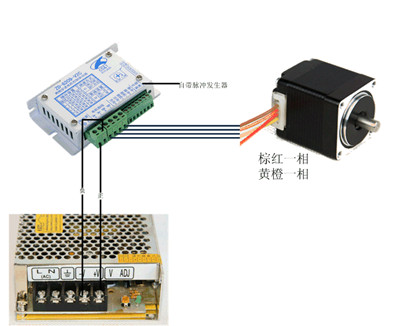

A：將線連接好，電機相線正確連接驅動器，電源正負極切勿接反！
B、將步進驅動器ZD-6209-V2C的電流設定在0.75A恒定不變!
C、分別測試電機在1、2、4、8、16時的****空載轉速！并記錄！
D、得出數據，對比得出結論！
理論數據（假設脈沖頻率為20K時）
|
28BYG250-34+ZD-609-V2C+S-25-12 |
|
電流 |
細分 |
****空載轉速rpm |
|
075A |
1 |
6000 |
|
075A |
2 |
3000 |
|
075A |
4 |
1500 |
|
0.75A |
8 |
750 |
|
075A |
16 |
375 |
實際測量數據
|
28BYG250-34+ZD-609-V2C+S-25-12 |
|
電流 |
細分 |
****空載轉速rpm |
|
075A |
1 |
1100 |
|
075A |
2 |
2900 |
|
075A |
4 |
1490 |
|
0.75A |
8 |
740 |
|
075A |
16 |
390 |
通過對比表格數據可以看出：28系列步進電機搭配ZD-6209與12V電源時，電流恒定不變，細分設置在2、4、8、16時，得出的數據是比較接近理論數據的！不建議使用1細分！16細分最為合適！
