步進驅動器細分設置的依據是，通過測量步進電機在不同細分的****空載轉速，取最接近理論值的數據，選定最合適的細分值！
舉例說明：

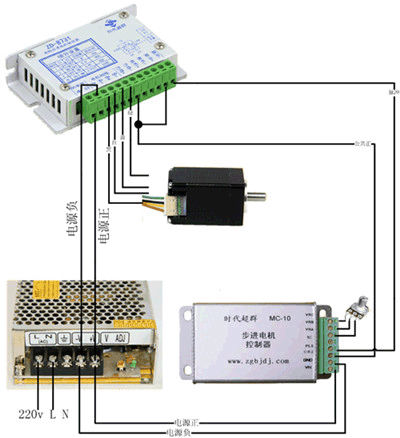

實驗參數：步進電機20BYG250-33的額定電流為0.6A；
步進驅動器ZD-8731的電流為0.3-2A細分有1、2、4、16；
開關電源S-35-24，功率為35W，電壓24V；
我們將把驅動器的電流設置在電機額定電流，細分設置1、2、4、16分別得到****
空載轉速，形成數據對比，展開討論
數據對比
理論數據（假設脈沖頻率為20K時）
|
20BYG250-33+ZD--8731+S-25-12+MC-1 |
|
電流 |
細分 |
****空載轉速rpm |
|
0.6 |
1 |
6000 |
|
0.6 |
2 |
3000 |
| 0.6 |
4 |
1500 |
|
0.6 |
16 |
375 |
實際測量數據
|
20BYG250-33+ZD--8731+S-25-12+MC-1 |
|
電流 |
細分 |
****空載轉速rpm |
| 0.6 |
1 |
1274 |
| 0.6 |
2 |
3750 |
| 0.6 |
4 |
1860 |
| 0.6 |
16 |
260 |
觀察此表，我們可以得出最接近理論數值是設置在2、4時，最接近理論數值，所以可以判定，2、4為****設定值！
