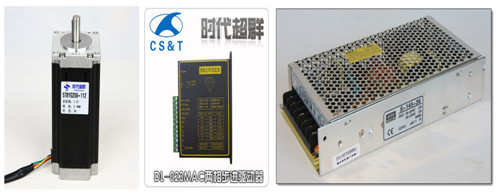

步進電機57BYG250-112(2.4NM,3A)+配套驅動器DL-023(多細分可調)+開關電源145W36V
空載****轉速：（驅動器電流設為3A，電壓設為36V）
1細分時空載****轉速：1000rpm
2細分時空載****轉速：1500rpm
4細分時空載****轉速：1000rpm
8細分時空載****轉速：870rpm
16細分時空載****轉速：440rpm
32細分時空載****轉速：220rpm
64細分時空載****轉速：109rpm

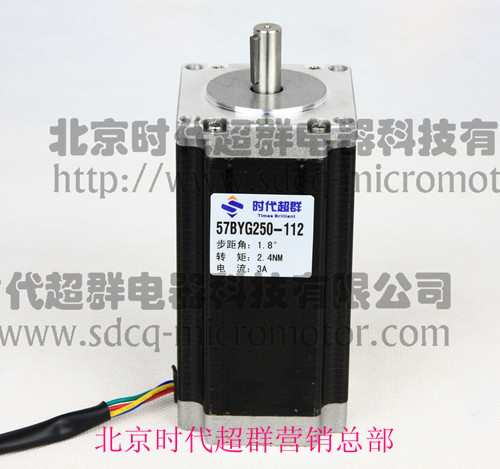

步進電機57BYG250-112(2.4NM,3A)
電機軸徑為9mm ，機身長度為112 mm 兩相四線 ，3A 2.5NM
一般規格
步距角 ............................1.8°
額定電壓............................24V
工作電壓..............................12-32V
溫升.....................................80KMAX
環境溫度.................................-40℃--+55℃
絕緣電阻...................................500VDC100MΩ Min
絕緣強度....................................1000VAC50Hz1mA Min

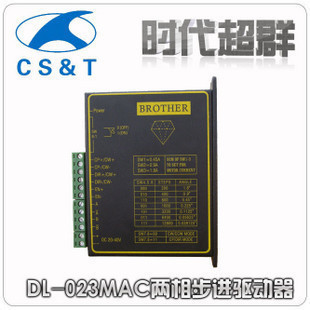

配套驅動器DL-023（分立元件式驅動器）(3.15A，64細分，40VDC)
本款57兩相混合式步進電機驅動器是BROTHER中的新產品，用于驅動兩相或者四相混合
式步進電機。體積更小、性能更加穩定。低頻特性有很大提高。
電流設定值： 0.45A，0.9A，1.35A，1.8A，2.25A，2.7A，3.15A
每轉步數： 200 （步距角1.8度）
400 （步距角0.9度）
800 （步距角0.45度）
1600 （步距角0.225度）
3200 （步距角0.1125度）
6400 （步距角0.05625度）
12800 （步距角0.028125度）
輸入脈沖方式： 單脈沖與雙脈沖可選
工作電源： DC20-40V一組
配套電機： 42至57系列二相或四相混合式步進電機
配套開關電源 145W36V
