時代超群130法蘭伺服電機套裝系列
130法蘭伺服電機套裝5nm 6nm 10nm 15nm 高轉速 恒扭矩 可加剎車 加減速器 4Nm型號：130AEA10025-SH3 5Nm型號：130AEA13025-SH3 6Nm型號：130AEA10015-SH3、130AEA15025-SH3 7.7Nm型號：130AEA20025-SH3 10Nm型號：130AEA10010-SH3、130AEA15015-SH3、130AEA26025-SH3 15Nm型號：130AEA23015-SH3、130AEA38025-SH3 電機參數： 電機型號 | 130AEA10025-SH3 | 130AEA13025-SH3 | 130AEA10015-SH3 | 130AEA15025-SH3 | 130AEA20025-SH3 | 額定功率 | 1.0Kw | 1.3Kw | 1.0Kw | 1.5Kw | 2Kw | 額定轉速 | 2500 | 2500 | 1500 | 2500 | 2500 | 額定力矩(Nm) | 4 | 5 | 6 | 6 | 7.7 | 峰值力矩(Nm) | 12 | 15 | 18 | 18 | 22 | 額定線電流(A) | 4.0 | 5.0 | 6.0 | 6.0 | 7.5 | 編碼器線數(PPR) | 2500 | 2500 | 2500 | 2500 | 2500 | 電機絕緣等級 | Class B（130℃） | Class B（130℃） | Class B（130℃） | Class B（130℃） | Class B（130℃） | 防護等級 | Ip65 | Ip65 | Ip65 | Ip65 | Ip65 | 使用環境 | -20℃至+50℃ 相對濕度＜90%（不結霜條件） | -20℃至+50℃ 相對濕度＜90%（不結霜條件） | -20℃至+50℃ 相對濕度＜90%（不結霜條件） | -20℃至+50℃ 相對濕度＜90%（不結霜條件） | -20℃至+50℃ 相對濕度＜90%（不結霜條件） |
電機型號 | 130AEA10010-SH3 | 130AEA15015-SH3 | 130AEA26025-SH3 | 130AEA23015-SH3 | 130AEA38025-SH3 | 額定功率 | 1.0Kw | 1.5Kw | 2.6Kw | 2.3Kw | 3.8Kw | 額定轉速 | 1000 | 1500 | 2500 | 2500 | 2500 | 額定力矩(Nm) | 10 | 10 | 10 | 15 | 15 | 峰值力矩(Nm) | 20 | 25 | 25 | 30 | 30 | 額定線電流(A) | 4.5 | 6.0 | 10 | 9.5 | 13.5 | 編碼器線數(PPR) | 2500 | 2500 | 2500 | 2500 | 2500 | 電機絕緣等級 | Class B（130℃） | Class B（130℃） | Class B（130℃） | Class B（130℃） | Class B（130℃） | 防護等級 | Ip65 | Ip65 | Ip65 | Ip65 | Ip65 | 使用環境 | -20℃至+50℃ 相對濕度＜90%（不結霜條件） | -20℃至+50℃ 相對濕度＜90%（不結霜條件） | -20℃至+50℃ 相對濕度＜90%（不結霜條件） | -20℃至+50℃ 相對濕度＜90%（不結霜條件） | -20℃至+50℃ 相對濕度＜90%（不結霜條件） |

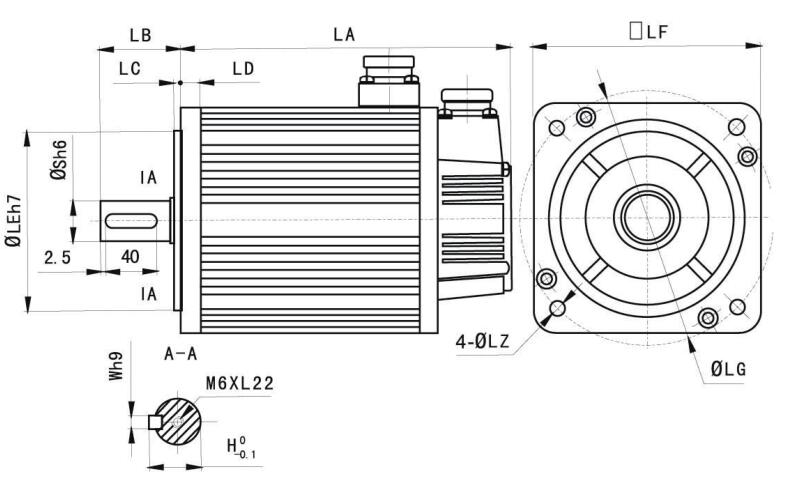

安裝尺寸： 額定力矩(Nm) | 4 | 5 | 6 | 10 1000rpm | 10 1500rpm | 10 2500rpm | 15 1500rpm | 15 2500rpm | LA | 166 | 171 | 179 | 213 | 213 | 209 | 243 | 231 | LB | 57 | 57 | 57 | 57 | 57 | 57 | 57 | 57 | LC | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | LD | 14 | 14 | 14 | 14 | 14 | 14 | 14 | 14 | LE | 110 | 110 | 110 | 110 | 110 | 110 | 110 | 110 | LF | 130 | 130 | 130 | 130 | 130 | 130 | 130 | 130 | LG | 145 | 145 | 145 | 145 | 145 | 145 | 145 | 145 | LZ | 9 | 9 | 9 | 9 | 9 | 9 | 9 | 9 | S | 22 | 22 | 22 | 22 | 22 | 22 | 22 | 22 | H | 24.5 | 24.5 | 24.5 | 24.5 | 24.5 | 24.5 | 24.5 | 24.5 | W | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 |

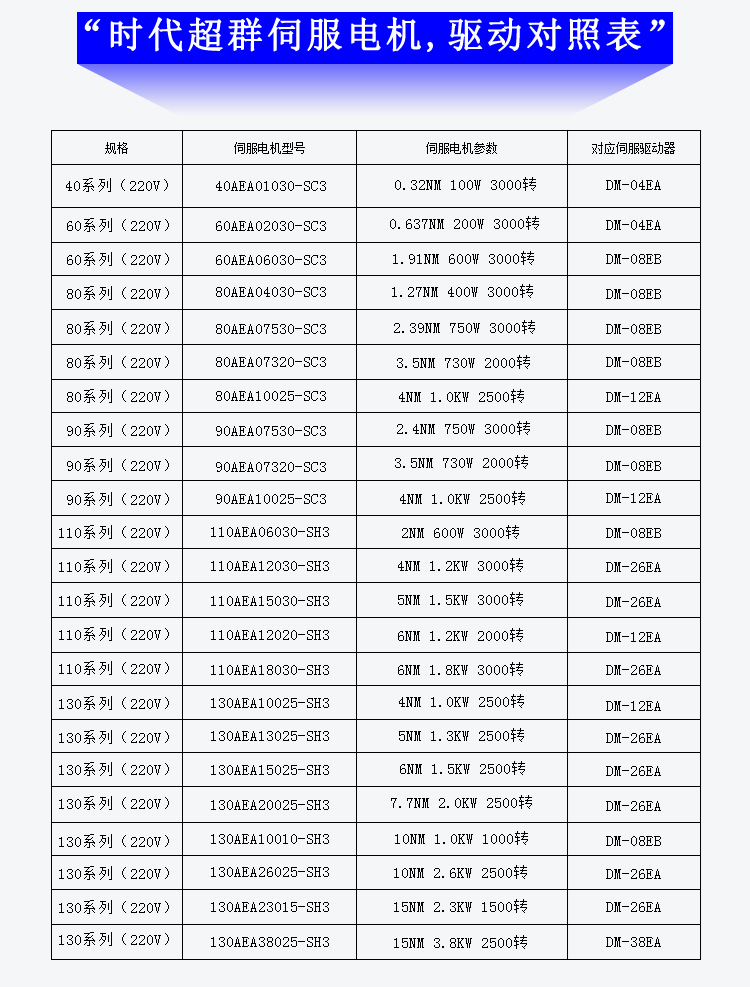

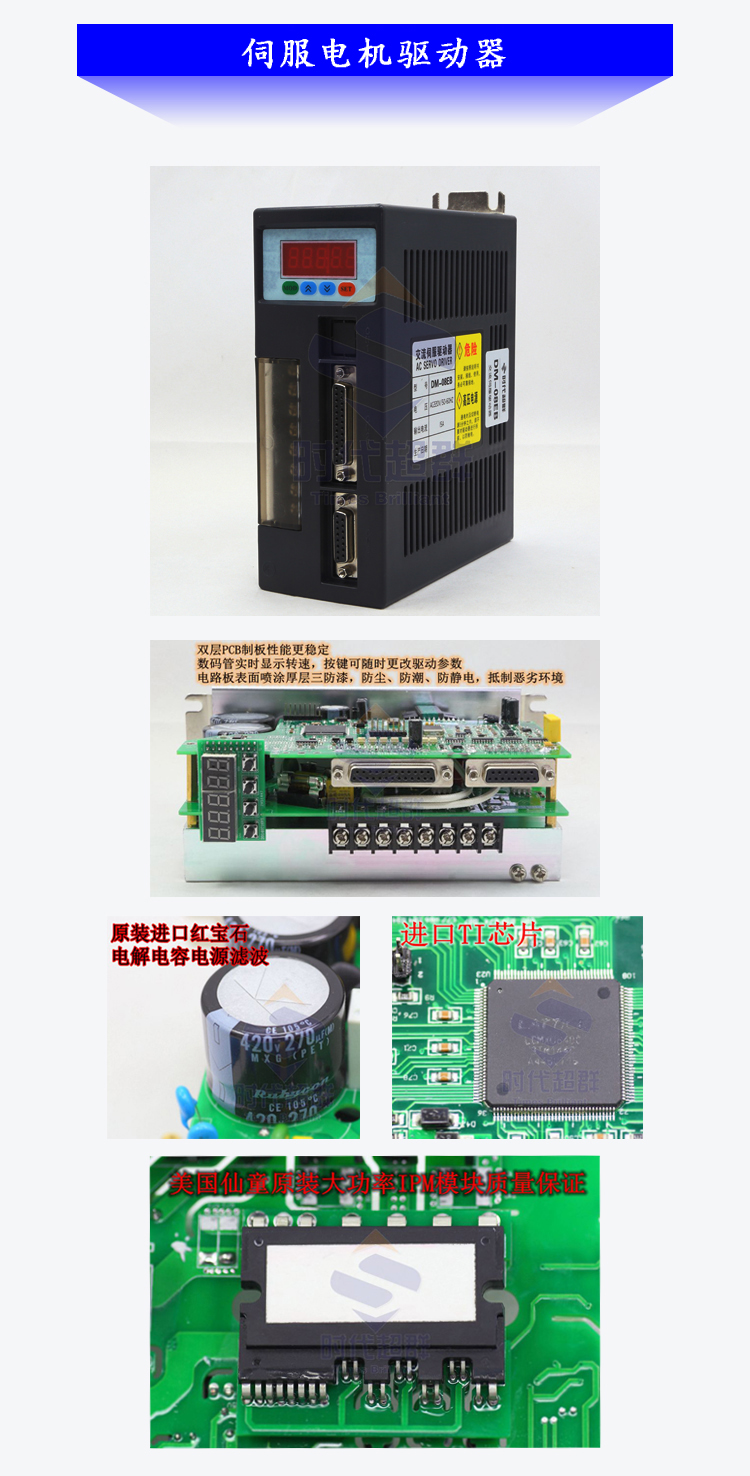

適配驅動器
|
