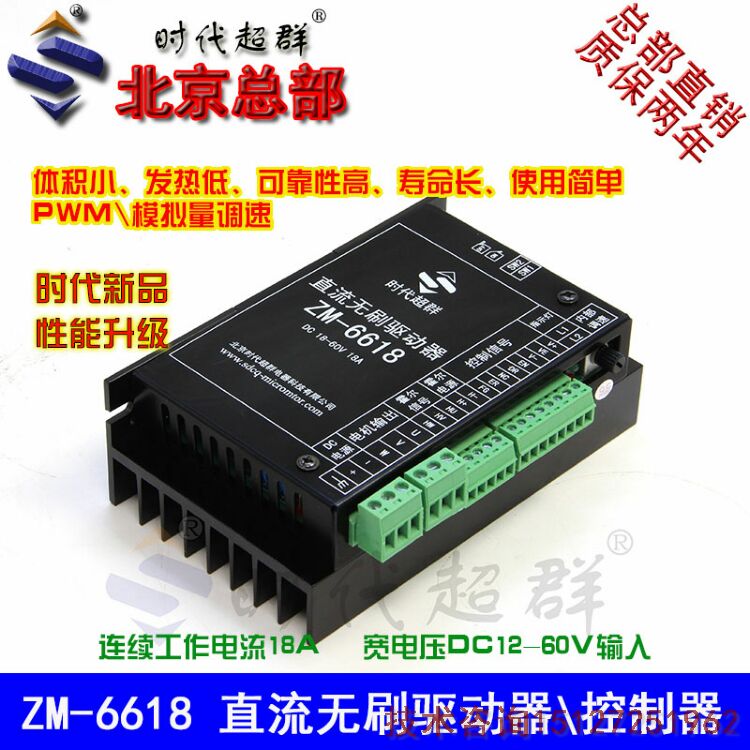

ZM-6618驅動器如何用PLC接0-10V模擬信號 解決0-10V（24V等）模擬量轉換

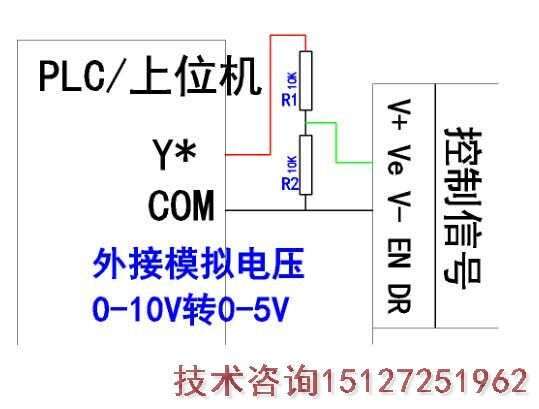

為0-5V模擬量。參考接線如下： 參考一
如Y*輸出電壓為0-10V,
通過電阻R1、R2串聯分
壓，此時 Ve 取R2兩端電
壓0-5V。此種方法電阻取
值靈活，根據計算可適應
多種電壓輸出。

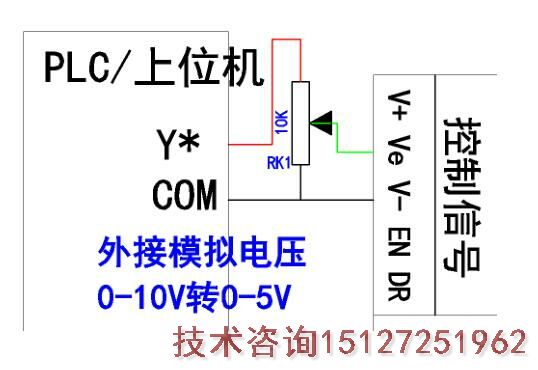

參考二
如Y*輸出電壓為0-10V,
通過電位器RK1分壓，此
時 Ve 取RK1調壓后電壓
0-5V。此種方法電路接線
簡潔，調壓方便，可靈活
調整電壓適應范圍。

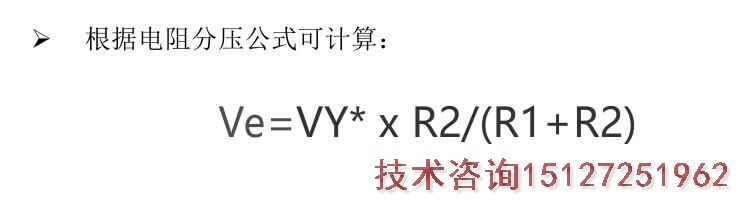

根據電阻分壓公式可計算：
|
