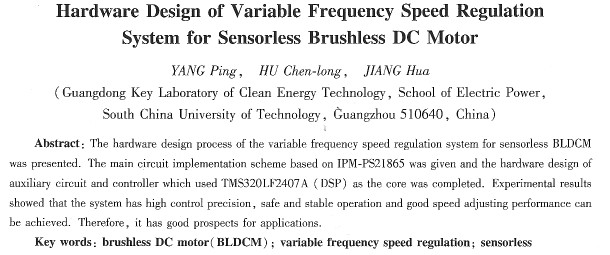

無位置傳感器 無刷直流電機變頻調速系統的硬件設計 楊蘋，胡郴龍，姜華
(華南理工大學電力學院廣東省綠色能源技術重點實驗室，廣東廣州510640)
摘要：探討了無位置傳感器無刷直流電動機(BLDCM)變頻調速系統的硬件設計過程，給出了基于智能功率模塊(IPM)PS21865的主電路實現方案，完成了以數寧信號處理器TMS320I,F2407A為核心的控制電路和輔助電路的硬件設計，整個系統集成度高、控制靈活、功能完善。試驗結果表明，無位置傳感器BLDCM變頻調速系統具有良好的調速性能，系統控制精度高、運行穩定可靠，具有實際應用價值。
關鍵詞： 無刷直流電機；變頻調速；無位置傳感器 中圖分類號：TM 92I 51：TM 33文獻標志碼：A文章編號：1673-5540(2010)05-0324-5
0 引 言
由于無位置傳感器 無刷直流電機(Brash—less DC Motor，BLDCM)變頻調速系統具有體積小、效率高、調速精度高和轉矩大等特點，并具有良好的節能效果，現已廣泛應用在各類驅動裝置和伺服系統中 [1-2]。 本文針對目前國內、外對無位置傳感器BLD—CM變頻調速系統需求越來越大、要求越來越高的現狀，在理論分析和仿真試驗的基礎上，完成了無位置傳感器BLDCM的變頻調速系統的硬件設計。使用高性能數字信號處理器(DSP)滿足了電機控制系統不斷增加計算速度的要求，同時引入集成度較高的智能功率模塊(Inte]]igent PowerModule，IPM)，提高了產品的模塊化水平。整個系統結構緊湊、控制靈活、實用性強。
1 BLDCM系統工作原理
BLDCM系統巾電動機本體、轉子位置傳感器和電子開關電路三部分組成[3]。直流電源通過開關電路向電動機定子繞組供電，位置傳感器實時檢測到轉子所處的位置，并根據轉子的位置信號來控制開關管的導通和關斷，從而自動控制繞組的通斷電，實現電子換向。與BLDCM系統相比，無位置傳感器BLDCM系統中轉子位置信息是通過處理器進行計算獲得的，其原理圖如圖1所示。
目前，BLDcM無傳感器控制[4-5]較為典型的控制方法有反電勢法、定子三次諧波法、渦流效應法、磁通估計法等[6]，其中反電勢法是一種******實用的轉位置檢測方法。由丁BLDcM的繞組反電勢波形直接反映轉子的位置，因此可以利用繞組反電勢米獲取轉子的位置信息。對于采用兩相導通三相六拍運行方式的BLDcM而言，二相繞組中在任意時刻總有一相處于斷開狀態，檢測斷開相的反電勢信號，當其過零點時，轉子直軸與該相繞組軸線重合，再經過30。電角度按照開通順序進行換相。故只要檢測到各相反電勢的過零點，即可獲知轉予的若干個關鍵位置，這就是反電勢法的基本原理[7]。反電勢轉子位置檢測法在電動機起動前，必須對轉子進行定位后才能進行正常的位置計算。
2系統硬件設計
本文設計的無位置傳感器Blll)cM變頻調速系統主要由主電路、控制電路和輔助電路二三部分組成，其結構如圖2所示。主電路包括整流和斬波電路及IPM功率和檢測電路；控制電路即DsP調速控制器模塊；輔助電路主要由系統和驅動電源模塊及人機接口電路構成。
2．1主電路設計
本文介紹的無位置傳感器BLDcM變頻調速系統是基于交一直一交變頻調速系統拓?fù)溥M行的硬件設計，交直交變頻的基本組成電路有整流和逆變兩部分，整流電路將工頻交流整流成直流電，逆變電路再將直流電逆變成為頻率可調的****輸出電流限額為20 A。 (2)IPM功率電路。
IPM功率和檢測模塊實現了本系統中無位置傳感器BI。DcM的__作電源逆變和運行狀態檢測的任務，直接影響電動機的工F常運行和控制器的控制精度。
IPM包含了IGBT芯片及外圍的驅動和保護電路，是一種集成型功率器件。由于其簡單易用、性能穩定及日趨走低的價格而獲得了廣泛應用。該系統所用的IPM選用三菱電機株式會社的第三代DIP—IPM Ps21865。該芯片具有如下典型特點：低損耗；采用自舉電路結構，可實現單電源驅動；內置有IGBT驅動電路，過載保護，控制電源欠壓保護；內置專用HVIc(}tigh V0ltage Ic：600V)，無需絕緣電路(如光耦)等。雖然IPMPS21865已經提供了方便的控制接口，但為了系統安全，還是建議使用4組隔離電源供給IPM使用(即上三橋各一組，下三橋共一組)，u、V、w控制信號輸入端子使用光耦隔離方式。

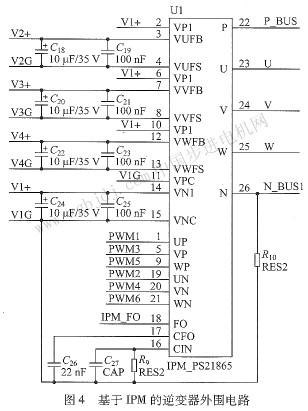

基于IPM Ps21865的逆變器外圍電路設計如圖4所示，上三橋各自用獨立的驅動電源，下三橋共用一路驅動電源。在IPM驅動電源的輸入端，建議設計濾波電路，以防止上、下橋驅動電
源短路，造成變頻器損壞。
(3)電壓和電流檢測電路。

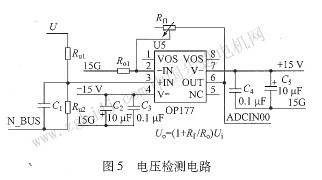

欲實現DsP的無位置傳感器BLDcM的變頻調速控制，酋先必須解決電動機轉子位置的檢測問題。本系統在電動機各相采用分壓電阻采集相電壓，再經由高精度運放OPl77組成的電平抬高電路后傳送至TMs320LF2407A的A／D轉換口，進而對電動機星型中性點電壓進行計算，以獲得轉子位置信息。以BLDcM u相為例，圖5所示為系統采用的相電壓檢測電路。為防止定子換相時刻的高次偕波干擾，應在Ru2兩端黍加濾波電容，并且Ru2宜采用無感功率電阻。

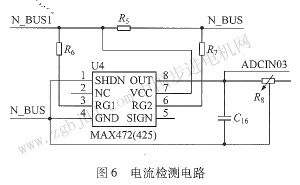

系統欲實現電流閉環調節，也必然要引入直流母線電流檢測。本系統中為了提高電流檢測精度，方便硬件設計，采用了Max472專用電流檢測芯片。Max472是美國美信公司生產的精密高端電流檢測放大器，它有一個電流輸出端，可以用一個電阻來實現以地為參考點的電流／電壓轉換，元需另加放大電路，并可工作在較寬的電壓和較大的電流范圍內。圖6為電流檢測電路的原理圖。
2．2控制電路設計
DsP調速控制器模塊是無位置傳感器BLD—cM變頻調速系統的控制核心，通過串行接口接收人機接口模塊的控制命令、發送電動機的運行信息，利用PwM輸出進行調速控制。 TMS320LF2407A[10]最小系統的搭建，是整個控制模塊實現的基礎。與單片機最小系統類似，DsP的最小系統一般包含如圖7所示的幾部分，其中外擴SRAM和JTAG不是DsP最小系統必須的部分，只是為了調試方便，通常在設計時把它們納入最小系統的范疇。
在設計完DsP的最小系統后，根據實際需要選擇所需的外設接口。對于閑置的I／O口，除了DsP技術手冊明確指出該如何處理外，為了提高系統的穩定性和降低功耗，對這些閑置的I／O口通常做如下處理：對于一般的I／O口，簡單的可以卒置，然后程序里面初始化為輸出引腳；對于巾斷引腳，內部一般都有弱上拉，為了提高可靠性，可以再外接一個上拉電阻。
TMS320LF2407A的事件管理器是電動機變頻控制的核心部分，它與IPM接口部分的優劣直接影響整個變頻調速系統的穩定性。雖然該系統所選用的IPM Ps21865可以直接由單片機或者DsP驅動，但是為了系統的穩定和可靠，還是建議采用光耦隔離驅動的方式。

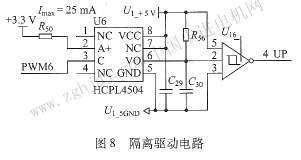

本文選用了IPM專用的美國安捷倫高速光耦HcPL4504，該光耦瞬時隔離達15 kV／μs。圖8為DsP事件管理器PwM輸出與IPM的隔離驅動電路。為防止電磁干擾，選用了單獨一路的集成邏輯器件，以保證信號走線足夠短(小于2 cm)。
2．3輔助電路設計
(1)系統和驅動電源模塊。
信息，利用PwM輸出進行調速控制。
TMS320LF2407A[10]最小系統的搭建，是整個控制模塊實現的基礎。與單片機最小系統類似，DsP的最小系統一般包含如圖7所示的幾部分，其中外擴SRAM和JTAG不是DsP最小系統必須的部分，只是為了調試方便，通常在設計時把它們納入最小系統的范疇。
在設計完DsP的最小系統后，根據實際需要選擇所需的外設接口。對于閑置的I／O口，除了DsP技術手冊明確指出該如何處理外，為了提高系統的穩定性和降低功耗，對這些閑置的I／O口通常做如下處理：對于一般的I／O口，簡單的可以卒置，然后程序里面初始化為輸出引腳；對于巾斷引腳，內部一般都有弱上拉，為了提高可靠性，可以再外接一個上拉電阻。
TMS320LF2407A的事件管理器是電動機變頻控制的核心部分，它與IPM接口部分的優劣直接影響整個變頻調速系統的穩定性。雖然該系統所選用的IPM Ps21865可以直接由單片機或者DsP驅動，但是為了系統的穩定和可靠，還是建議采用光耦隔離驅動的方式。
本文選用了IPM專用的美國安捷倫高速光耦HcPL4504，該光耦瞬時隔離達15 kV／μs。圖8為DsP事件管理器PwM輸出與IPM的隔離驅動電路。為防止電磁干擾，選用了單獨一路的集成邏輯器件，以保證信號走線足夠短(小于2 cm)。

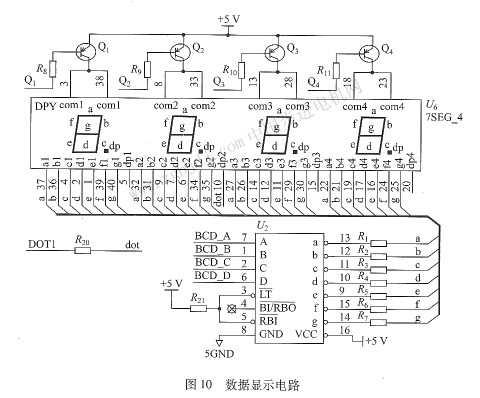

2．3輔助電路設計
(1)系統和驅動電源模塊。
為0．438Ω，電樞繞組電感(每相)為O．632 mH，定子相數為3，轉動慣量為0.000005 66kg．m2。
對所設計的尤位置傳感器BLDcM變頻速系統進行了一系列試驗。通過鍵盤輸入不同的給定轉速，系統均能在短時問內實現有效跟隨，可以看出系統具有良好的調速性能；當轉速恒定而負載變化時，系統保持了良好的轉矩H向應特性；對系統進行了過載和超速等試驗，系統反應靈敏，控制過程安全呵靠。
4 結 語
本文介紹，一種無位置傳感器BLDcM變頻調速系統硬件設計方案，詳細論述了系統的硬件沒計過程，包括整流斬波電路設計、IPM逆變電路設計和控制電路設汁等。該系統使用高性能DSF滿足了電機控制系統不斷增加計算速度的要求，同時引入集成度較高的IPM Ps21865，提高了產品的模塊化水平。試驗結果表明，無位置傳感器BLDcM變頻調速系統具有良好的調速性能，控制精度高、運行穩定可靠；同時電證明了該系統硬件符合沒訃思路要求。
|
