ZD-2HD542是我公司采用自主研發的高性價比的細分驅動器，特別適合大批量低成本用途，同時具有優越的性能。由于采用了三態控制技術，比市面上大多數驅動器的電機噪音和電機發熱均有明顯改善。此驅動器的細分多達十五種，SW4
可設置靜止半流，極大地減小了電機發熱。具有更寬的電流和電壓。電機發熱和噪音也明顯改善，高速性能也較大提升，驅動器的尺寸也較小，和市面上的驅動器相比，****競爭力和吸引力。 ZD-2HD542兩相步進電機驅動器低價格，高速力矩大;供電電壓可達50V;輸出電流峰值可達4.2A（均值3.0A）;三態電流控制技術電機發熱低;靜止電流自動減半0.4S
減小為60%;可驅動4，6，8
線兩相步進電機;光隔離差分信號輸入，脈沖****響應頻率****可達200KHz;細分精度128可選;外形尺寸小巧;電流設定方便，八檔可選;4 位撥碼，共15
檔細分;具有過壓、短路等保護功能；雙極恒流PWM 驅動輸出。
86HBP98AL4-TK0+ZD-2HD542 兩相86-98（指86系列機身長98的電機）及以下電機，包括42

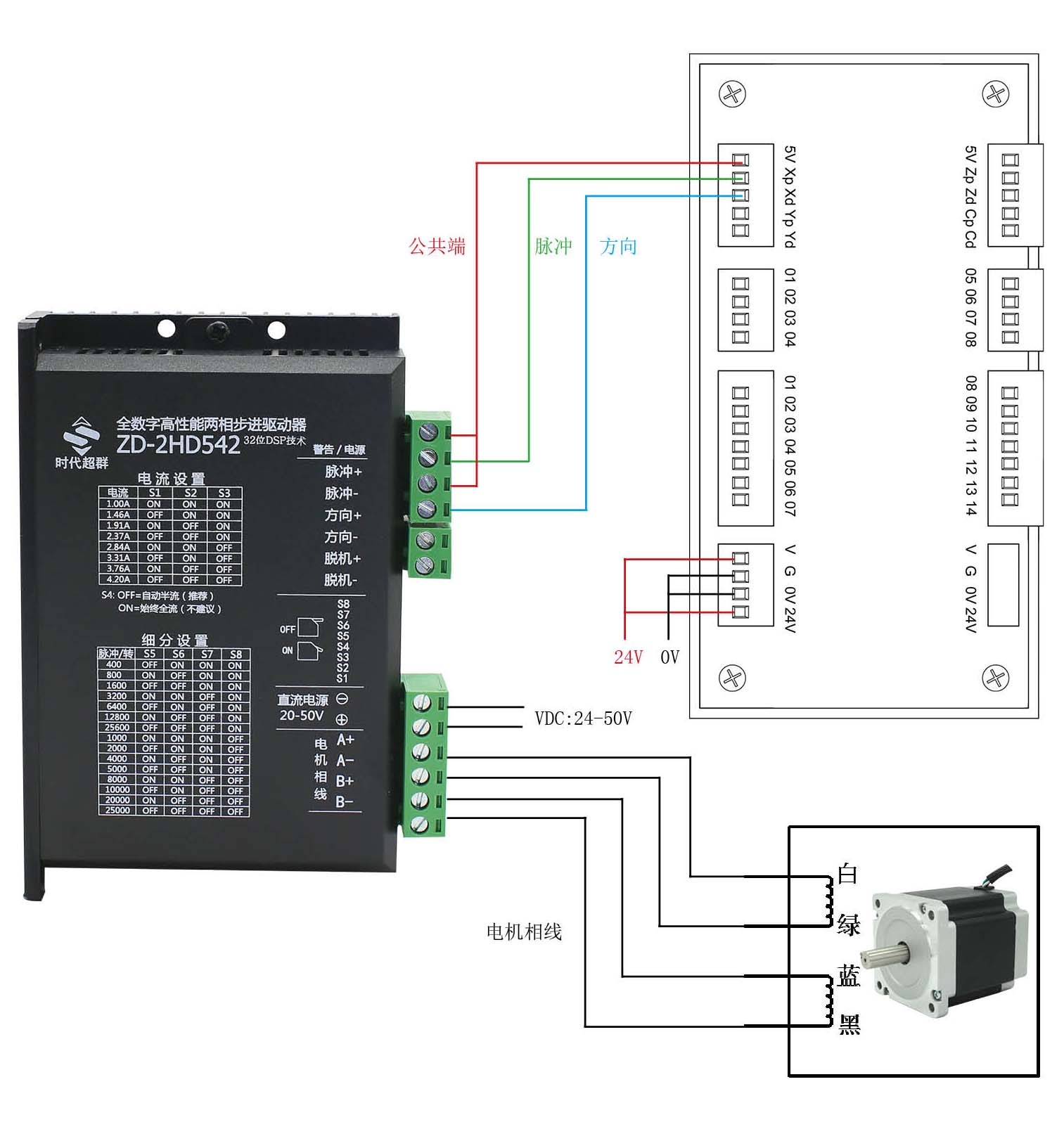

57，2-7.5NM可搭配高性能數字步進電機驅動器ZD-2HD542使用 ZD-2HD542全數字兩相高性能步進驅動器接線方式示意圖如下：
接線要點須知：
1.電機與驅動器連接 兩相步進電機需區別A相B相，白綠一相，藍黑一相 三相步進電機相序不分 2.驅動器與控制器接線
驅動器脈沖正PUL+和方向正DIR+接控制器公共端 驅動器脈沖負PUL-接控制器脈沖CP 驅動器方向負DIR-接控制器方向DIR 3驅動器與電源接線 驅動器通常標記有正負極，注意不要反接 如何判斷步進電機四條線的定義？
先將步進電機的4條線分開，用手轉動電機軸，感覺一下此時的阻力。然后將步進電機的任意兩條線短接在一起，此時再用手擰電機軸，如果感覺阻力與剛才一樣，則可判斷這兩條線不是同一相；如果感覺阻力比剛才有明顯的增加，則可判斷這兩條線是同一相，可接在驅動器A+、A-，另外兩條線則接在B+和B-。 聯系方式：QQ:467102884
電話：13811070445（劉女士）
