ZD-2HD330性能兩相步進電機驅動器具有高集成度、高可靠性；接口采用高速光耦隔離；****輸出電流3A；****輸入電壓：DC 32V(峰值)；內部每秒0-10K脈沖，實現簡單控制；適用于42、57系列步進電機；整步、2、4、8、16、32、64、128細分可選；短路、過流、過熱保護功能自動保護；自動半流鎖定，減少待機發熱；支持脫機、使能、鎖定等功能。

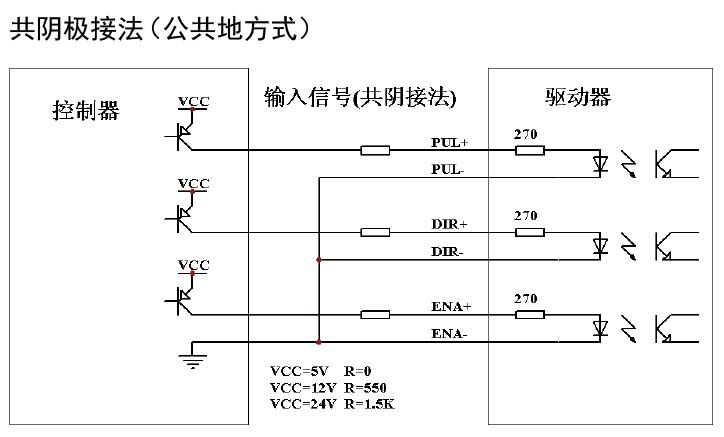

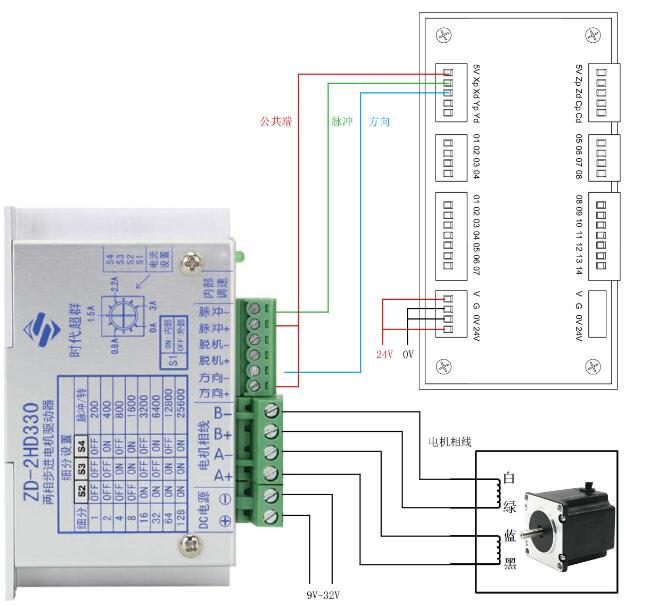

R為串聯限壓電阻，當控制器的接口電壓為5V時，無需R，直連既可； 當接口電壓為12V時，請串聯1K電阻； 當接口電壓為24V時，請串聯2.7K電阻(后同)。 ZD-2HD330全數字兩相高性能步進驅動器接線方式示意圖如下：
接線要點須知：
1.電機與驅動器連接 兩相步進電機需區別A相B相，白綠一相，藍黑一相 三相步進電機相序不分 2.驅動器與控制器接線
驅動器脈沖正PUL+和方向正DIR+接控制器公共端 驅動器脈沖負PUL-接控制器脈沖CP 驅動器方向負DIR-接控制器方向DIR 3驅動器與電源接線 驅動器通常標記有正負極，注意不要反接 如何判斷步進電機四條線的定義？
先將步進電機的4條線分開，用手轉動電機軸，感覺一下此時的阻力。然后將步進電機的任意兩條線短接在一起，此時再用手?jǐn)Q電機軸，如果感覺阻力與剛才一樣，則可判斷這兩條線不是同一相；如果感覺阻力比剛才有明顯的增加，則可判斷這兩條線是同一相，可接在驅動器A+、A-，另外兩條線則接在B+和B-。 聯系方式：QQ:467102884
電話：13811070445（劉女士）
