三角形與星型是視電動機的功率而定:一般小功率電動機 諸如3千瓦以下的一律采用星型接法 4千瓦以上的一律采用三角形然后還有一個情況 就是國產與進口的區別 國產電動機大體就是我上面說的這個情況 而進口電動機就不是了 大功率的它也可以采取星型接法 另外 三角型接法與星型接法又是啟動的一個形式 一般大功率電動機 在為了避免三角形全壓啟動對電網造成沖擊 一律都采用星型接法作為第一部啟動 稱為降壓啟動 而三角形是最后在做全壓運行 星形接法時，每相380V電壓上串聯2相繞組工作，電阻大電流小�！餍谓臃〞r每相380V電壓上是1相繞組工作，電阻小電流大。 三角形接法時，繞組首尾相接，三個首尾相接處接入三相電源，每個繞組承受線電壓380V，啟動電流大，對電網影響大。 星形接法時，繞組同名端相接在一起，三個繞組的另一端接入三相電源，每2個繞組承受線電壓380V，啟動電流小，對電網影響小。 因此大功率電機都有按星型接法啟動，待轉速平穩后切換到三角形接法的轉換器。 星形啟動，三角型運行，就是所謂的"星角啟動"。星形接法時，在電動機的一個極相組上的電壓是三角形接法的"3分之根號3倍"，約0.5773倍，相當于降壓啟動，可以降低啟動電流。電機Y/△降壓啟動的原理：啟動時首先接通一個接觸器將電機3個繞組中的各一端短接(鎖尾)，另一個接觸器隨后吸合通電供電機3個繞組中的另3個線端，此時構成Y接法運行。
我公司的三相步進電機的定子繞組方式都是以三角形接法連接的：

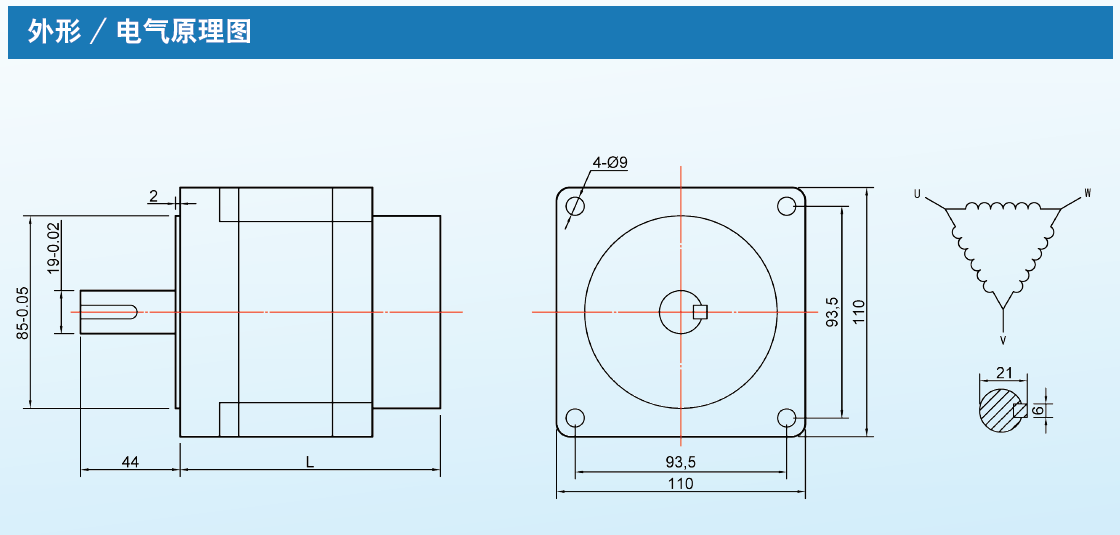

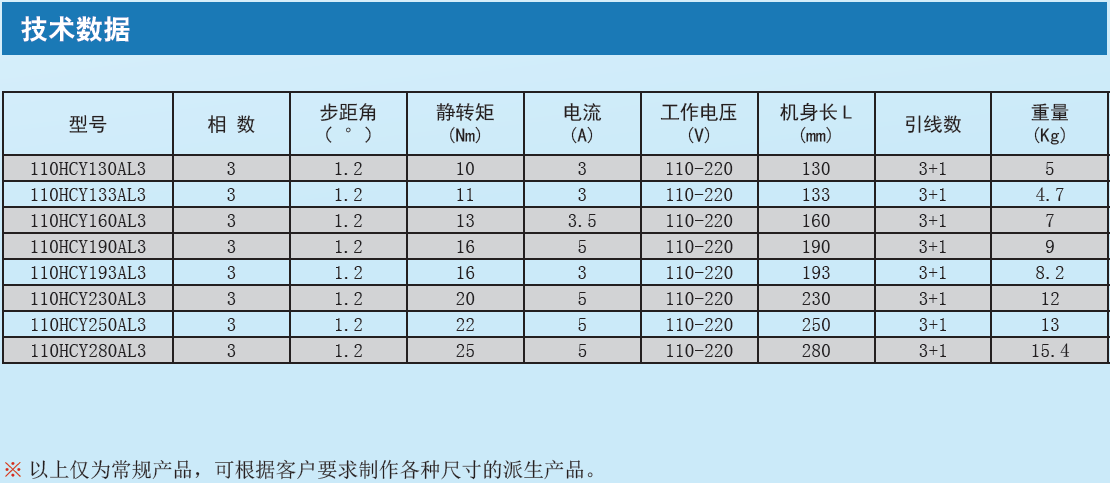

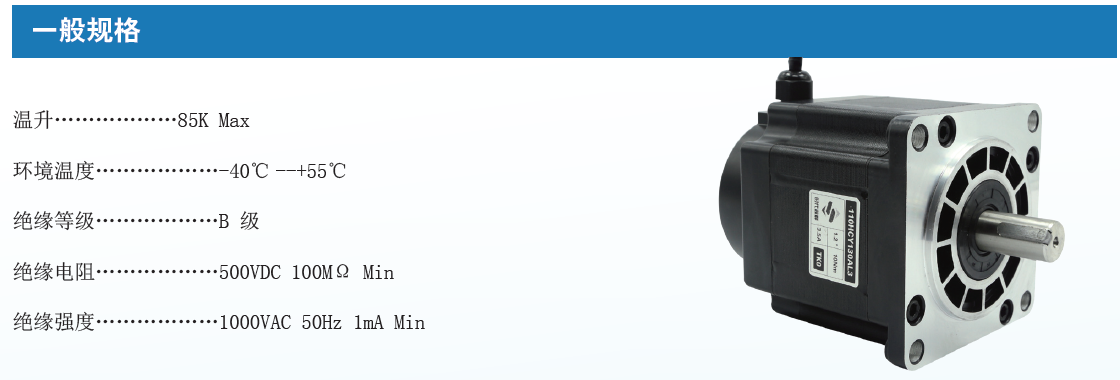

例如110系列三相步進電機：
