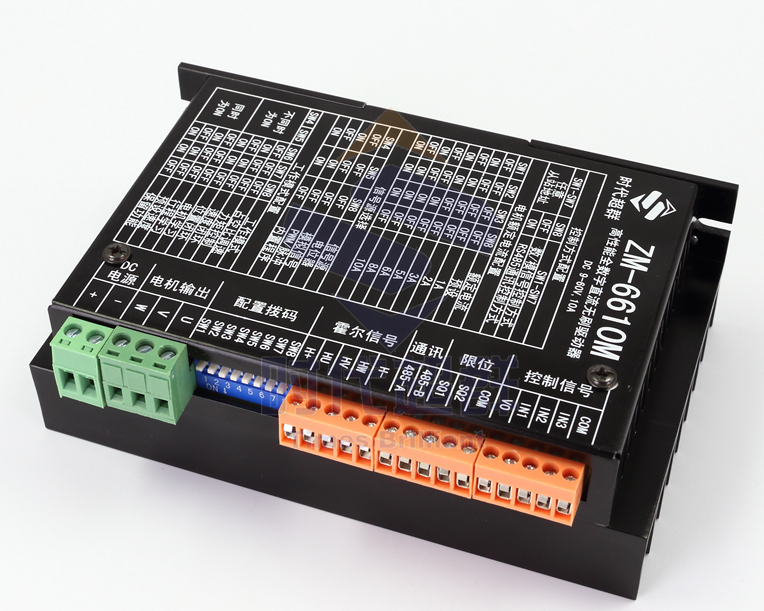

電位器的用法可配置為單電位器調速/位置控制、雙電位器獨立調速/位置控制和雙電位器協同調速/位置控制(如何配置電位器的用法，見圖 1-1 0x0082 寄存器的描述)。電位器在各種用法下的接線和配置方法如下。

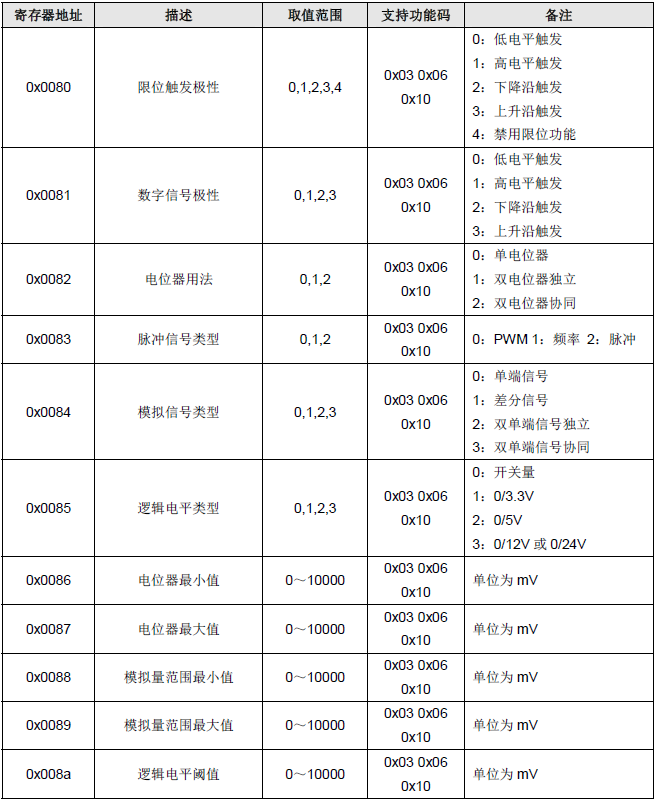

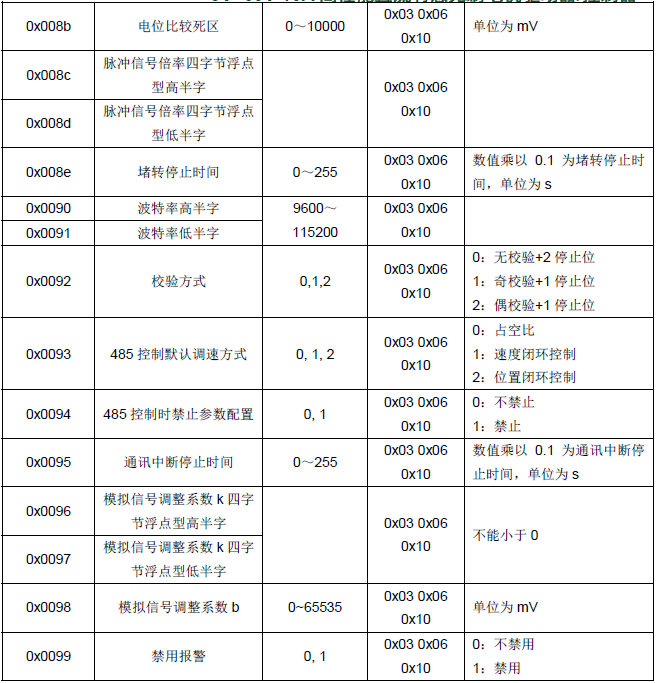

圖1-1系統參數配置寄存器 單電位器調速 此用法使用電位器對電機進行調速，使用開關量/邏輯電平控制電機正反轉和啟停。單電位器調速的接法如圖 1-2 所示。電位器VR1 兩不動端接VO和COM，動端接IN1，當電位器動端由COM滑向VO過程中，電機轉速由低變高。當用開關量控制電機正反轉和啟停時，開關K1 接IN2 與COM間，控制電機正轉；開關K2 接IN3 與COM間，控制電機反轉。當使用邏輯電平控制電機正反轉和啟停時，IN2 接邏輯電平DI1，控制電機正轉；IN3 接邏輯電平DI2，控制電機反轉。限位開關SQ1 和SQ2 分別對正轉和反轉進行限位。

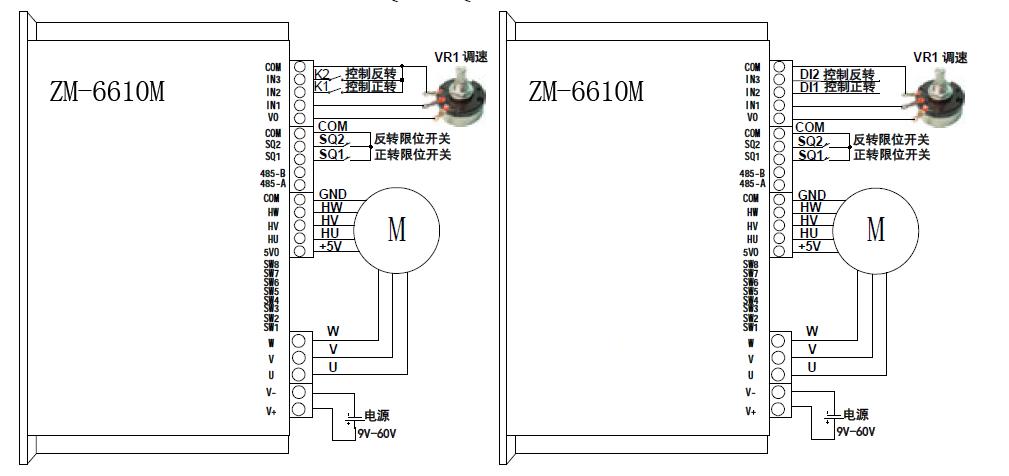

圖1-2單電位器調速開關量（左圖）/邏輯電平（右圖）控制方式的接法

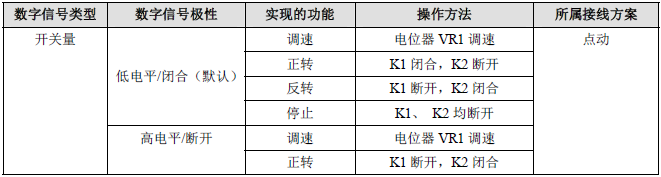

通過配置數字信號不同的類型和極性（如何配置數字信號類型和極性見 圖1-1 系統參數配置寄存器0x0081 和0x0085），我們可以通過對電位器、開關量和邏輯電平的不同操作方法來實現電機的啟停和正反轉控制，控制邏輯如表 圖1-3所示。
圖1-3
單電位器調速方式下，驅動器支持占空比調速、閉環調速和力矩控制三種調速方式，各調速方式撥碼開關的配置方法如圖 1-4 所示。撥碼開關第1-3 位配置電機額定電流；第4-5 位配置信號源，我們將信號源配置為電位器，即4-5 位均撥到OFF；第6-7 位配置工作模式；第8 位配置控制方式，我們將控制方式配置為數字/模擬信號控制方式，即第8 位撥到OFF。 撥碼開關撥到上方為OFF，下方為ON。從左至右依次是第1-8 位。

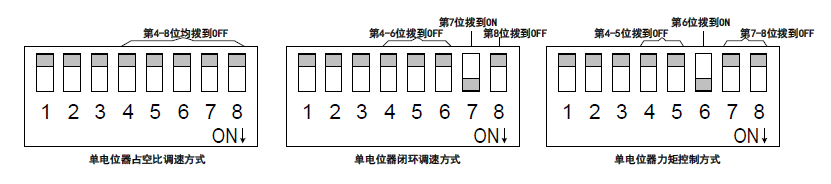

圖1-4單電位器調速的撥碼開關配置
