ZD-2HD420是我公司****研制的一款，可以搭配20-57系列的兩相步進電機使用，本驅動器采用直流電源供電，請確保直流電壓不應超過40V，驅動器具有 高集成度、高可靠性，接口采用高速光耦隔離， ****輸出電流2A，****輸入電壓：DC 40V(峰值)，具有短路、過流、過熱保護功能，內部每秒0-10K脈沖，可實現簡單控制。
ZD-2HD420主要功能
1.整步、二、四、八、十六、三十二細分可調 2.輸出電流連續可調 3.短路、過流、過熱保護功能自動保護 4.自動半流鎖定，減少待機發熱 5.支持脫機、使能、鎖定等功能
驅動器工作條件：
驅動器細分設置：
驅動器電流設置： 此驅動器內置電流調節旋鈕。順時針旋轉旋鈕，實現輸出電流0A-2A線性調節。
驅動器半流設置： S4：OFF 全流 ON 半流 半流狀態有助于步進電機進入鎖定狀態后減小發熱
驅動器內部控制設置： S5：OFF 外部 ON 內部（****10KHz/s） 切換內部脈沖后可實現簡單的調速控制 內外部不可同時開啟

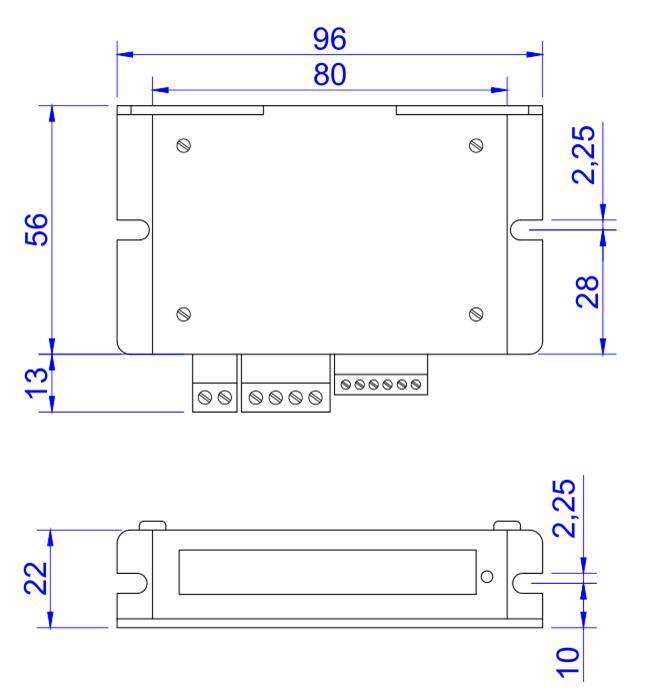

驅動器外形尺寸圖：
