步進電機是一種作為控制用的特種電機，它的旋轉是以固定的角度(稱為“步距角”)一步一步運行的，其特點是沒有積累誤差，所以廣泛應用于各種開環控制。 選擇步進電機應遵循先選電機后選步進電機驅動器原則，先明確負載特性，再通過比較不同型號步進電機的靜力矩和矩頻曲線，找到與負載特性最匹配的步進電機。 確定步進電機拖動負載所需要的扭矩： ******的方法是在負載軸上加一杠桿，用彈簧秤拉動杠桿，拉力乘以力臂長度既是負載力矩。或者根據負載特性從理論上 計算出來。由于步進電機是控制類電機，所以目前常用步進電機的****力矩不超過 45Nm ，力矩越大，成本越高，如果您所選擇的電機力矩較大或超過此范圍，可以考慮加配減速裝置。 確定步進電機的****運行轉速： 轉速指標在步進電機的選取時至關重要，步進電機的特性是隨著電機轉速的升高，扭矩下降，其下降的快慢和很多參數有關，如：步進驅動器的驅動電壓、電機的相電流、電機的相電感、電機大小等等，一般的規律是：驅動電壓越高，力矩下降越慢；電機的相電流越大，力矩下降越慢。在設計方案時，應使電機的轉速控制在 1500 轉/分或 1000 轉/分。 根據負載****力矩和****轉速兩個重要指標： 如果您認為自己選出的電機太大，可以考慮加配減速裝置，這樣可以節約成本，也可以使您的設計更靈活。要選擇好合適的減速比，要綜合考慮力矩和速度的關系，選擇出****方案。 最后還要考慮留有一定的(如百分之30 )力矩余量和轉速余量。盡量選擇混合式步進電機，它的性能高于反映式步進電機；盡量選取細分驅動器，且使驅動器工作在細分狀態。 選取時且勿走入只看電機力矩這一個指標的誤區，也就是說并非電機的扭矩越大越好，要和速度指標一起考慮。 在轉速要求較高的情況下可以選擇驅動電壓高一點的驅動器。 在選購時是采用兩相步進電機還是三相步進電機，這并沒有什么具體的要求，只要步距角能滿足使用要求就行。

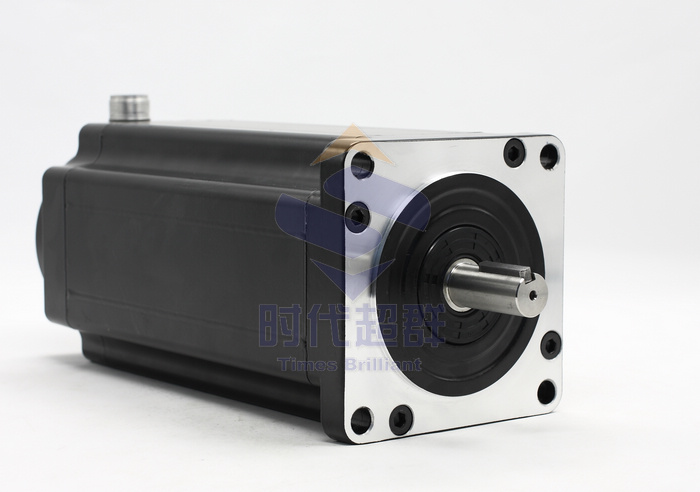

扭矩****50Nm的130三相步進電機：130HCY290AH3-TK0
130HCY290AH3-TK0是我公司的一款三相步進電機****扭矩為50Nm，步距角1.2°、電流6A、工作電壓110-220V、機身長290mm、重量21.3kg、溫升85K Max、環境溫度-40℃ --+55℃、絕緣等級B 級、絕緣電阻500VDC 100MΩ Min、絕緣強度1000VAC 50Hz 1mA Min。

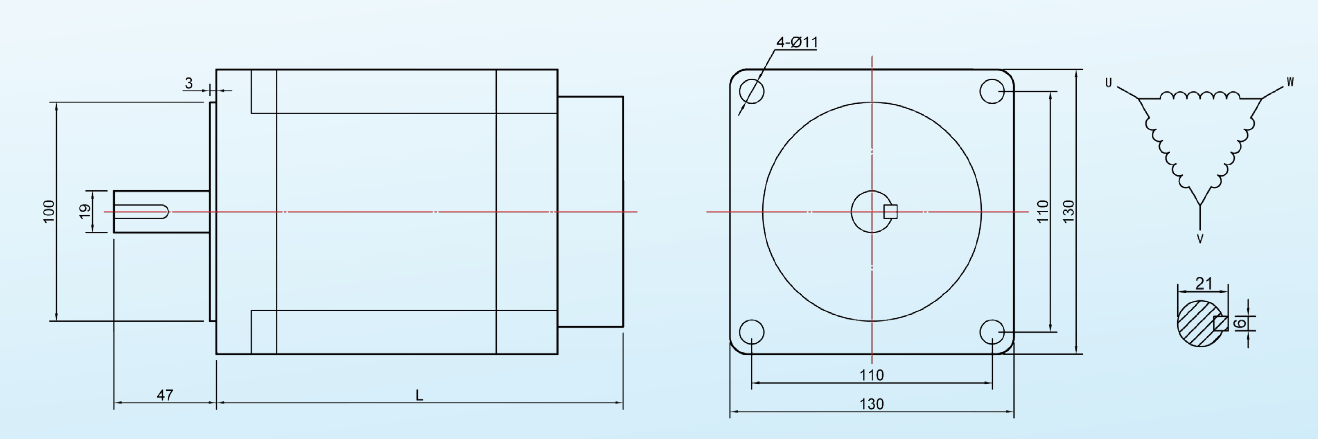

外形尺寸圖：

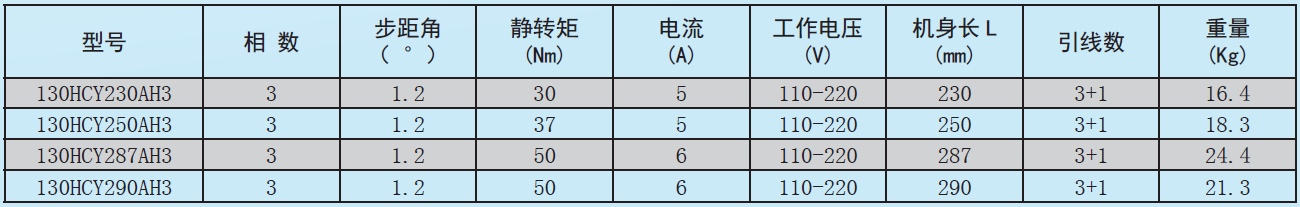

其他技術參數：
