86HBP113AL4-TK0兩相混合式步進電機
步距角1.8°，扭矩8.5N.m，電流4A，機身高113MM，軸徑Φ14MM，鍵5，出軸長36mm，廣泛適用范圍于激光、醫療、紡織、安防等行業。 減速比的選擇：
以86HBP113AL4-TK0型號的步進電機舉例
電機是8.5n.m靜轉矩，速度四五百轉，大家都知道 步進電機速度越高8.5n.m在四五百轉也就剩余個3n.m左右，現在轉速和轉矩都有了
就可以根據自己需求選擇減速比了 如我想每分鐘減速后輸出20轉 轉矩達到40n.m ,像這樣就可以選擇6或者10速比均可以達到
（電機實際轉矩*減速比*效率>實際要求輸出轉矩）

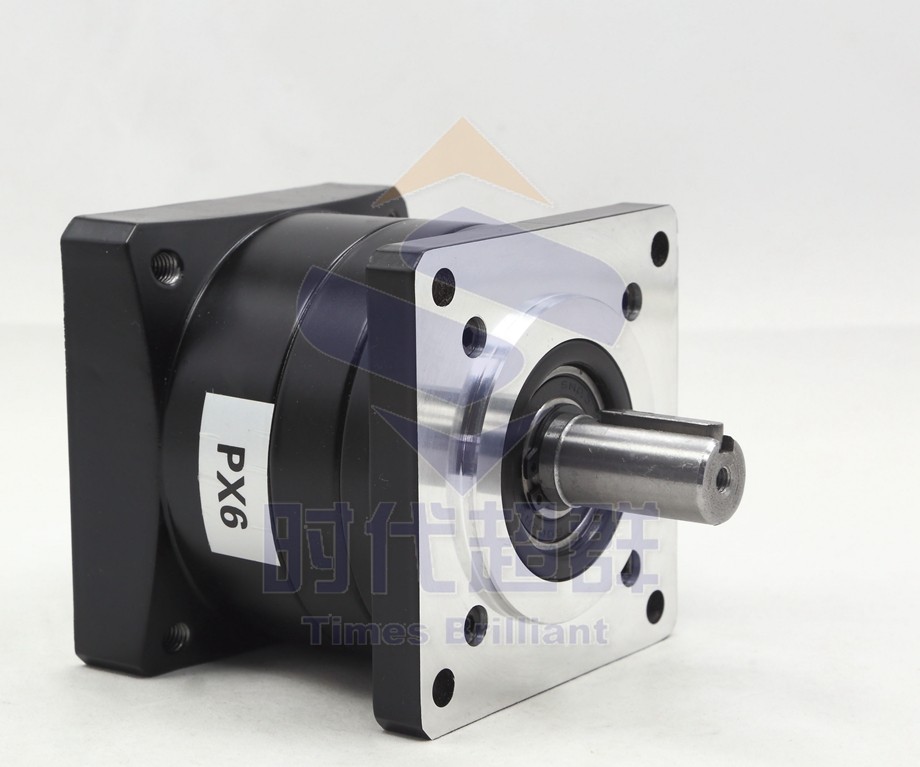

PX86N006S0為例減速比為1:6，輸出扭矩為40NM，輸入轉速為3000rpm，回程間隙≤18，配86系列步進電機使用，減速機廣泛應用于冶金、礦山、起重運輸、電力、能源、建筑建材、輕工、交通等工業部門。 驅動器的選擇：
ZD-2HA860兩相步進電機驅動器接口采用超高速光耦隔離；抗高頻干擾能力強；16

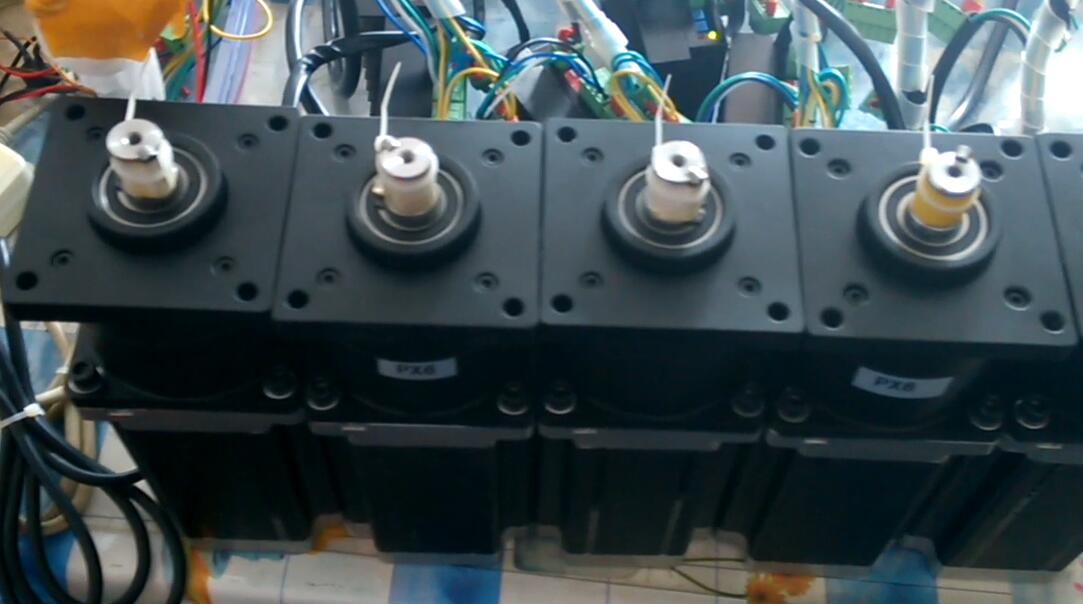

種不同細分任意切換；自動半流鎖定；8檔電流可調；支持脫機、使能、鎖定等功能；過壓、欠壓、過流保護。 效果測試：http://v.youku.com/v_show/id_XMTU5NjA4OTYwOA==.html
