視頻地址：http://www.tudou.com/programs/view/bX96lxIFsK4/

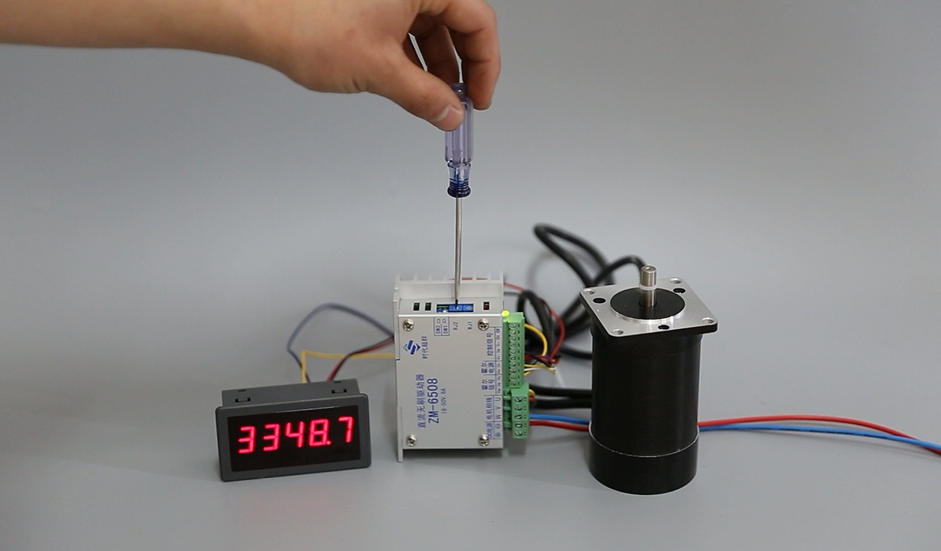

視頻中的產品介紹：5166FR、ZM-6508、57BL95S15-230TF9
57BL95S15-230TF9是額定電壓24V 額定功率150W 額定轉速3000轉 額定扭矩0.5Nm 額定電流8.7A 的直流無刷電機，其軸徑和法蘭的可根據客戶要求定制。 型號 | 電壓
V | 額定功率
W
| 額定轉矩
N.M | 額定轉速
rpm | 空載轉速
rpm | 額定電流
A | 空載電流
A
| 級對數 | 57BL55S02-212TF9
| 24
| 22
| 0.175
| 1200
| 2000
| 1.4
| 0.2
| 4
| 57BL55S06-230TF9
| 24 | 60 | 0.18
| 3000
| 4800
| 3.3 | 0.3 | 2 | 57BL75S10-225TF9
| 24
| 100 | 0.38
| 2500
| 3500
| 5.9
| 0.8
| 4 | 57BL75S10-230TF9
| 24
| 100 | 0.32
| 3000
| 4500
| 5.9
| 0.8
| 2 | 57BL95S06-210TF9
| 24 | 60 | 0.6
| 1000
| 2000 | 3.6
| 0.4 | 4 | 57BL95S15-230TF9
| 24
| 150
| 0.5
| 3000
| 4500
| 8.7
| 0.8
| 2
| 57BL95S15-230TF9B
| 24 | 150 | 0.5 | 3000 | 4500 | 8.7 | 0.8 | 2 | 57BL115S18-230TF9
| 24 | 180 | 0.57 | 3000
| 4500
| 10.7 | 1.1 | 2 | 57BL115S21-230TF9
| 24 | 210 | 0.7 | 3000 | 5000 | 13 | 1.3 | 4 | 57BL75S10-336TF9
| 36
| 100 | 0.265 | 3600 | 4600 | 3.8 | 0.4 | 2 | 57BL95S15-336TF9
| 36
| 150
| 0.4
| 3600
| 4700
| 5.7
| 0.5 | 2 | 57BL115S30-3150
| 310
| 300 | 0.57 | 5000 | 6200 | 1.3 | 0.2 | 2 |
ZM-6508是時代超群基于****BiCD工藝集成電路開發的高性能直流無刷控制器(驅動器)，具有體積小、發熱低、可靠性高、壽命長、易于使用等特點。 ZM-6508驅動器采用輸出限流方式，有效避免因啟動或負載加大時電流過大導致工作異常。實際使用時請根據電機參數設置輸出限流值。 產品特點： ·高集成度高可靠性無刷直流(BLDC)電機控制器 ·三相全橋，PWM斬波方式 ·閉環穩速，大負載時電機仍能保持轉速 ·純硬件設計，高速度，高抗干擾能力 ·周波限電流方式，保護更加精確快速 ·低發熱，大功率 ·欠電壓(≤13V)、過熱(＞150℃)自動保護 ·堵轉6秒自動保護 ·霍爾錯誤保護 ·輸出限流線性可調：1.5-8A ·支持內置電位器、外接電位器、模擬電壓和PWM調速 ·帶有使能功能 ·具有緩啟動功能，避免電流過沖，有效保護電機
5166FR系列頻率/ 轉速表是采用美國Microchip 公司高性能單片機作為中央處理器，具有可靠性高、抗干擾能力強、測量范圍寬、測量精度高等特點。本系統在頻率測量方面突破傳統的周期測量和脈沖計數測量方法，整合這兩種測量方法的優點，采用先進的全同步周期測量法，使儀表在測量范圍和測量精度方面實現質的飛躍。因此，該系列儀表可廣泛應用于各行各業中需要高精度頻率測量的場合。 那么轉速表如何和驅動器鏈接呢？
IN接驅動器的霍爾端，及HU,HV HW中任意一個 GND，電源負，接驅動器V- VCC，電源正，接驅動器的V+ 聯系方式：QQ:467102884 電話：13811070445（劉女士）
