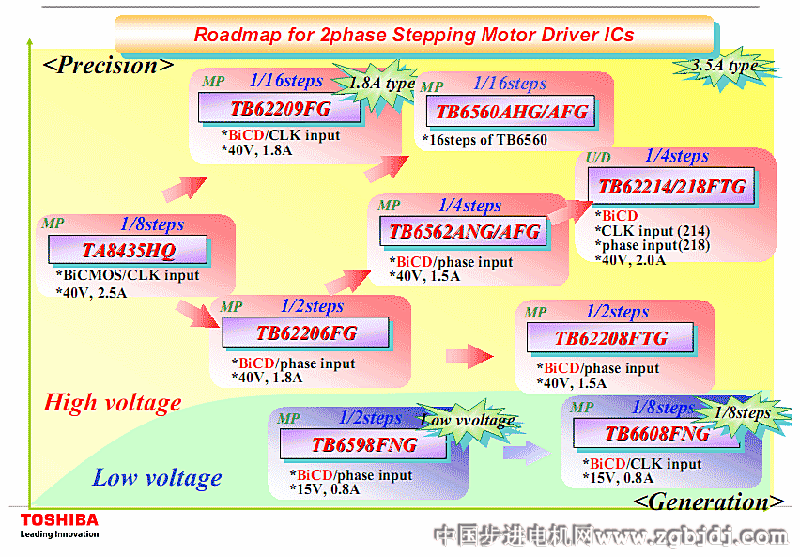

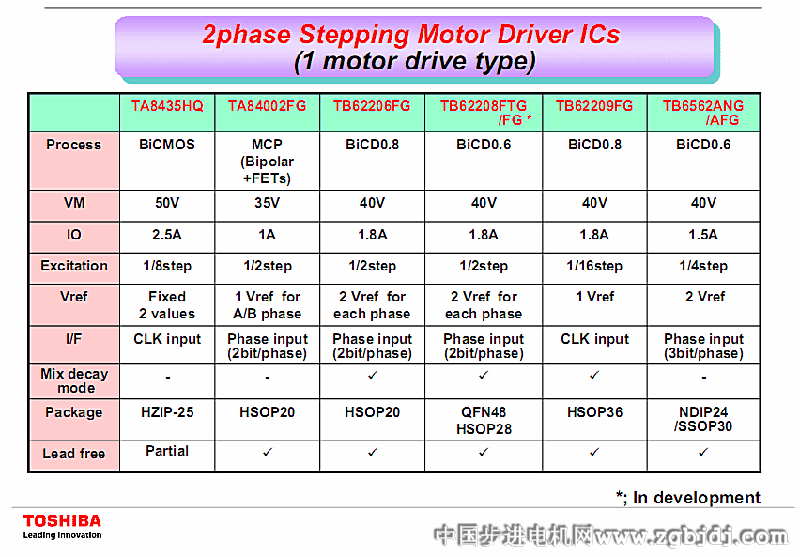

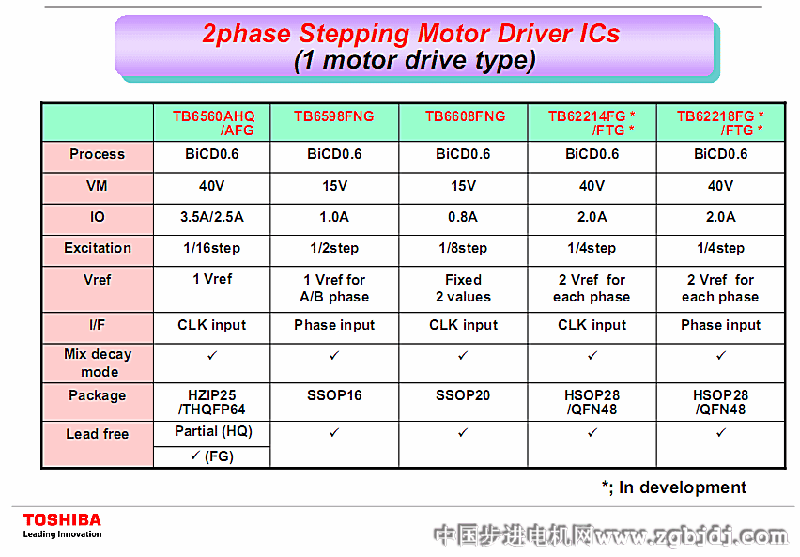

下圖是東芝公司2000年以來陸續推出并已經實現大批量生產的2相混合式步進馬達ic產品，從這張開發進程圖中可以看出，東芝公司近幾年在早期主打產品ta8435hq的技術及工藝基礎上，接連研發出了一系列功能各異的升級產品，其中2008年中期****投放市場的產品tb6560ahq/afg，在工藝穩定度和關鍵性能指標方面均達到了一個嶄新的高度，形成了同類產品中一款新的主打產品。

    圖中的其它各款衍生產品同樣工藝成熟、性價比****，在高、低驅動電壓和大、小驅動電流等各方面種類齊全，迎合全球步進驅動客戶的具體要求。

   圖中產品型號右上角標注“※”號的，表示正在研發進程中，將在最近的將來推向市場。

tb6560afg_tb6560ahq_en_datasheet_080407.pdf

tb6598fng.pdf

tb6608fng_en_datasheet_071217.pdf

tb62209fg_ja_datasheet_060529.pdf

tb6560ahq的****性能推動57步進電機驅動器價格革命：

tb6560ahq是東芝2009年主推的步進電機驅動芯片（tb6560afg在國內應用較少），芯片集成度高、外圍電路簡單、可靠性高，適于驅動57電機和部分86步進電機，****細分時的轉速范圍從0 rpm到300 rpm，可大大降低步進電機驅動器的成本。

1、tb6560ahq在低轉速運行系統中的應用優勢

低轉速運行系統，是指時鐘頻率不高的驅動系統，比如轉速為每分鐘0轉到幾十轉，如果在此種應用條件下使用08年以前上市的驅動芯片，要么是電流太小要么是細分太低，因而難以解決大功率驅動要求和低速振動偏大問題；如果選擇細分較高的分立元件驅動器，又會使成本大大增加。

而tb6560ahq的優勢表現在：

（1）電機振動小噪音低：因?yàn)樾酒�自�?、8、16細分可選，足夠滿足每分鐘0轉到幾百轉的應用要求。

（2）直插式驅動器散熱容易：芯片背面的金屬散熱片足以獨立支持小電流驅動的散熱要求；如需要驅動電流大于1.5a，則只需適當擴展散熱面積就能滿足要求。

（3）支持各種步進電機選型：客戶可選擇力矩稍大的混合式或永磁式步進電機，使電機工作在允許****轉矩的百分之30至50之間，電機成本幾乎不變；tb6560ahq芯片提供的多檔電流衰減模式，用以支持不同動力參數的步進電機。

2、tb6560ahq在高轉速運行系統中的應用優勢

（1）電機振動小噪音低：由于tb6560ahq芯片芯片自帶2、8、16細分功能，低細下分能夠滿足每分鐘近千轉的應用要求，且自動產生純正的正弦波控制電流；由于tb6560ahq芯片可承受峰值40v的驅動電壓、峰值3.5a的電流，為電機在較大大力矩、較高轉速下持續運行提供了工藝保障。

（2）支持各種步進電機選型：客戶可選擇力矩稍大的的混合式或永磁式步進電機，使電機工作在****轉矩的百分之30至50之間，電機成本幾乎不變；芯片提供大電流設置和多檔電流衰減模式，支持相同動力指標下各種不同參數的步進電機。

（3）直插式驅動芯片易于散熱：大電流驅動時，芯片背面便于外連較大散熱器，也可以直接連接在用戶原有控制器金屬殼體上，體積小巧、易于散熱。



北京時代超群電器科技有限公司是東芝tb6560ahq芯片******的經銷商和芯片應用專家，常備現貨、價格****并提供芯片應用方面的技術支持�，F(xiàn)將應用tb6560ahq芯片開發驅動器的有關資料提供如下：

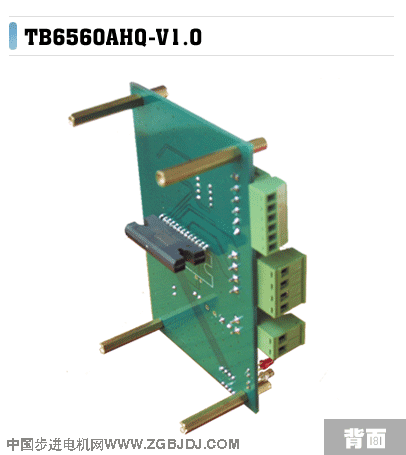

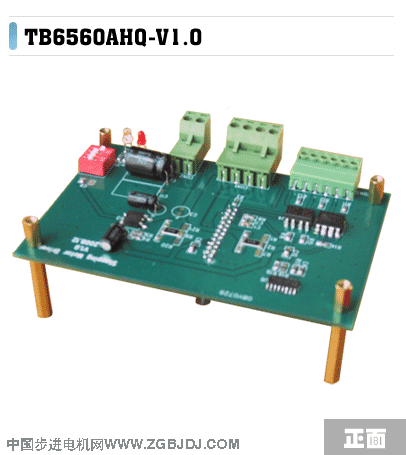

1、   tb6560ahq-v1.0步進電機驅動器（pwm電流波形幾近正弦波）：

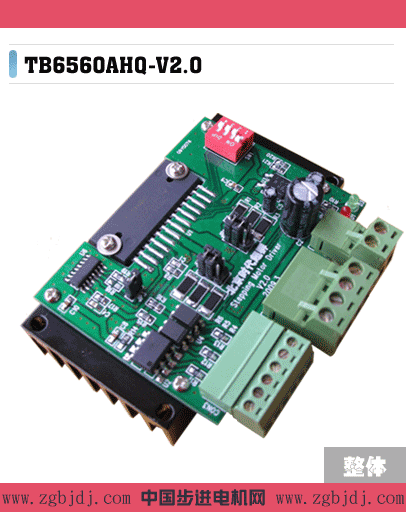

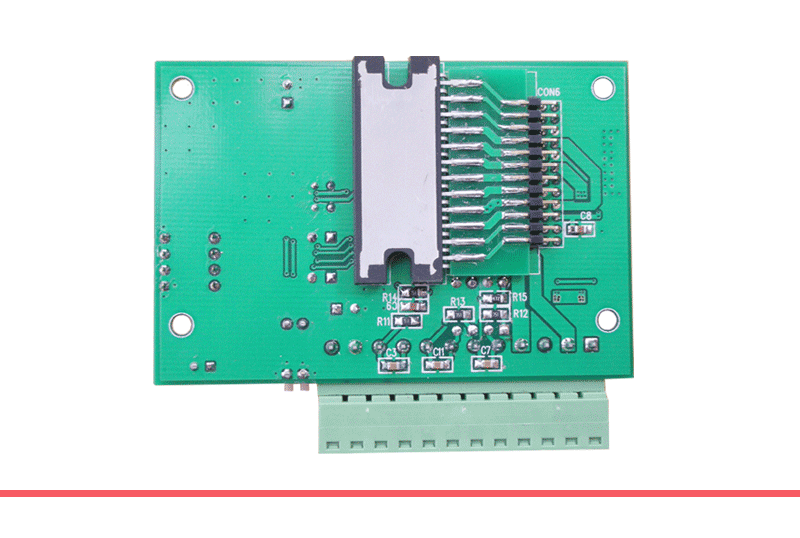

2、   tb6560ahq-v2.0步進電機驅動器（足額輸出3a）：



 tb6560ahq-v2.0說明書.pdf

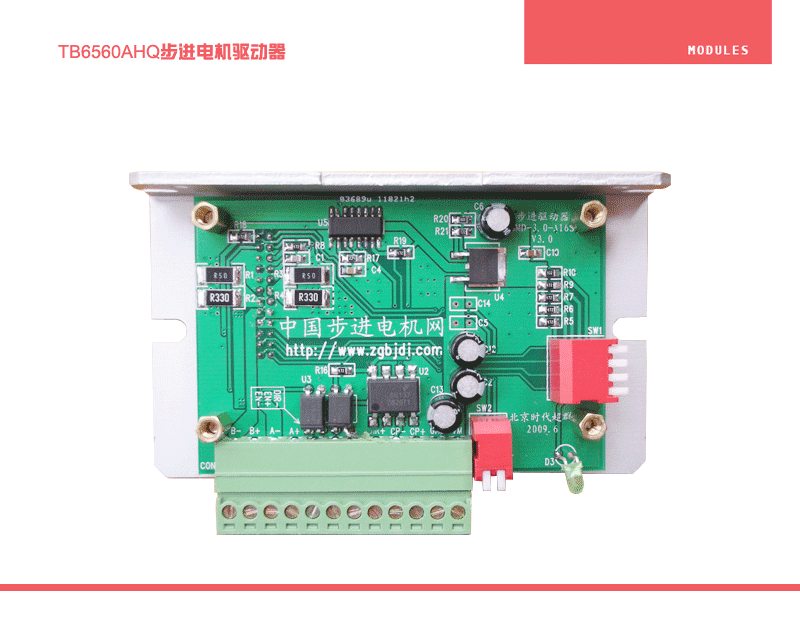

3、   tb6560ahq-v3.0步進電機驅動器（鋁合金陽極氧化外殼型，足額輸出2.5a）：

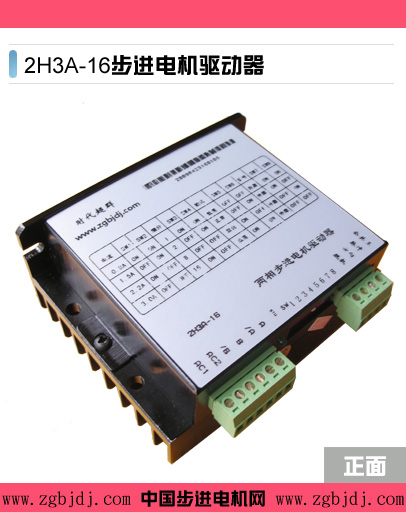

4、   2h3a-16步進電機驅動器（大散熱器外殼型，足額輸出3a）



2h3a-16步進驅動器說明書_時代超群_.pdf

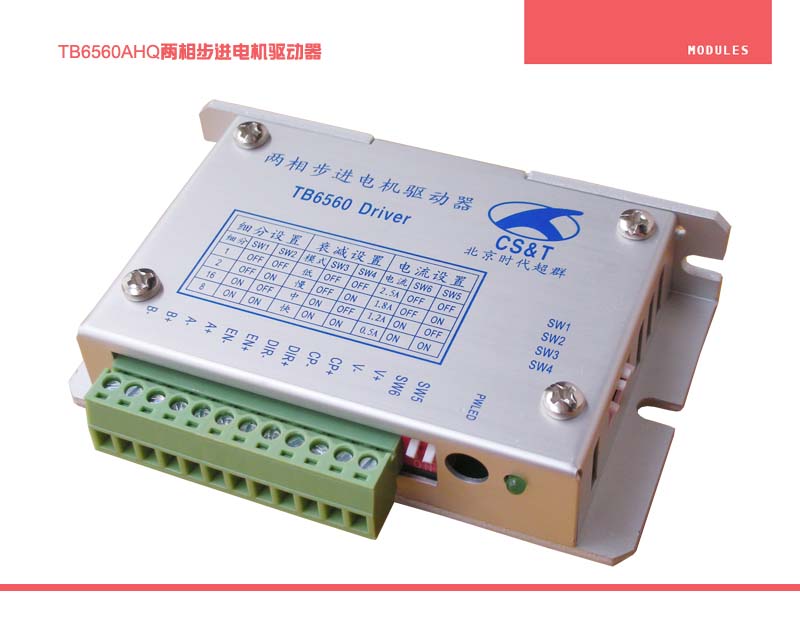

5、   tb6560ahq步進電機驅動器（抗高頻干擾、鋁合金陽極氧化外殼型，足額輸出2.5a）：

tb6560驅動器說明書.pdf

北京時代超群電器科技有限公司

本公司是東芝芯片中國北方地區****的經銷及技術支持企業，常備現貨、價格****，除滿足客戶對tb6560ahq芯片的現貨需求之外，也向客戶供應步進驅動器tb6560（0.5a、1.2a、1.8a、2.5a電流四擋可調；整步、半步、8細分、16細分四擋可調；自動半流可設，可根據實際使用電流為客戶配置散熱器），客戶可以大大節省研發制造費用和開發時間。
